ELECTRONICALLY CONTROLLED TRANSMISSION AND A/T INDICATOR (FOR 2JZ-GTE) — MK4 Supra Electronically Controlled Transmission wiring diagram, page 9
100%

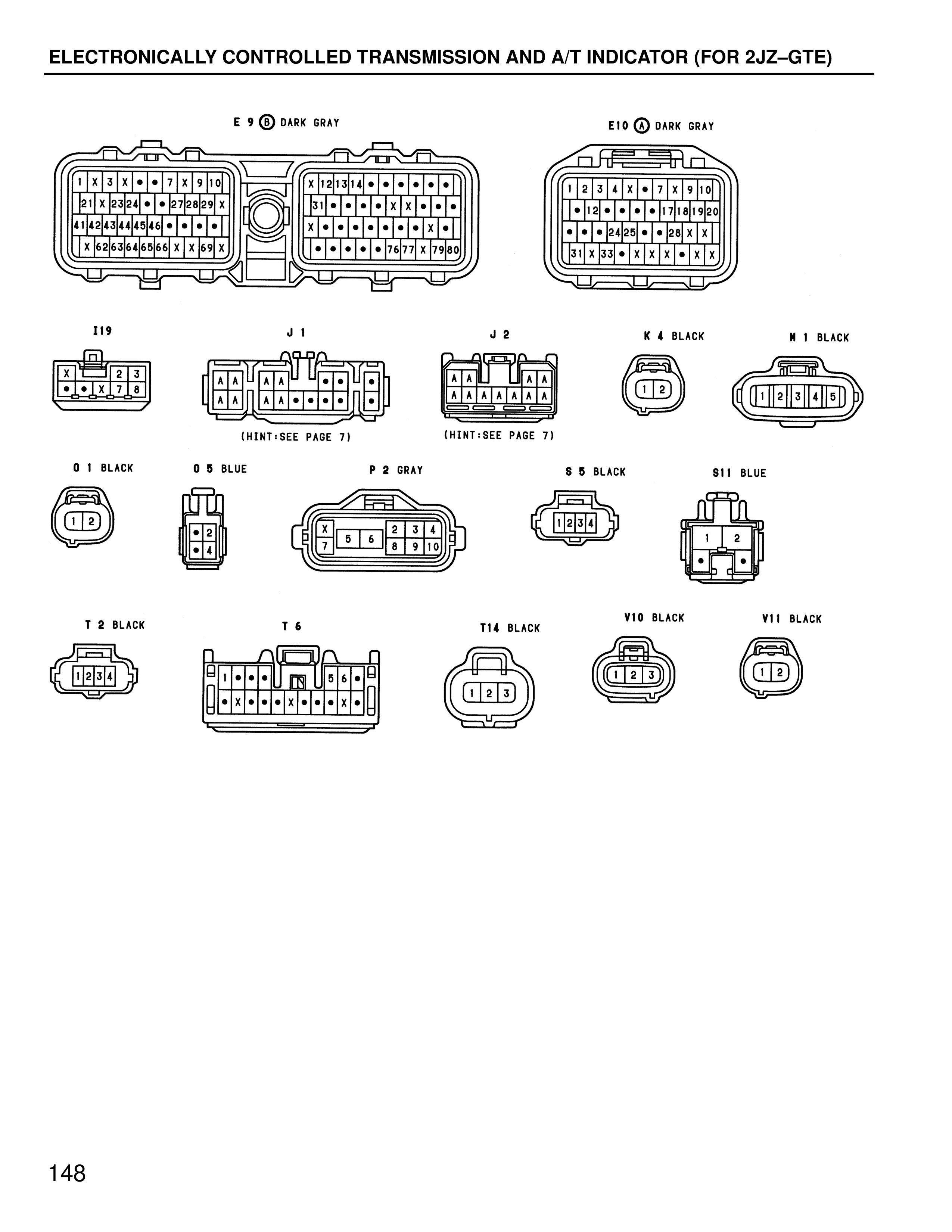

ELECTRONICALLY CONTROLLED TRANSMISSION AND A/T INDICATOR (FOR 2JZ-GTE) E 9 ⓔ DARK GRAY [Connector diagram showing pins: 1 X 3 X • • 7 X 9 10, 21 X 23 24 • • 27 28 29 X, • • • 41 43 45 48 • • • • •, X • 25 36 46 56 60 X X 69 X] E10 ⓔ DARK GRAY [Connector diagram showing pins: X 1 2 3 4 • • • • • • •, 13 • • • • • X • • X X •, X • • • • • • • • X X X, X • • • • • • 4 6 7 X 79 80] [Connector diagram showing pins: 1 2 3 4 X • • 7 X • 9 10, 1 • 16 • • • • • 17 • 18 19 20, • • • • 24 25 • • • 28 X X X, 31 X 33 • • X • • X • X •] I19 [Connector diagram: X • • 1 2 3 • • •] J 1 [Connector diagram: A A A • • A A • • • • C] (HINT:SEE PAGE 7) J 2 [Connector diagram: A A • • A A A A A A] (HINT:SEE PAGE 7) K 4 BLACK [Connector diagram: 1 2] H 1 BLACK [Connector diagram: 1 2 3 4 5] O 1 BLACK [Connector diagram: 1 2] O 5 BLUE [Connector diagram: 1 2] P 2 GRAY [Connector diagram: X • 7 5 6 1 2 3 • • 8 9 10] S 5 BLACK [Connector diagram: 1 2 3 4] S11 BLUE [Connector diagram: 1 • 2 • •] T 2 BLACK [Connector diagram: 1 2 3 4] T 6 [Connector diagram: 1 • • • • • 5 6 • •, • • • • • • • • • •] T14 BLACK [Connector diagram: 1 2 3] V10 BLACK [Connector diagram: 1 2 3] V11 BLACK [Connector diagram: 1 2] 148
