ETR/Electric Tension Reducer — Service Hints - Parts Location, Junction Block and Wire Harness Connector, Ground Points, page 2

2 / 2
RWDM

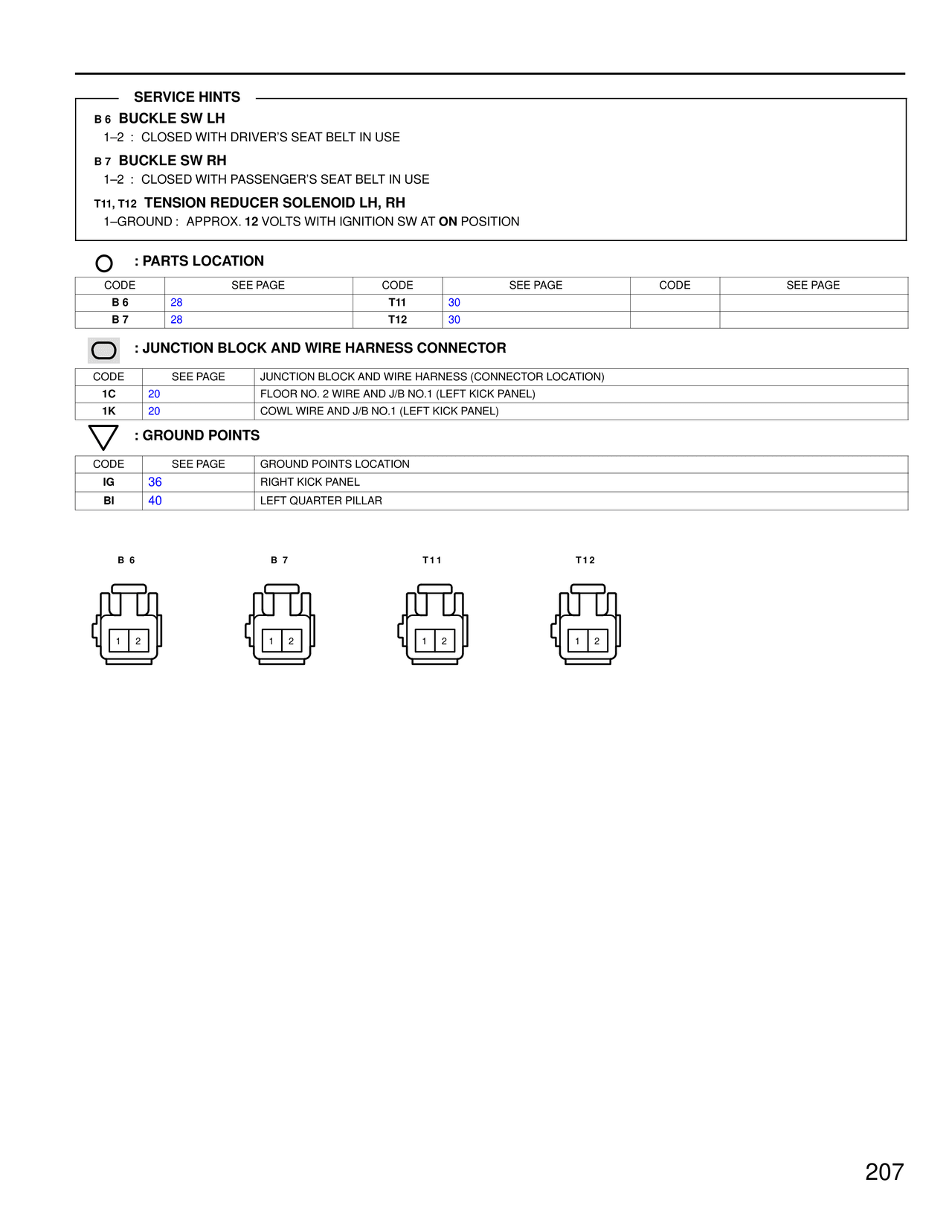

Service Hints - Parts Location, Junction Block and Wire Harness Connector, Ground Points — MK4 Supra Electric Tension Reducer wiring diagram, page 2
100%

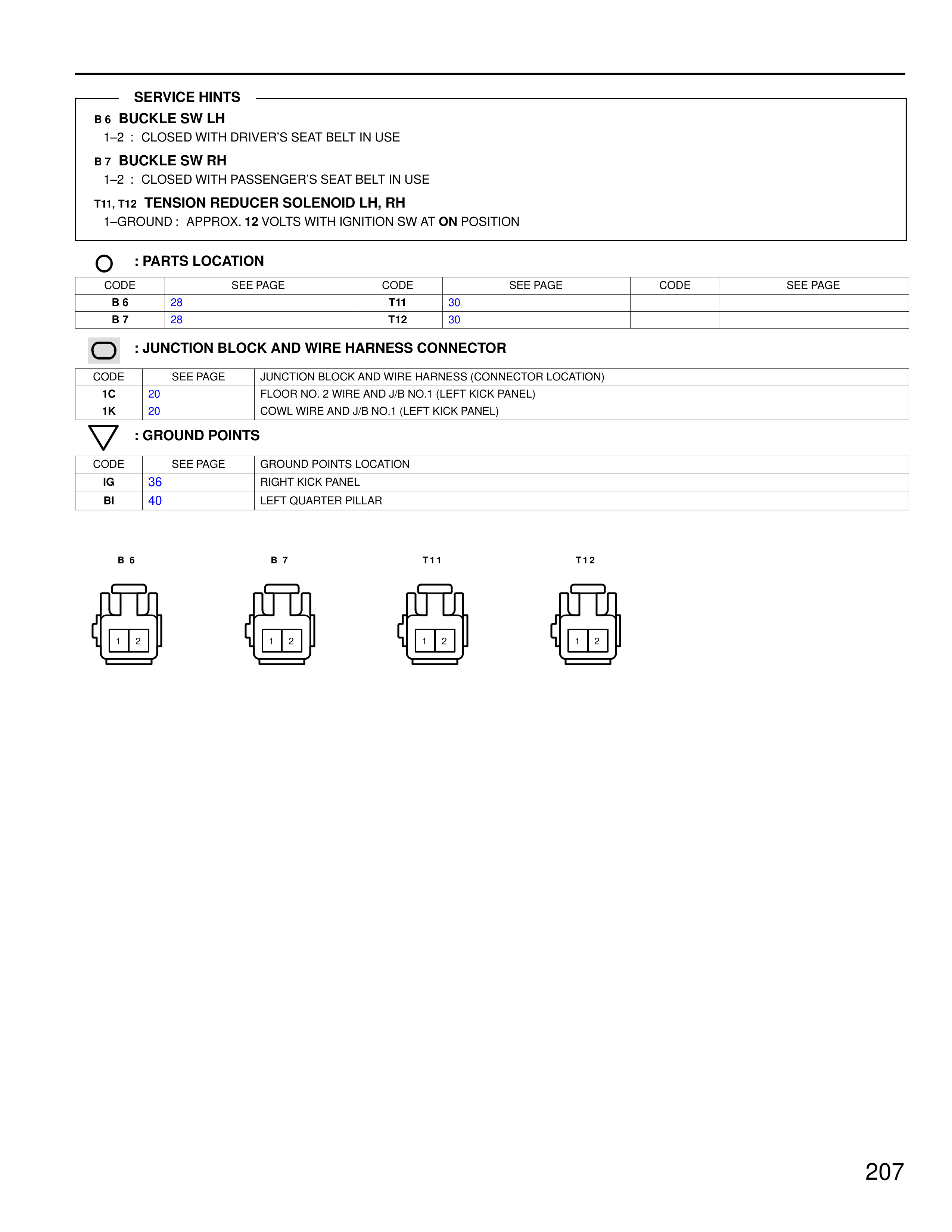

Page text (OCR transcript)
SERVICE HINTS
B 6 BUCKLE SW LH
1–2 : CLOSED WITH DRIVER'S SEAT BELT IN USE
B 7 BUCKLE SW RH
1–2 : CLOSED WITH PASSENGER'S SEAT BELT IN USE
T11, T12 TENSION REDUCER SOLENOID LH, RH
1–GROUND : APPROX. 12 VOLTS WITH IGNITION SW AT ON POSITION

: PARTS LOCATION
CODE    SEE PAGE    CODE    SEE PAGE    CODE    SEE PAGE
B 6     28          T11     30
B 7     28          T12     30

: JUNCTION BLOCK AND WIRE HARNESS CONNECTOR
CODE    SEE PAGE    JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION)
1C      20          FLOOR NO. 2 WIRE AND J/B NO.1 (LEFT KICK PANEL)
1K      20          COWL WIRE AND J/B NO.1 (LEFT KICK PANEL)

: GROUND POINTS
CODE    SEE PAGE    GROUND POINTS LOCATION
IG      36          RIGHT KICK PANEL
BI      40          LEFT QUARTER PILLAR

B 6    B 7    T11    T12
[Connector diagrams showing 2-pin connectors labeled 1 2 for each component]
