TSRM/MK4 Supra/Wiring Diagrams
Repair ManualWiring Diagrams
p.003
EWR/Electrical Wiring Routing4 / 20
p.005

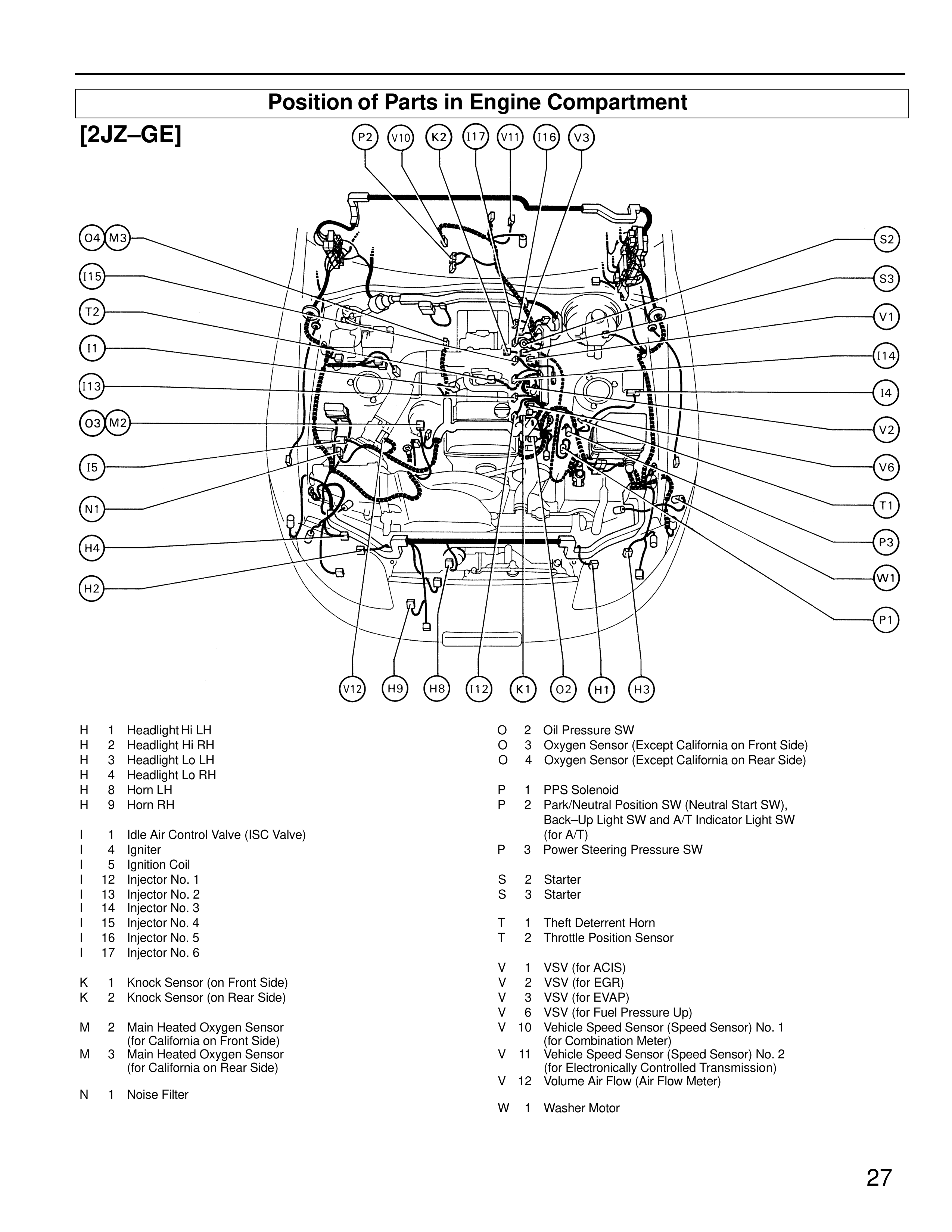

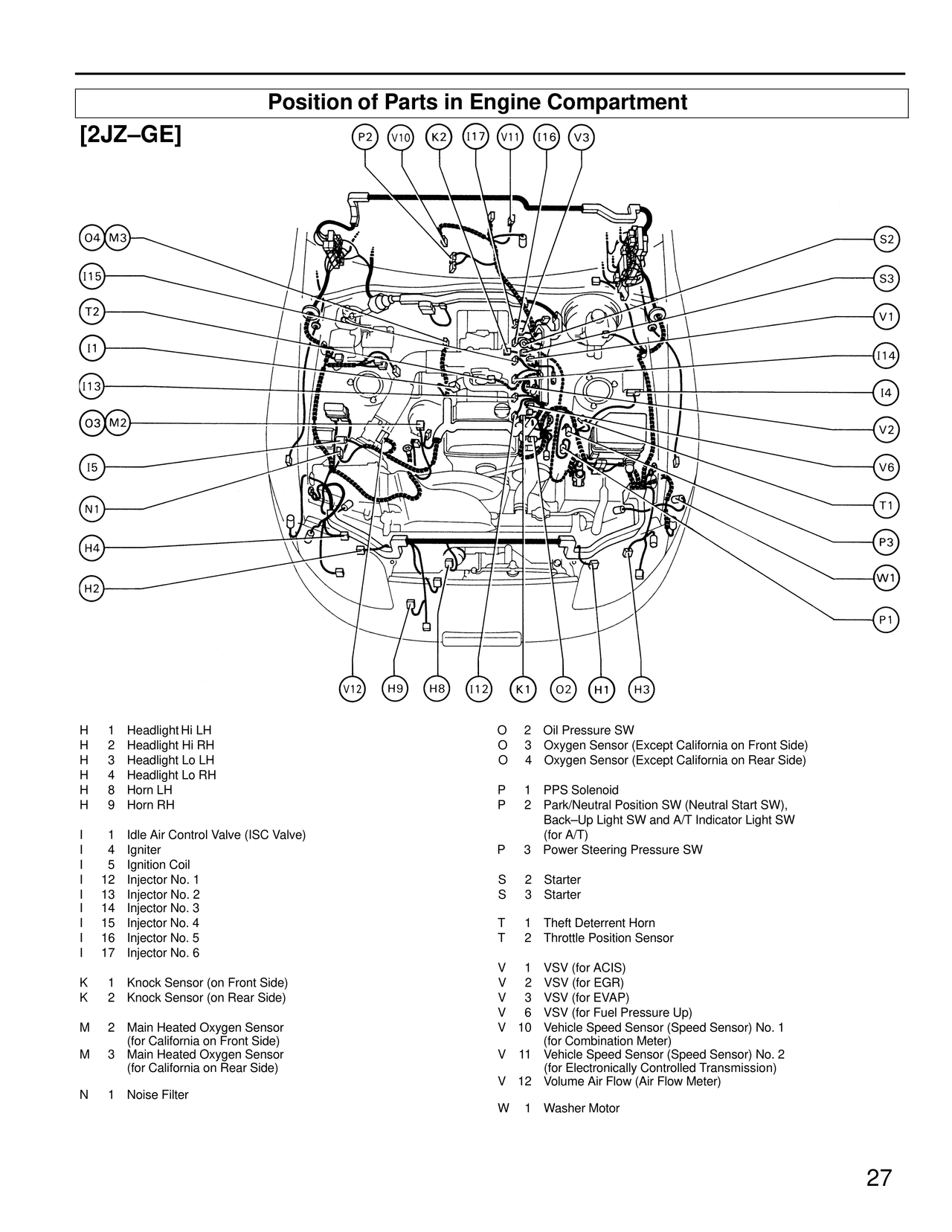

Position of Parts in Engine Compartment [2JZ-GE] — MK4 Supra Electrical Wiring Routing wiring diagram, page 4
100%
Position of Parts in Engine Compartment [2JZ–GE] P2 V10 K2 I17 M1 I16 V3 O4 W3 I15 T2 I1 I13 O3 W2 I5 N1 H4 H2 S2 S3 V1 I14 I4 V2 V6 T1 P3 W1 P1 V12 H9 H8 I12 K1 O2 H1 H3 H 1 Headlight Hi LH H 2 Headlight Hi RH H 3 Headlight Lo LH H 4 Headlight Lo RH H 8 Horn LH H 9 Horn RH I 1 Idle Air Control Valve (ISC Valve) I 4 Igniter I 5 Ignition Coil I 12 Injector No. 1 I 13 Injector No. 2 I 14 Injector No. 3 I 15 Injector No. 4 I 16 Injector No. 5 I 17 Injector No. 6 K 1 Knock Sensor (on Front Side) K 2 Knock Sensor (on Rear Side) M 2 Main Heated Oxygen Sensor (for California on Front Side) M 3 Main Heated Oxygen Sensor (for California on Rear Side) N 1 Noise Filter O 2 Oil Pressure SW O 3 Oxygen Sensor (Except California on Front Side) O 4 Oxygen Sensor (Except California on Rear Side) P 1 PPS Solenoid P 2 Park/Neutral Position SW (Neutral Start SW), Back–Up Light SW and A/T Indicator Light SW (for A/T) P 3 Power Steering Pressure SW S 2 Starter S 3 Starter T 1 Theft Deterrent Horn T 2 Throttle Position Sensor V 1 VSV (for ACIS) V 2 VSV (for EGR) V 3 VSV (for EVAP) V 6 VSV (for Fuel Pressure Up) V 10 Vehicle Speed Sensor (Speed Sensor) No. 1 (for Combination Meter) V 11 Vehicle Speed Sensor (Speed Sensor) No. 2 (for Electronically Controlled Transmission) V 12 Volume Air Flow (Air Flow Meter) W 1 Washer Motor 27
