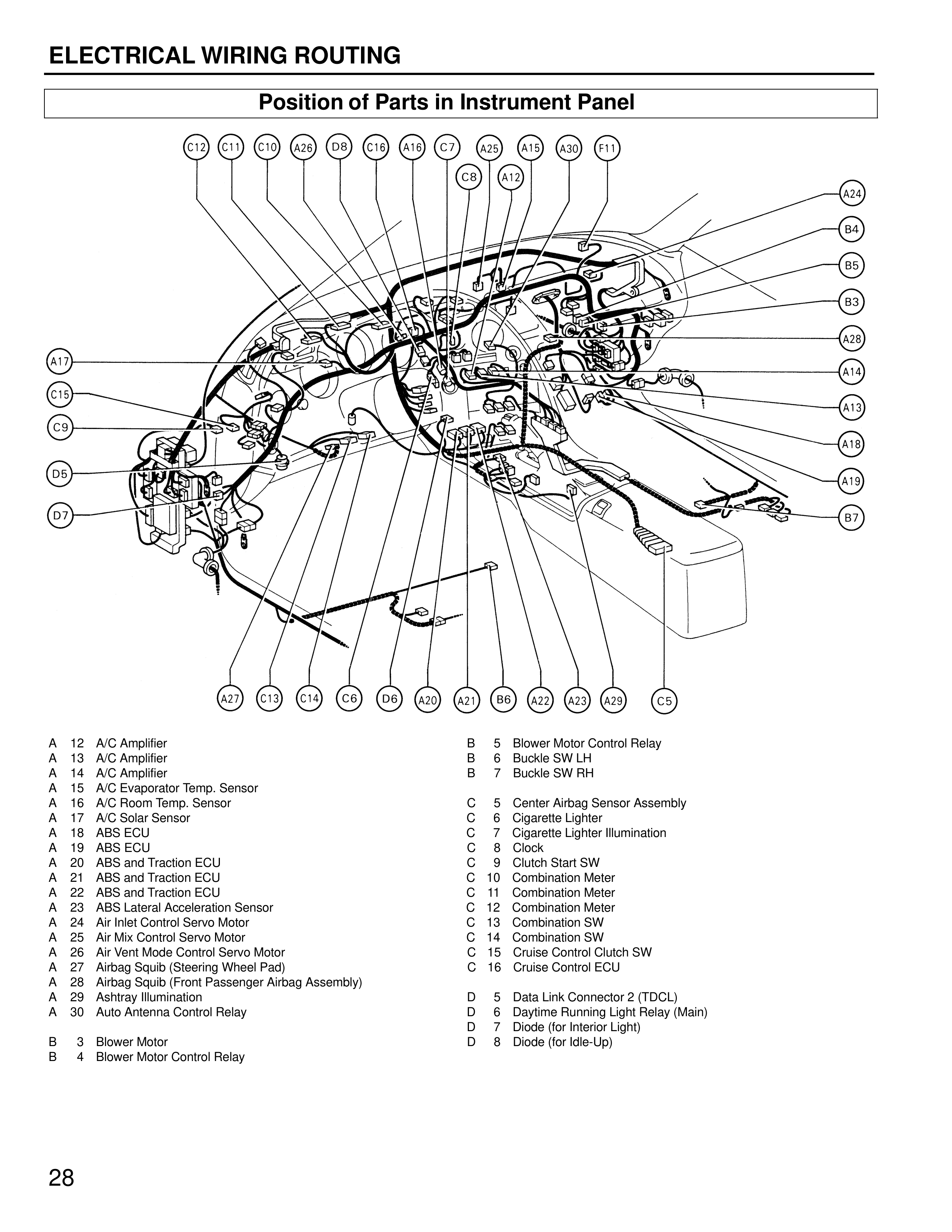

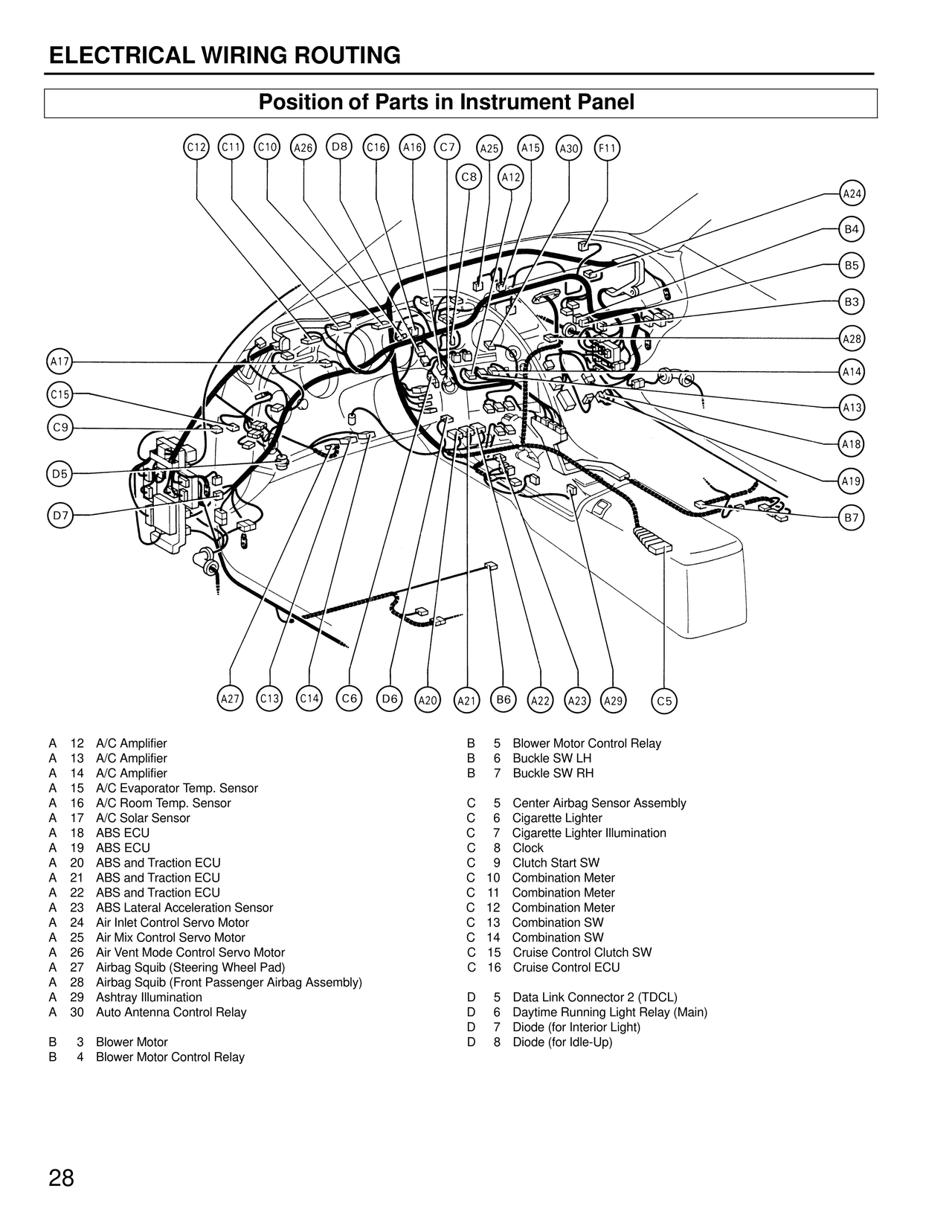

Position of Parts in Instrument Panel — MK4 Supra Electrical Wiring Routing wiring diagram, page 5
100%
ELECTRICAL WIRING ROUTING Position of Parts in Instrument Panel C12 C11 C10 A26 D8 C16 A18 C7 A25 A1B A30 C11 C8 A12 A24 B4 B5 B3 A28 A13 A13 A18 A19 B7 A17 C13 C9 D6 D7 A27 C13 C14 C6 D6 A26 A21 D6 A22 A23 A29 C5 A 12 A/C Amplifier A 13 A/C Amplifier A 14 A/C Amplifier A 15 A/C Evaporator Temp. Sensor A 16 A/C Room Temp. Sensor A 17 A/C Solar Sensor A 18 ABS ECU A 19 ABS ECU A 20 ABS and Traction ECU A 21 ABS and Traction ECU A 22 ABS and Traction ECU A 23 ABS Lateral Acceleration Sensor A 24 Air Inlet Control Servo Motor A 25 Air Mix Control Servo Motor A 26 Air Vent Mode Control Servo Motor A 27 Airbag Squib (Steering Wheel Pad) A 28 Airbag Squib (Front Passenger Airbag Assembly) A 29 Ashtray Illumination A 30 Auto Antenna Control Relay B 3 Blower Motor B 4 Blower Motor Control Relay B 5 Blower Motor Control Relay B 6 Buckle SW LH B 7 Buckle SW RH C 5 Center Airbag Sensor Assembly C 6 Cigarette Lighter C 7 Cigarette Lighter Illumination C 8 Clock C 9 Clutch Start SW C 10 Combination Meter C 11 Combination Meter C 12 Combination Meter C 13 Combination SW C 14 Combination SW C 15 Cruise Control Clutch SW C 16 Cruise Control ECU D 5 Data Link Connector 2 (TDCL) D 6 Daytime Running Light Relay (Main) D 7 Diode (for Interior Light) D 8 Diode (for Idle-Up)
