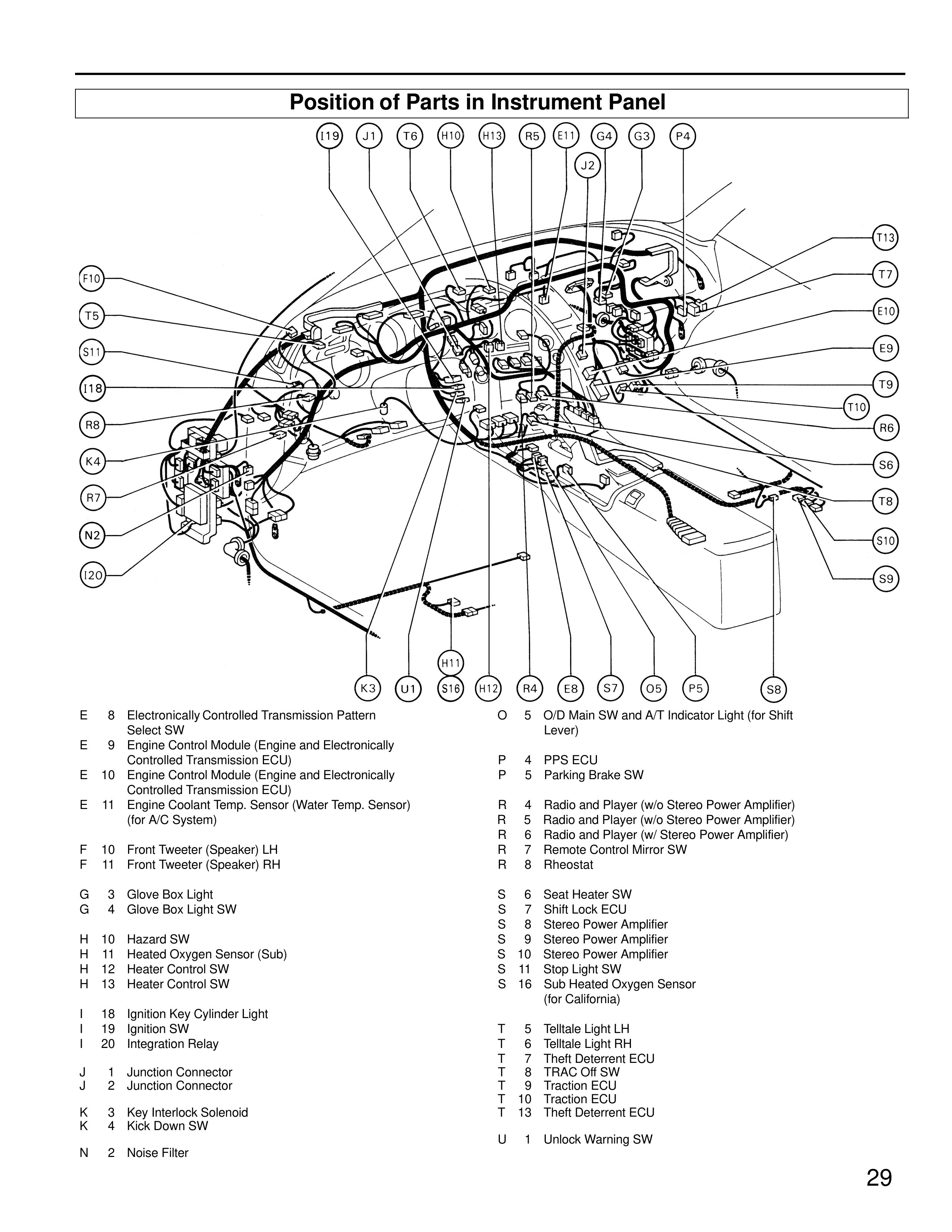

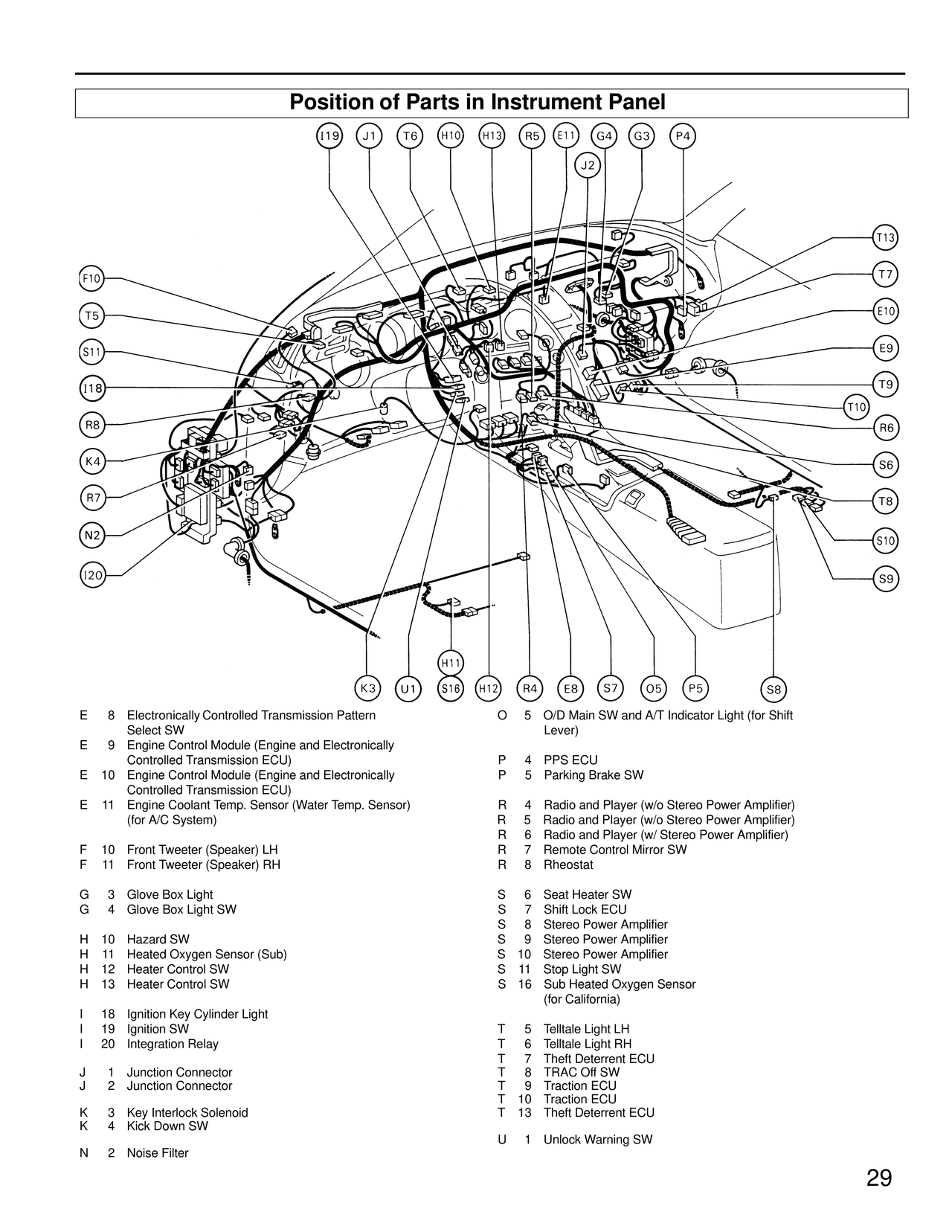

Position of Parts in Instrument Panel
I19 J1 T6 H10 H13 R5 F11 G4 G3 F4
T7
T10 T7
T5 E10
S11 E9
I18 T9
R8 T10
R6
K4 S6
R7 T8
N2 S10
I20 S9
H11 K3 U1 S18 I12 R4 F8 S7 O5 P5 S8
E 8 Electronically Controlled Transmission Pattern Select SW
E 9 Engine Control Module (Engine and Electronically Controlled Transmission ECU)
E 10 Engine Control Module (Engine and Electronically Controlled Transmission ECU)
E 11 Engine Coolant Temp. Sensor (Water Temp. Sensor) (for A/C System)
F 10 Front Tweeter (Speaker) LH
F 11 Front Tweeter (Speaker) RH
G 3 Glove Box Light
G 4 Glove Box Light SW
H 10 Hazard SW
H 11 Heated Oxygen Sensor (Sub)
H 12 Heater Control SW
H 13 Heater Control SW
I 18 Ignition Key Cylinder Light
I 19 Ignition SW
I 20 Integration Relay
J 1 Junction Connector
J 2 Junction Connector
K 3 Key Interlock Solenoid
K 4 Kick Down SW
N 2 Noise Filter
O 5 O/D Main SW and A/T Indicator Light (for Shift Lever)
P 4 PPS ECU
P 5 Parking Brake SW
R 4 Radio and Player (w/o Stereo Power Amplifier)
R 5 Radio and Player (w/o Stereo Power Amplifier)
R 6 Radio and Player (w/ Stereo Power Amplifier)
R 7 Remote Control Mirror SW
R 8 Rheostat
S 6 Seat Heater SW
S 7 Shift Lock ECU
S 8 Stereo Power Amplifier
S 9 Stereo Power Amplifier
S 10 Stereo Power Amplifier
S 11 Stop Light SW
S 16 Sub Heated Oxygen Sensor (for California)
T 5 Telltale Light LH
T 6 Telltale Light RH
T 7 Theft Deterrent ECU
T 8 TRAC Off SW
T 9 Traction ECU
T 10 Traction ECU
T 13 Theft Deterrent ECU
U 1 Unlock Warning SW
29
