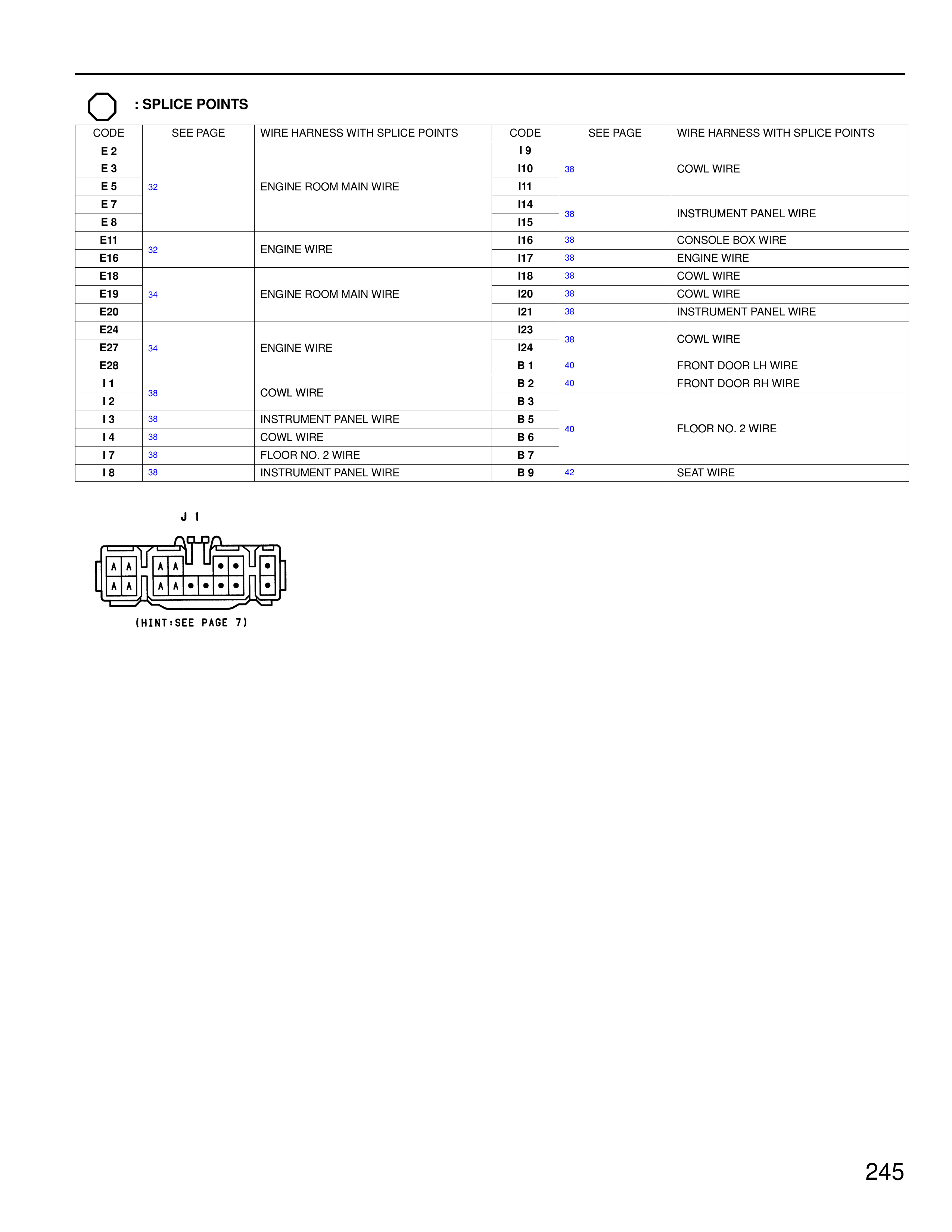

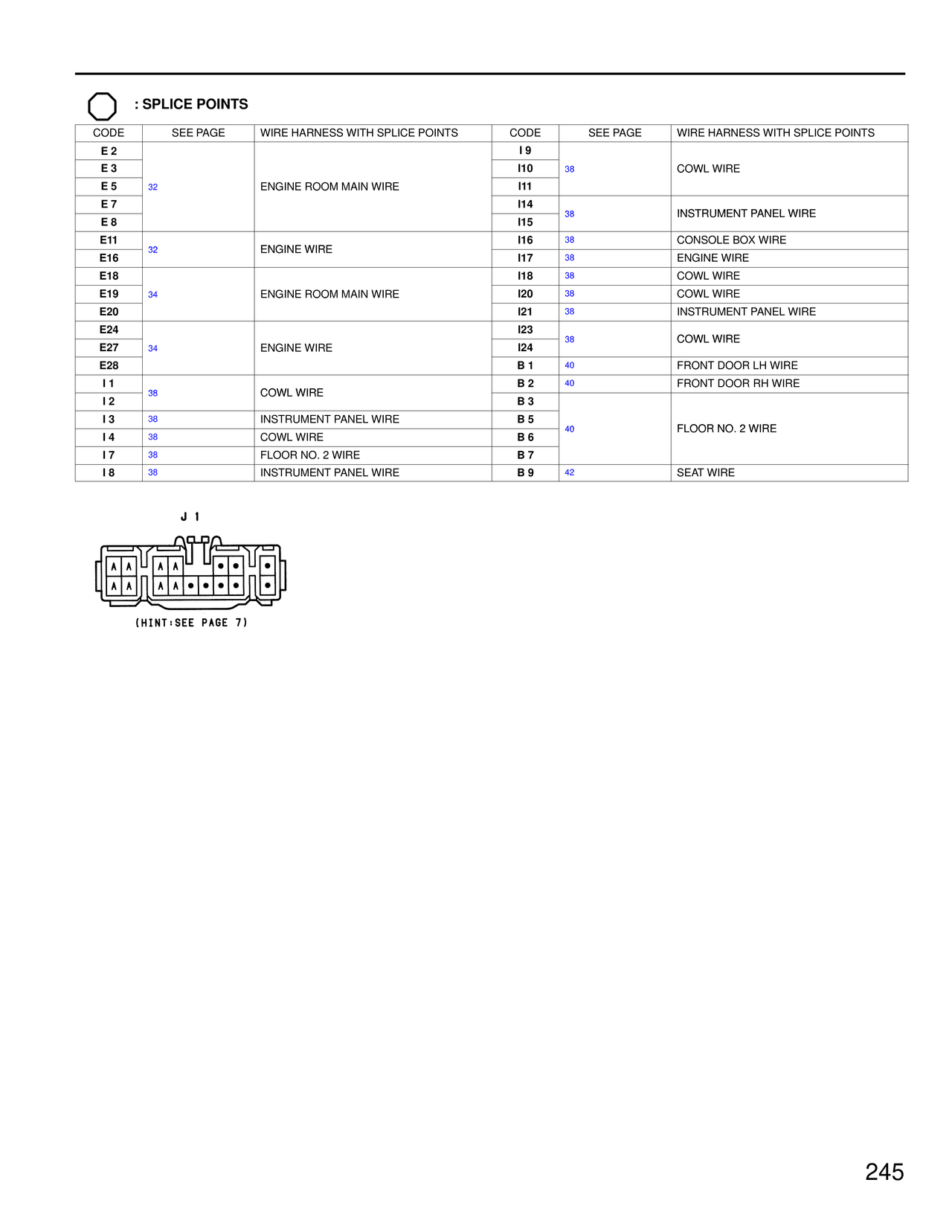

SPLICE POINTS — MK4 Supra Ground Points wiring diagram, page 6
100%
: SPLICE POINTS CODE | SEE PAGE | WIRE HARNESS WITH SPLICE POINTS | CODE | SEE PAGE | WIRE HARNESS WITH SPLICE POINTS E 2 | | | I 9 | | E 3 | | | I10 | 38 | COWL WIRE E 5 | 32 | ENGINE ROOM MAIN WIRE | I11 | | E 7 | | | I14 | | E 8 | | | I15 | 38 | INSTRUMENT PANEL WIRE E11 | 32 | ENGINE WIRE | I16 | 38 | CONSOLE BOX WIRE E16 | | | I17 | 38 | ENGINE WIRE E18 | | | I18 | 38 | COWL WIRE E19 | 34 | ENGINE ROOM MAIN WIRE | I20 | 38 | COWL WIRE E20 | | | I21 | 38 | INSTRUMENT PANEL WIRE E24 | | | I23 | | E27 | 34 | ENGINE WIRE | I24 | 38 | COWL WIRE E28 | | | B 1 | 40 | FRONT DOOR LH WIRE I 1 | 38 | COWL WIRE | B 2 | 40 | FRONT DOOR RH WIRE I 2 | | | B 3 | | I 3 | 38 | INSTRUMENT PANEL WIRE | B 5 | | I 4 | 38 | COWL WIRE | B 6 | 40 | FLOOR NO. 2 WIRE I 7 | 38 | FLOOR NO. 2 WIRE | B 7 | | I 8 | 38 | INSTRUMENT PANEL WIRE | B 9 | 42 | SEAT WIRE J I [Connector diagram showing J I connector with terminals labeled A and dots] (HINT:SEE PAGE 7)
