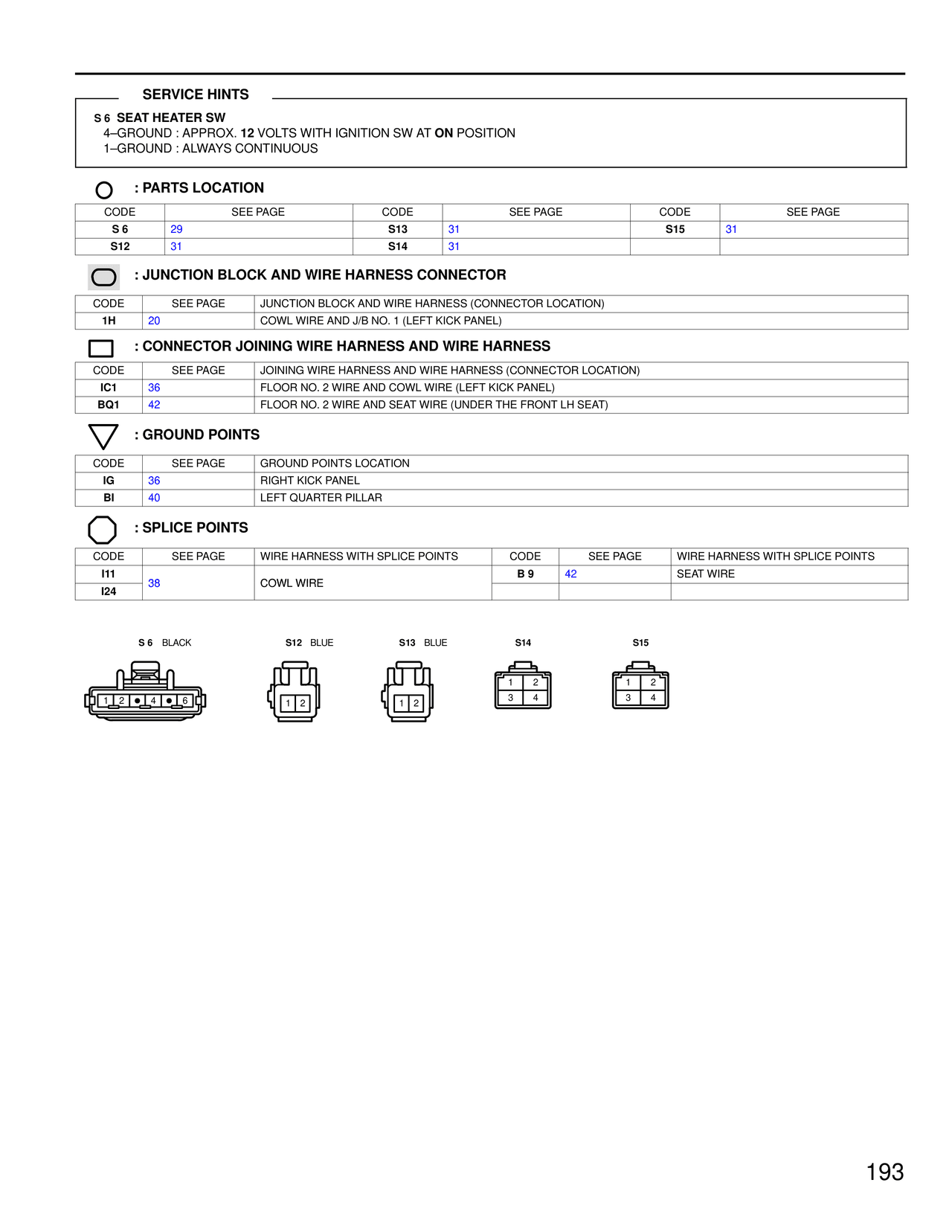

S6 Seat Heater Sw — MK4 Supra Seat Heater wiring diagram, page 2
100%
Page text (OCR transcript)

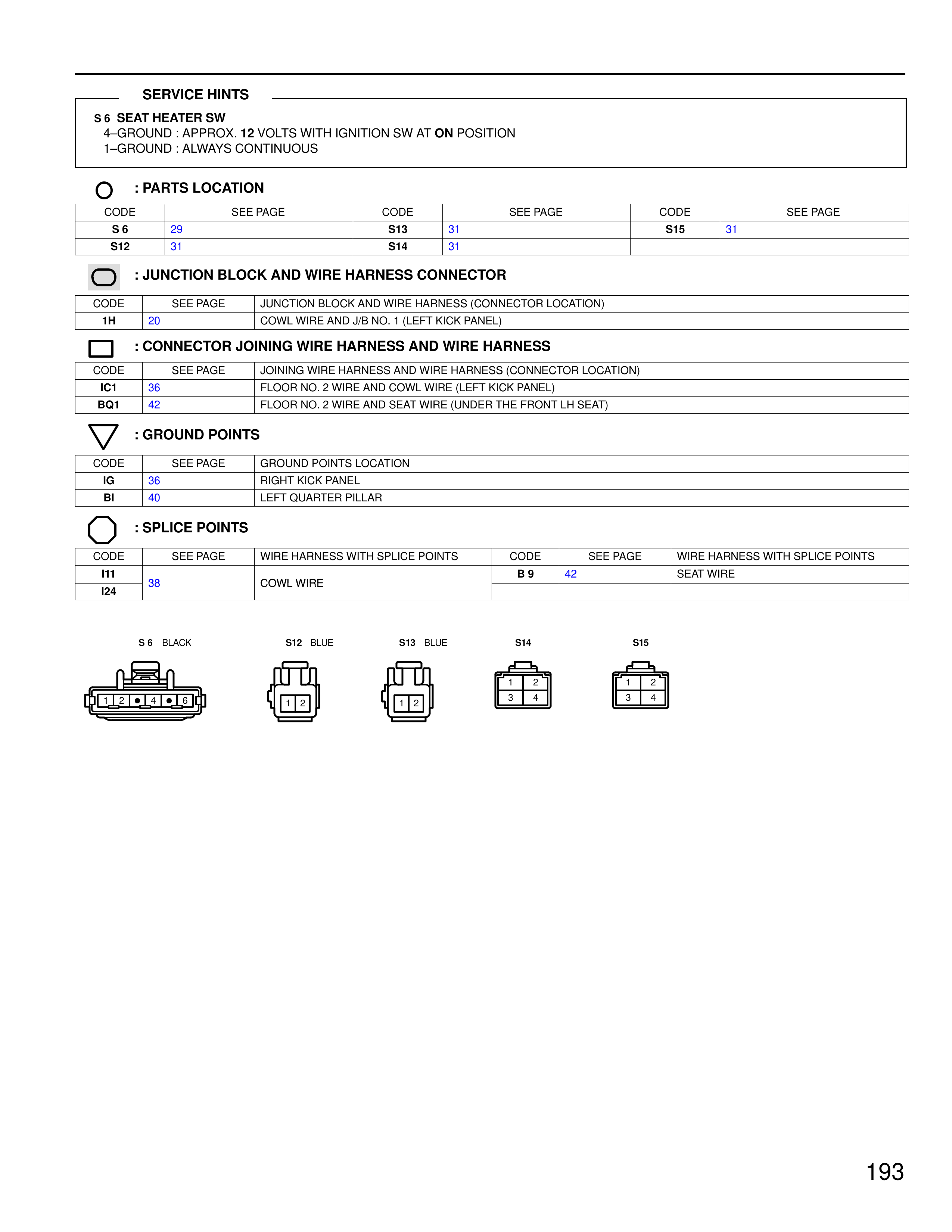

SERVICE HINTS

S6 SEAT HEATER SW
4–GROUND : APPROX. 12 VOLTS WITH IGNITION SW AT ON POSITION
1–GROUND : ALWAYS CONTINUOUS

: PARTS LOCATION

CODE | SEE PAGE | CODE | SEE PAGE | CODE | SEE PAGE
S6 | 29 | S13 | 31 | S15 | 31
S12 | 31 | S14 | 31

: JUNCTION BLOCK AND WIRE HARNESS CONNECTOR

CODE | SEE PAGE | JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION)
1H | 20 | COWL WIRE AND J/B NO. 1 (LEFT KICK PANEL)

: CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS

CODE | SEE PAGE | JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION)
IC1 | 36 | FLOOR NO. 2 WIRE AND COWL WIRE (LEFT KICK PANEL)
BQ1 | 42 | FLOOR NO. 2 WIRE AND SEAT WIRE (UNDER THE FRONT LH SEAT)

: GROUND POINTS

CODE | SEE PAGE | GROUND POINTS LOCATION
IG | 36 | RIGHT KICK PANEL
BI | 40 | LEFT QUARTER PILLAR

: SPLICE POINTS

CODE | SEE PAGE | WIRE HARNESS WITH SPLICE POINTS | CODE | SEE PAGE | WIRE HARNESS WITH SPLICE POINTS
I11 | 38 | COWL WIRE | B 9 | 42 | SEAT WIRE
I24

S6 BLACK | S12 BLUE | S13 BLUE | S14 | S15

[Connector diagrams showing:
- S6: 6-pin connector numbered 1-6
- S12: 2-pin connector numbered 1-2
- S13: 2-pin connector numbered 1-2
- S14: 4-pin connector numbered 1-4
- S15: 4-pin connector numbered 1-4]

193
