TSRM/MK4 Supra/Repair Manual
Repair ManualWiring Diagrams
p.004
CO/Cooling System5 / 30
p.006
2JZ-GTE — MK4 Supra Cooling System, page 5
100%

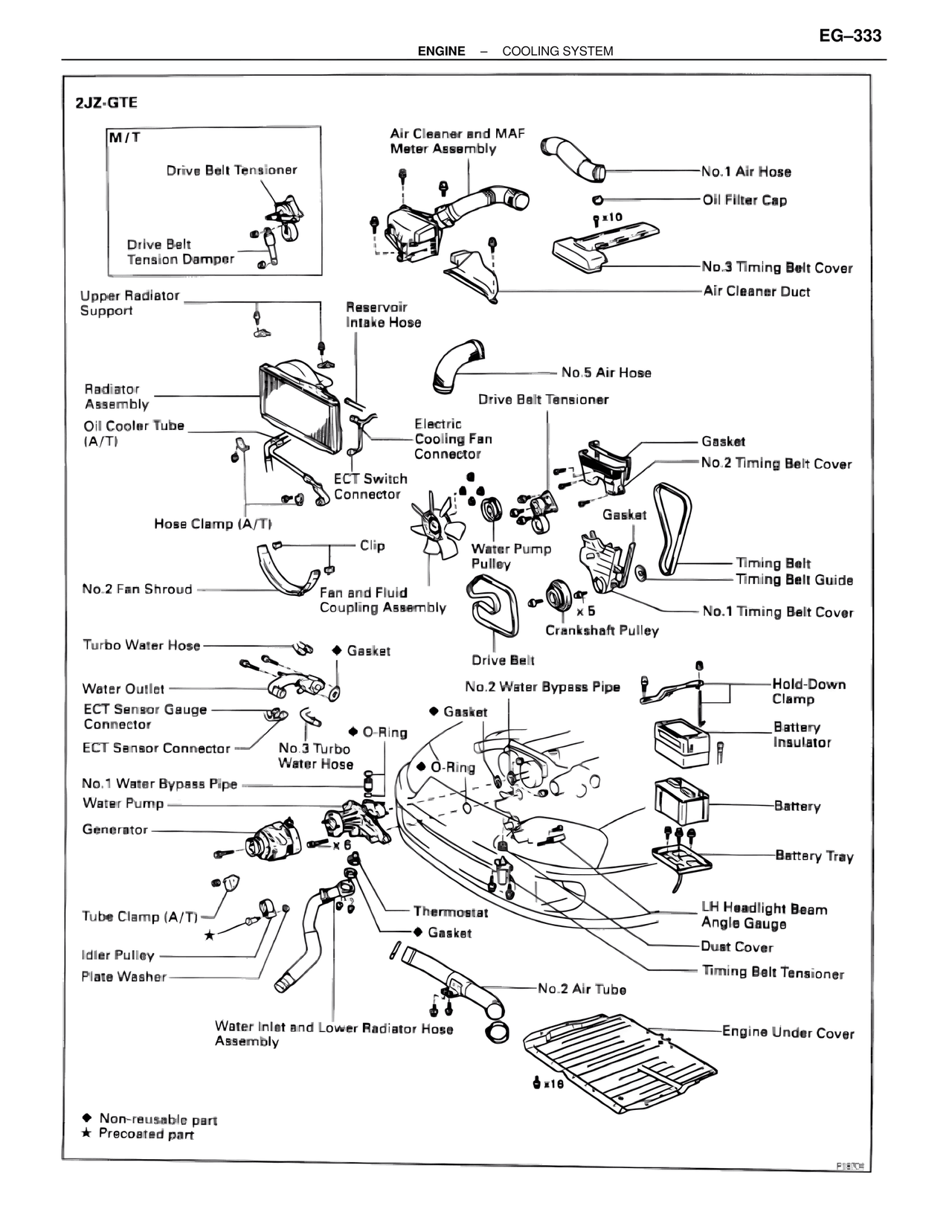

EG-333 ENGINE — COOLING SYSTEM 2JZ-GTE M/T Drive Belt Tensioner Drive Belt Tension Damper Air Cleaner and MAF Meter Assembly No.1 Air Hose Oil Filter Cap No.3 Timing Belt Cover Air Cleaner Duct Upper Radiator Support Reservoir Intake Hose No.5 Air Hose Drive Belt Tensioner Radiator Assembly Oil Cooler Tube (A/T) Electric Cooling Fan Connector Gasket No.2 Timing Belt Cover ECT Switch Connector Gasket Hose Clamp (A/T) Clip Water Pump Pulley Timing Belt Timing Belt Guide No.2 Fan Shroud Fan and Fluid Coupling Assembly x 5 Crankshaft Pulley No.1 Timing Belt Cover Drive Belt Turbo Water Hose ♦ Gasket No.2 Water Bypass Pipe Hold-Down Clamp Water Outlet ECT Sensor Gauge Connector ECT Sensor Connector ♦ Gasket ♦ O-Ring Battery Insulator No.3 Turbo Water Hose ♦ O-Ring No.1 Water Bypass Pipe Water Pump Battery Generator Battery Tray x 6 Tube Clamp (A/T) ★ Thermostat ♦ Gasket LH Headlight Beam Angle Gauge Dust Cover Timing Belt Tensioner Idler Pulley Plate Washer No.2 Air Tube Water Inlet and Lower Radiator Hose Assembly Engine Under Cover ♦ x16 ♦ Non-reusable part ★ Precoated part P18704
