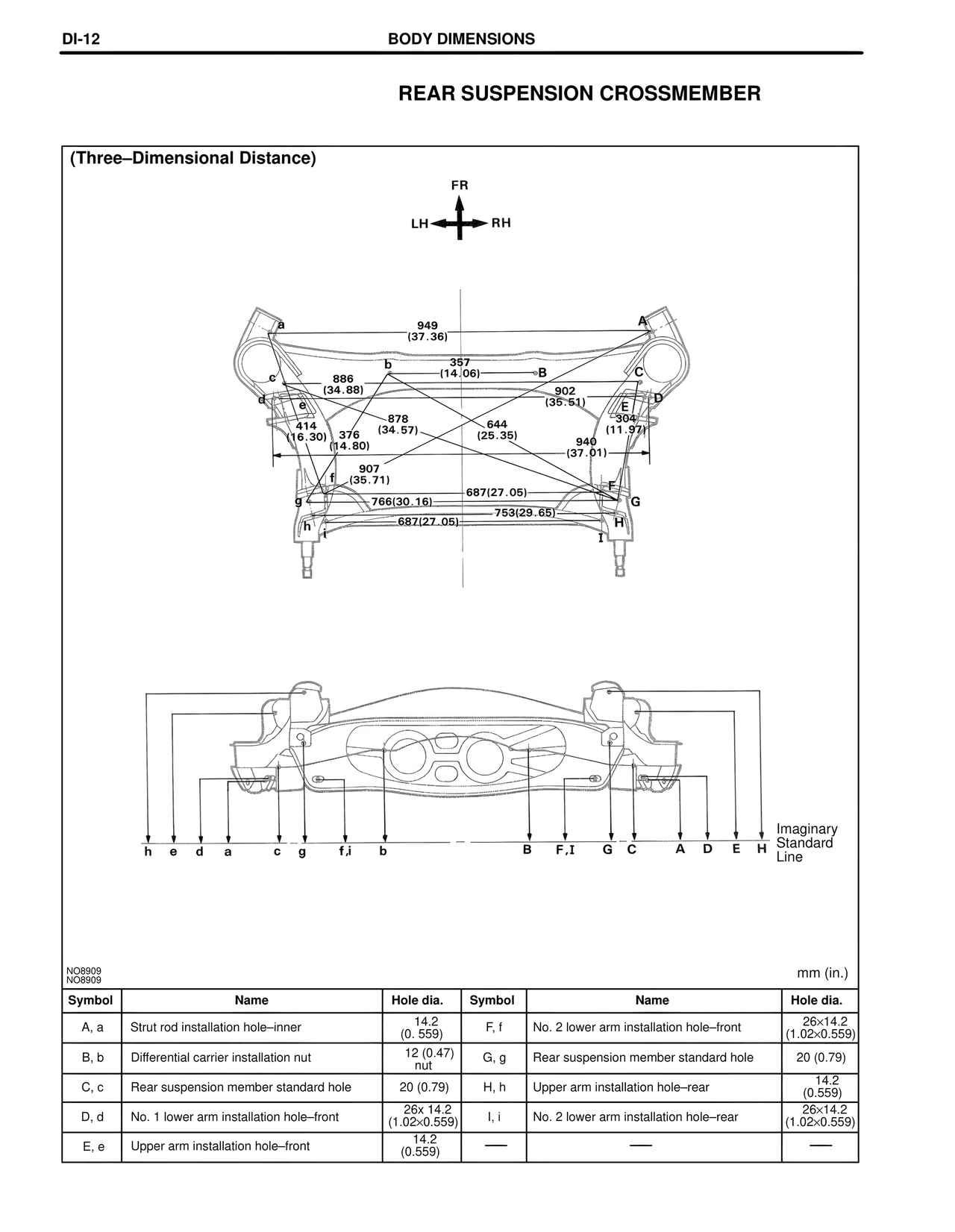

Rear Suspension Crossmember — MK4 Supra Collision Repair, page 112
100%
Page text (OCR transcript)
DI-12                    BODY DIMENSIONS

REAR SUSPENSION CROSSMEMBER

(Three-Dimensional Distance)

FR
LH ◄──┼──► RH

949
(37.36)
a                                           A
b        357
                (14.06)          B
c        886
    (34.88)                              902
                                    (35.51)      E
d    e                                      304
        414      878                    (11.97)
    (16.30)  (34.57)    644
        376              (25.35)
    (14.80)                         940
                                (37.01)
    f    907
        (35.71)                              F
g              687(27.05)                          G
            766(30.16)
 h              753(29.65)                          H
            687(27.05)                              I

h  e  d  a    c  g   f,i   b              B  F,I  G  C    A  D  E  H

Imaginary
Standard
Line

NO8909
NO8909                                                                    mm (in.)

Symbol    Name                                        Hole dia.    Symbol    Name                                        Hole dia.

A, a      Strut rod installation hole–inner             14.2         F, f      No. 2 lower arm installation hole–front      26×14.2
                                                        (0.559)                                                               (1.02×0.559)

B, b      Differential carrier installation nut         12 (0.47)    G, g      Rear suspension member standard hole         20 (0.79)
                                                        nut

C, c      Rear suspension member standard hole          20 (0.79)    H, h      Upper arm installation hole–rear              14.2
                                                                                                                              (0.559)

D, d      No. 1 lower arm installation hole–front       26x 14.2     I, i      No. 2 lower arm installation hole–rear       26×14.2
                                                        (1.02×0.559)                                                          (1.02×0.559)

E, e      Upper arm installation hole–front             14.2         —         —                                             —
                                                        (0.559)
