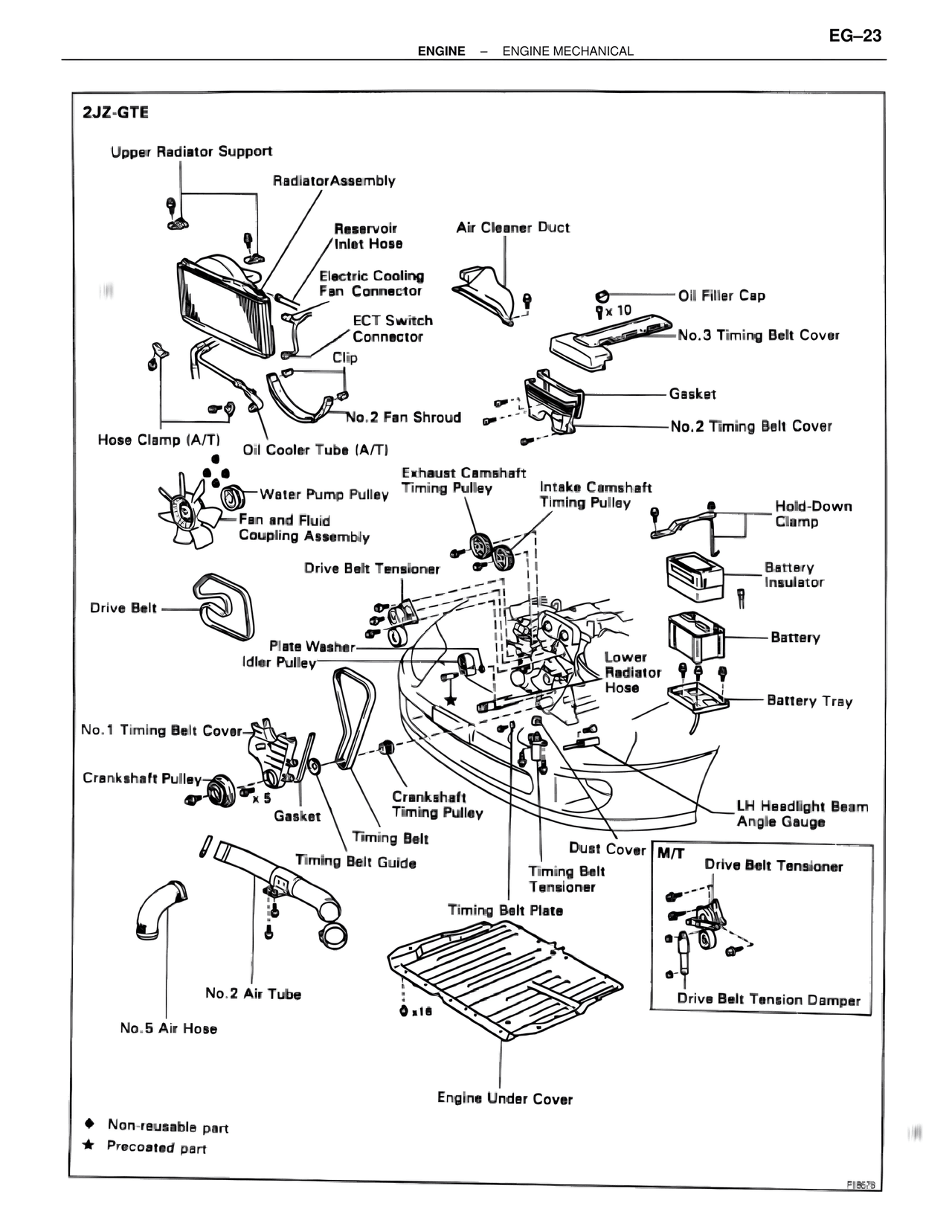

2JZ-GTE — MK4 Supra Engine Mechanical, page 23
100%
EG-23 ENGINE — ENGINE MECHANICAL 2JZ-GTE Upper Radiator Support Radiator Assembly Reservoir Inlet Hose Air Cleaner Duct Electric Cooling Fan Connector ECT Switch Connector Clip No.2 Fan Shroud Hose Clamp (A/T) Oil Cooler Tube (A/T) Exhaust Camshaft Timing Pulley Intake Camshaft Timing Pulley Water Pump Pulley Fan and Fluid Coupling Assembly Drive Belt Tensioner Drive Belt Plate Washer Idler Pulley Lower Radiator Hose No.1 Timing Belt Cover Crankshaft Pulley x 5 Gasket Crankshaft Timing Pulley Timing Belt Timing Belt Guide No.2 Air Tube No.5 Air Hose Timing Belt Plate Timing Belt Tensioner Dust Cover M/T Drive Belt Tensioner Drive Belt Tension Damper Engine Under Cover 0 x 16 LH Headlight Beam Angle Gauge Battery Tray Battery Battery Insulator Hold-Down Clamp No.2 Timing Belt Cover Gasket No.3 Timing Belt Cover Oil Filler Cap 9 x 10 ♦ Non-reusable part ★ Precoated part PI8678
