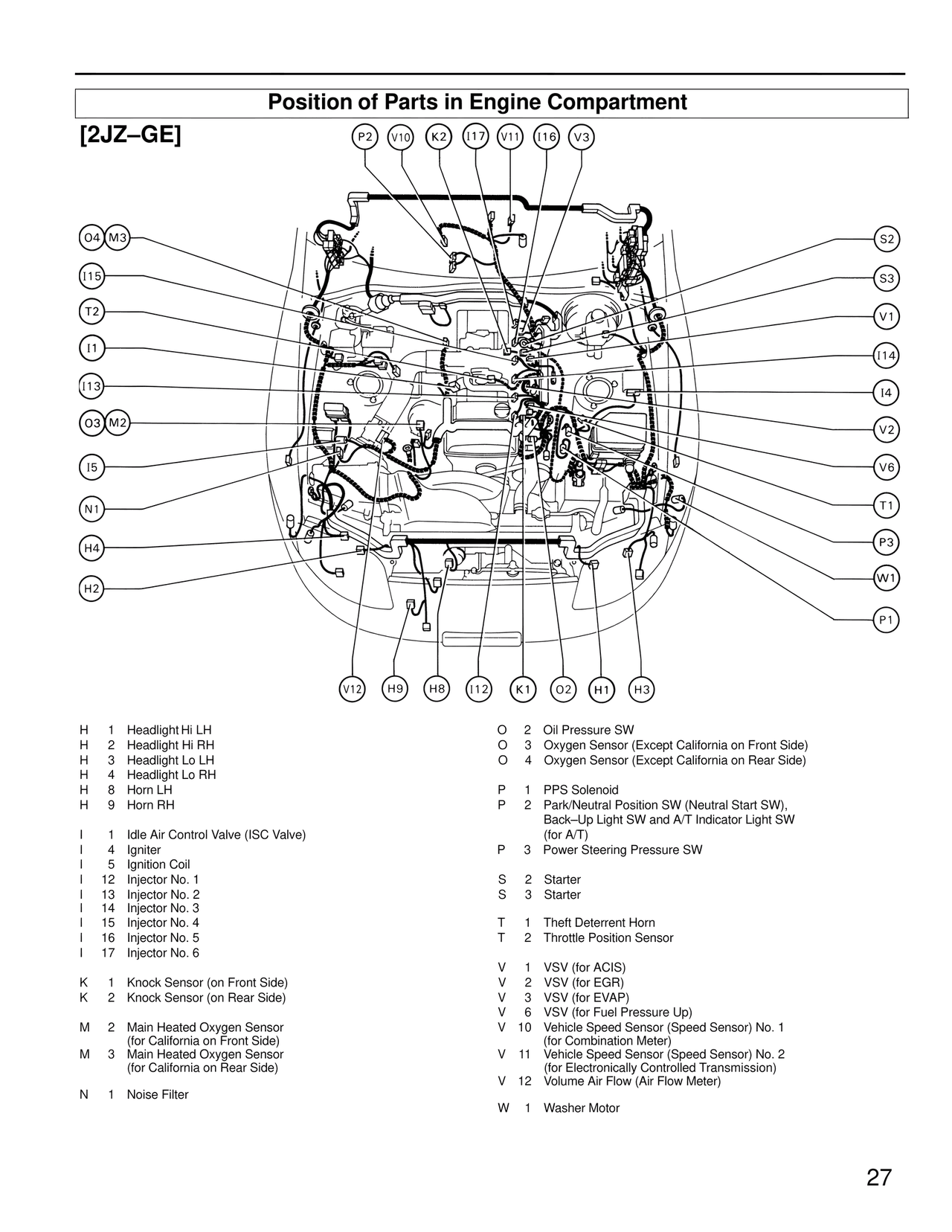

Position of Parts in Engine Compartment

[2JZ–GE]

P2  V10  K2  I17  V11  I16  V3

O4  M3

I15

T2

I1

I13

O3  M2

I5

N1

H4

H2

S2

S3

V1

I14

I4

V2

V6

T1

P3

W1

P1

V12  H9  H8  I12  K1  O2  H1  H3

H  1  Headlight Hi LH
H  2  Headlight Hi RH
H  3  Headlight Lo LH
H  4  Headlight Lo RH
H  8  Horn LH
H  9  Horn RH

I  1  Idle Air Control Valve (ISC Valve)
I  4  Igniter
I  5  Ignition Coil
I  12  Injector No. 1
I  13  Injector No. 2
I  14  Injector No. 3
I  15  Injector No. 4
I  16  Injector No. 5
I  17  Injector No. 6

K  1  Knock Sensor (on Front Side)
K  2  Knock Sensor (on Rear Side)

M  2  Main Heated Oxygen Sensor
        (for California on Front Side)
M  3  Main Heated Oxygen Sensor
        (for California on Rear Side)

N  1  Noise Filter

O  2  Oil Pressure SW
O  3  Oxygen Sensor (Except California on Front Side)
O  4  Oxygen Sensor (Except California on Rear Side)

P  1  PPS Solenoid
P  2  Park/Neutral Position SW (Neutral Start SW),
        Back–Up Light SW and A/T Indicator Light SW
        (for A/T)
P  3  Power Steering Pressure SW

S  2  Starter
S  3  Starter

T  1  Theft Deterrent Horn
T  2  Throttle Position Sensor

V  1  VSV (for ACIS)
V  2  VSV (for EGR)
V  3  VSV (for EVAP)
V  6  VSV (for Fuel Pressure Up)
V  10  Vehicle Speed Sensor (Speed Sensor) No. 1
         (for Combination Meter)
V  11  Vehicle Speed Sensor (Speed Sensor) No. 2
         (for Electronically Controlled Transmission)
V  12  Volume Air Flow (Air Flow Meter)

W  1  Washer Motor
