ELECTRICAL WIRING ROUTING

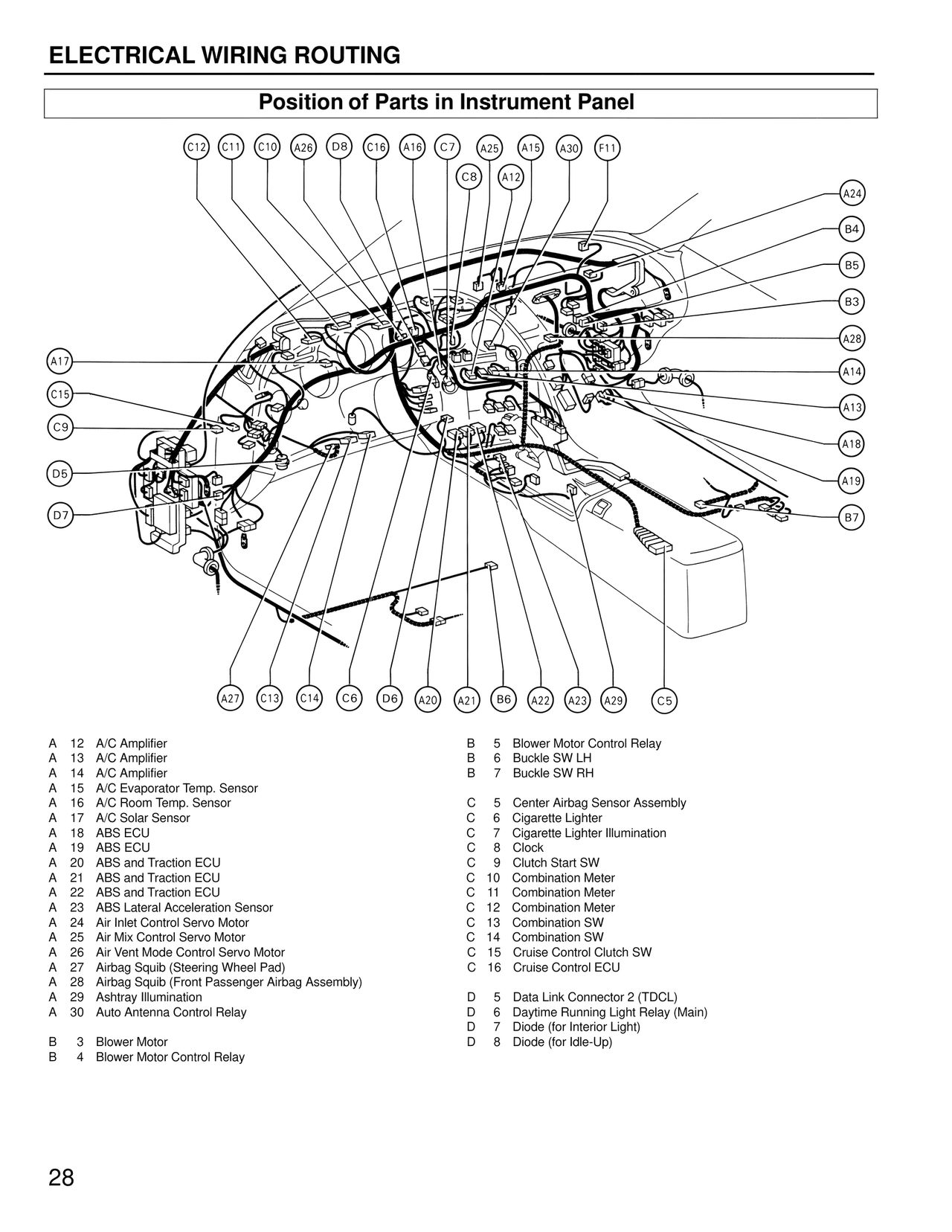

Position of Parts in Instrument Panel

C12  C11  C10  A26  D8  C16  A16  C7  A25  A15  A30  F11
C8  A12
A24
B4
B5
B3
A28
A17
A14
C15
A13
C9
A18
D6
A19
D7
B7

A27  C13  C14  C6  D6  A20  A21  B6  A22  A23  A29  C5

A  12  A/C Amplifier
A  13  A/C Amplifier
A  14  A/C Amplifier
A  15  A/C Evaporator Temp. Sensor
A  16  A/C Room Temp. Sensor
A  17  A/C Solar Sensor
A  18  ABS ECU
A  19  ABS ECU
A  20  ABS and Traction ECU
A  21  ABS and Traction ECU
A  22  ABS and Traction ECU
A  23  ABS Lateral Acceleration Sensor
A  24  Air Inlet Control Servo Motor
A  25  Air Mix Control Servo Motor
A  26  Air Vent Mode Control Servo Motor
A  27  Airbag Squib (Steering Wheel Pad)
A  28  Airbag Squib (Front Passenger Airbag Assembly)
A  29  Ashtray Illumination
A  30  Auto Antenna Control Relay

B  3  Blower Motor
B  4  Blower Motor Control Relay

B  5  Blower Motor Control Relay
B  6  Buckle SW LH
B  7  Buckle SW RH

C  5  Center Airbag Sensor Assembly
C  6  Cigarette Lighter
C  7  Cigarette Lighter Illumination
C  8  Clock
C  9  Clutch Start SW
C  10  Combination Meter
C  11  Combination Meter
C  12  Combination Meter
C  13  Combination SW
C  14  Combination SW
C  15  Cruise Control Clutch SW
C  16  Cruise Control ECU

D  5  Data Link Connector 2 (TDCL)
D  6  Daytime Running Light Relay (Main)
D  7  Diode (for Interior Light)
D  8  Diode (for Idle-Up)

28
