AT1-93
AT340E (2JZ-GE) AUTOMATIC TRANSMISSION – TROUBLESHOOTING

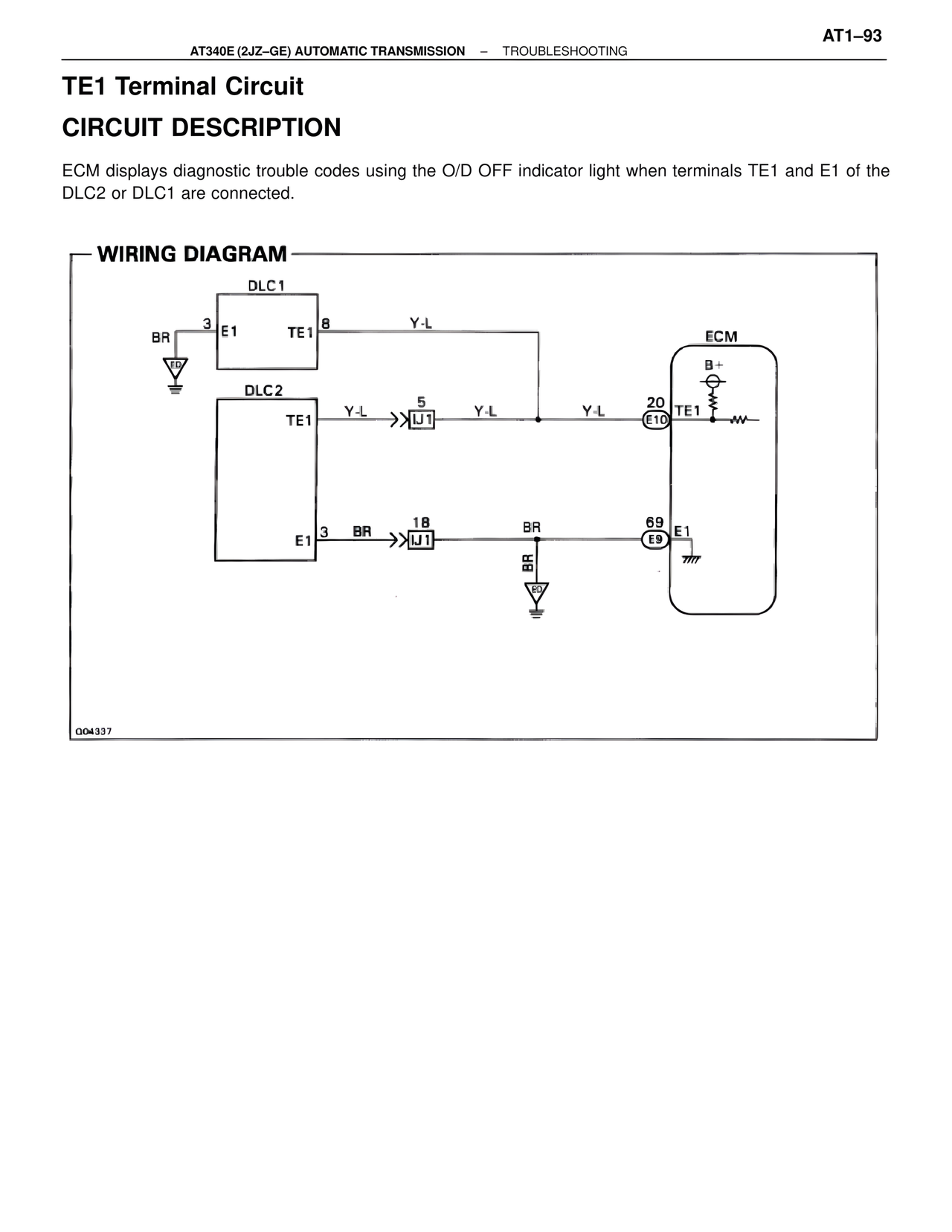

TE1 Terminal Circuit
CIRCUIT DESCRIPTION
ECM displays diagnostic trouble codes using the O/D OFF indicator light when terminals TE1 and E1 of the DLC2 or DLC1 are connected.
WIRING DIAGRAM
DLC1
3 E1 TE1 8 Y-L ECM
BR B+
20 TE1
DLC2 E10
TE1 Y-L 5 Y-L Y-L
IJ1
E1 3 BR 18 BR 69 E1
IJ1 E9
BR
Q04337
