AT-80
A340E (2JZ-GTE) AUTOMATIC TRANSMISSION - UPPER VALVE BODY
AT0ET-04

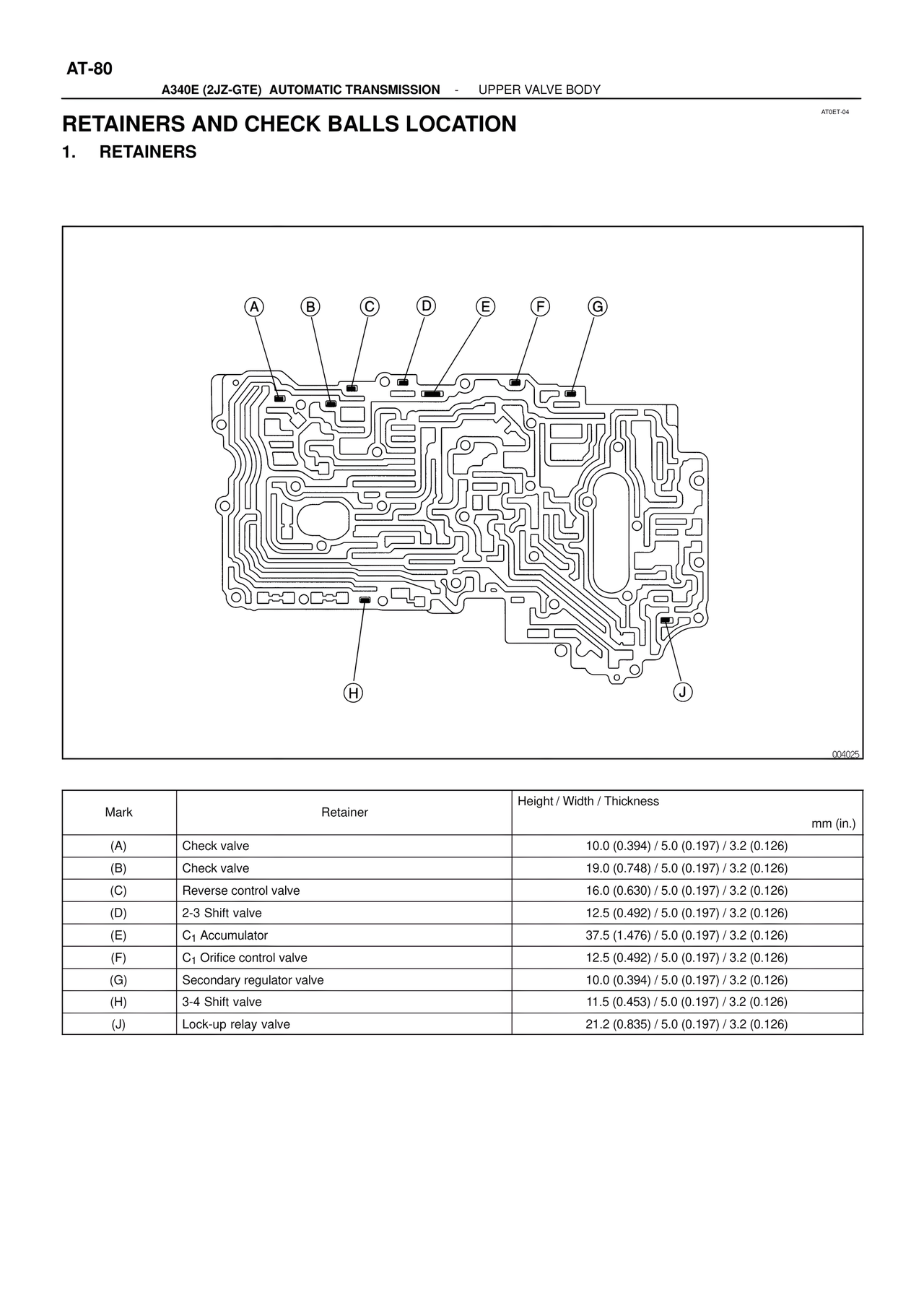

RETAINERS AND CHECK BALLS LOCATION
1. RETAINERS
A B C D E F G
H J
004025
Mark Retainer Height / Width / Thickness
mm (in.)
(A) Check valve 10.0 (0.394) / 5.0 (0.197) / 3.2 (0.126)
(B) Check valve 19.0 (0.748) / 5.0 (0.197) / 3.2 (0.126)
(C) Reverse control valve 16.0 (0.630) / 5.0 (0.197) / 3.2 (0.126)
(D) 2-3 Shift valve 12.5 (0.492) / 5.0 (0.197) / 3.2 (0.126)
(E) C1 Accumulator 37.5 (1.476) / 5.0 (0.197) / 3.2 (0.126)
(F) C1 Orifice control valve 12.5 (0.492) / 5.0 (0.197) / 3.2 (0.126)
(G) Secondary regulator valve 10.0 (0.394) / 5.0 (0.197) / 3.2 (0.126)
(H) 3-4 Shift valve 11.5 (0.453) / 5.0 (0.197) / 3.2 (0.126)
(J) Lock-up relay valve 21.2 (0.835) / 5.0 (0.197) / 3.2 (0.126)
