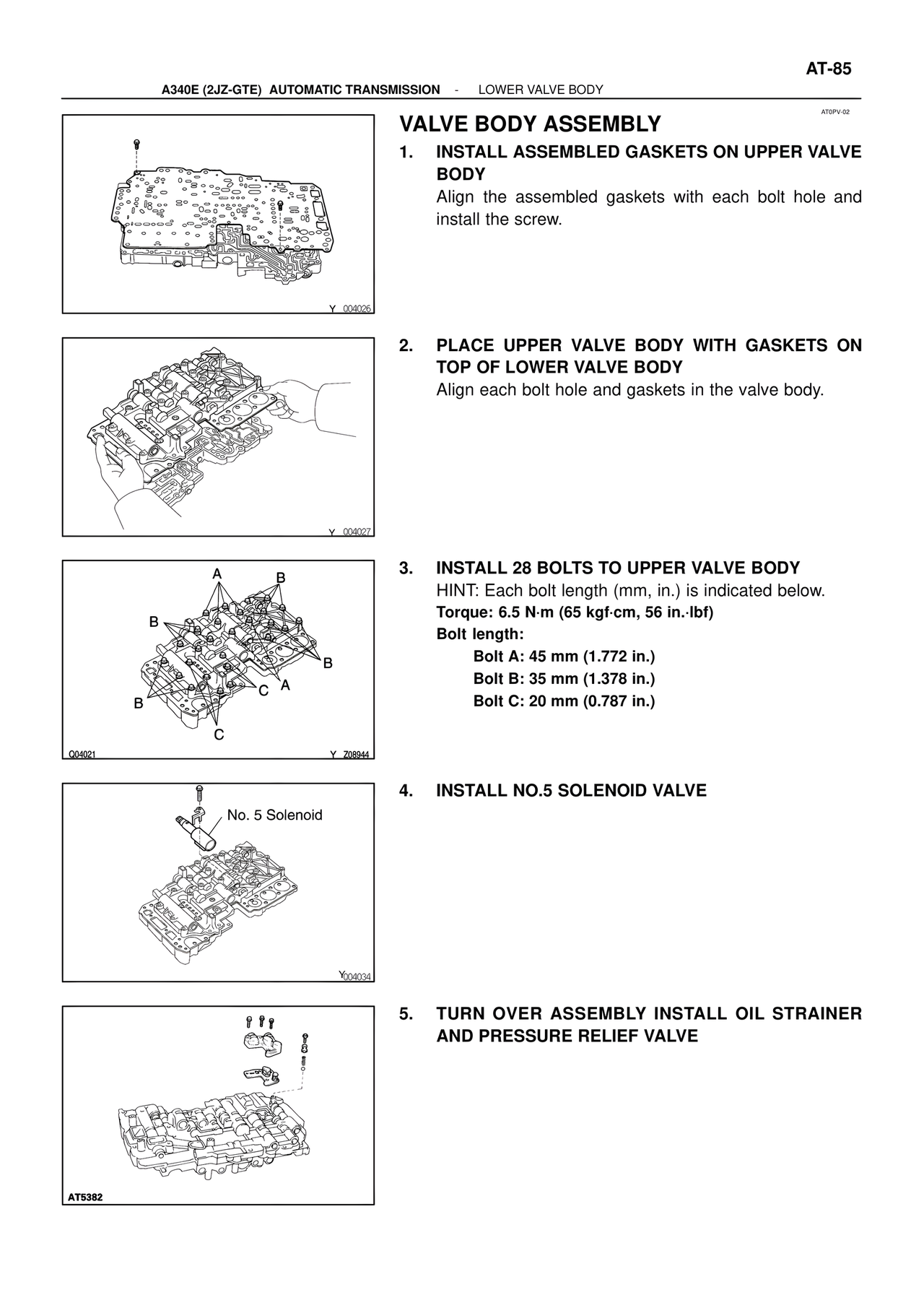

AT-85
A340E (2JZ-GTE) AUTOMATIC TRANSMISSION - LOWER VALVE BODY
AT0PV-02
VALVE BODY ASSEMBLY
1. INSTALL ASSEMBLED GASKETS ON UPPER VALVE BODY
Align the assembled gaskets with each bolt hole and install the screw.
Y_004026
2. PLACE UPPER VALVE BODY WITH GASKETS ON TOP OF LOWER VALVE BODY
Align each bolt hole and gaskets in the valve body.
Y_004027
3. INSTALL 28 BOLTS TO UPPER VALVE BODY
HINT: Each bolt length (mm, in.) is indicated below.
Torque: 6.5 N·m (65 kgf·cm, 56 in.·lbf)
Bolt length:
Bolt A: 45 mm (1.772 in.)
Bolt B: 35 mm (1.378 in.)
Bolt C: 20 mm (0.787 in.)
A
B
B
B
A
C
B
C
Q04021
Y_Z08944
4. INSTALL NO.5 SOLENOID VALVE
No. 5 Solenoid
Y004034
5. TURN OVER ASSEMBLY INSTALL OIL STRAINER AND PRESSURE RELIEF VALVE
AT5382
