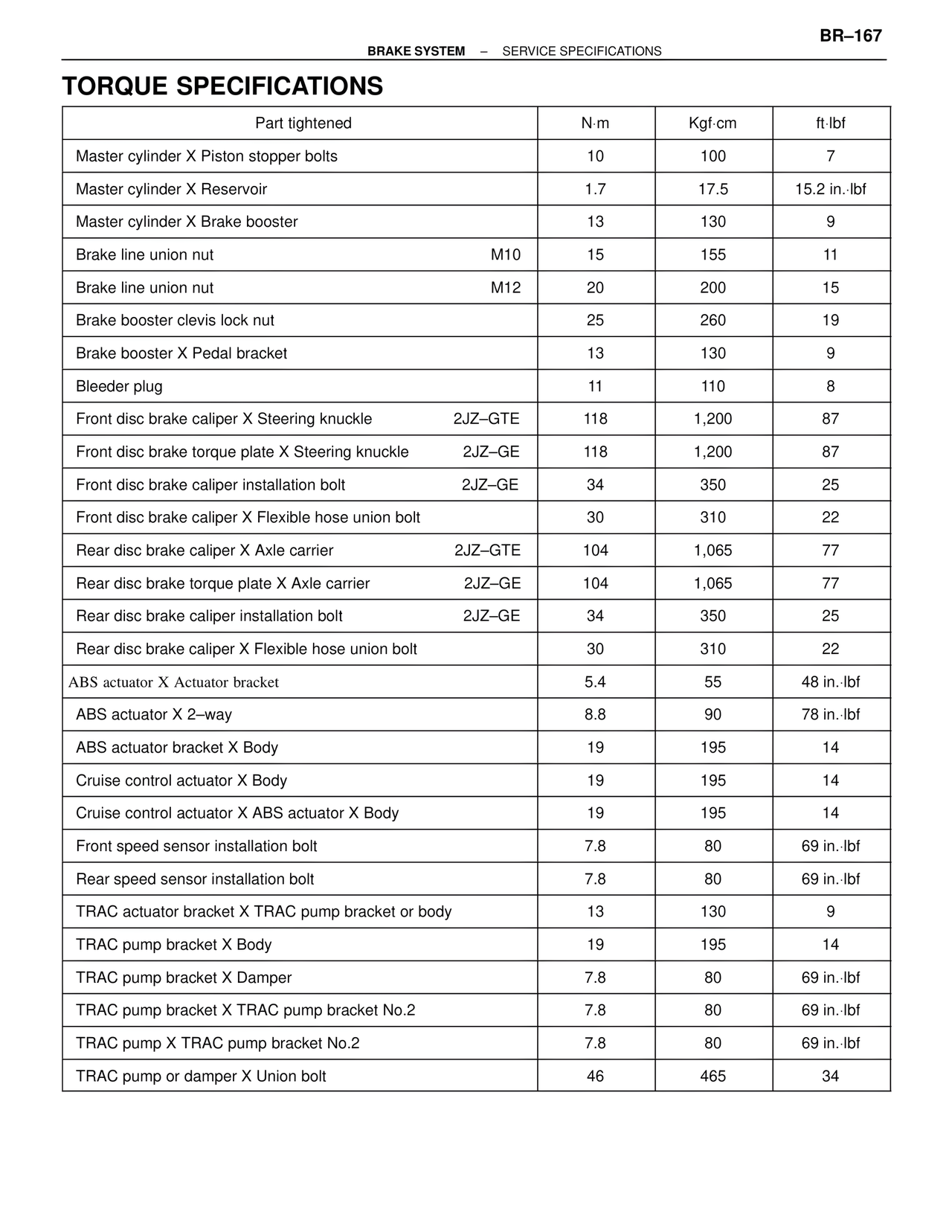

BR–167
BRAKE SYSTEM – SERVICE SPECIFICATIONS
TORQUE SPECIFICATIONS
Part tightened | N·m | Kgf·cm | ft·lbf
Master cylinder X Piston stopper bolts | 10 | 100 | 7
Master cylinder X Reservoir | 1.7 | 17.5 | 15.2 in.·lbf
Master cylinder X Brake booster | 13 | 130 | 9
Brake line union nut M10 | 15 | 155 | 11
Brake line union nut M12 | 20 | 200 | 15
Brake booster clevis lock nut | 25 | 260 | 19
Brake booster X Pedal bracket | 13 | 130 | 9
Bleeder plug | 11 | 110 | 8
Front disc brake caliper X Steering knuckle 2JZ–GTE | 118 | 1,200 | 87
Front disc brake torque plate X Steering knuckle 2JZ–GE | 118 | 1,200 | 87
Front disc brake caliper installation bolt 2JZ–GE | 34 | 350 | 25
Front disc brake caliper X Flexible hose union bolt | 30 | 310 | 22
Rear disc brake caliper X Axle carrier 2JZ–GTE | 104 | 1,065 | 77
Rear disc brake torque plate X Axle carrier 2JZ–GE | 104 | 1,065 | 77
Rear disc brake caliper installation bolt 2JZ–GE | 34 | 350 | 25
Rear disc brake caliper X Flexible hose union bolt | 30 | 310 | 22
ABS actuator X Actuator bracket | 5.4 | 55 | 48 in.·lbf
ABS actuator X 2–way | 8.8 | 90 | 78 in.·lbf
ABS actuator bracket X Body | 19 | 195 | 14
Cruise control actuator X Body | 19 | 195 | 14
Cruise control actuator X ABS actuator X Body | 19 | 195 | 14
Front speed sensor installation bolt | 7.8 | 80 | 69 in.·lbf
Rear speed sensor installation bolt | 7.8 | 80 | 69 in.·lbf
TRAC actuator bracket X TRAC pump bracket or body | 13 | 130 | 9
TRAC pump bracket X Body | 19 | 195 | 14
TRAC pump bracket X Damper | 7.8 | 80 | 69 in.·lbf
TRAC pump bracket X TRAC pump bracket No.2 | 7.8 | 80 | 69 in.·lbf
TRAC pump X TRAC pump bracket No.2 | 7.8 | 80 | 69 in.·lbf
TRAC pump or damper X Union bolt | 46 | 465 | 34
