CH-9
CHARGING SYSTEM — GENERATOR

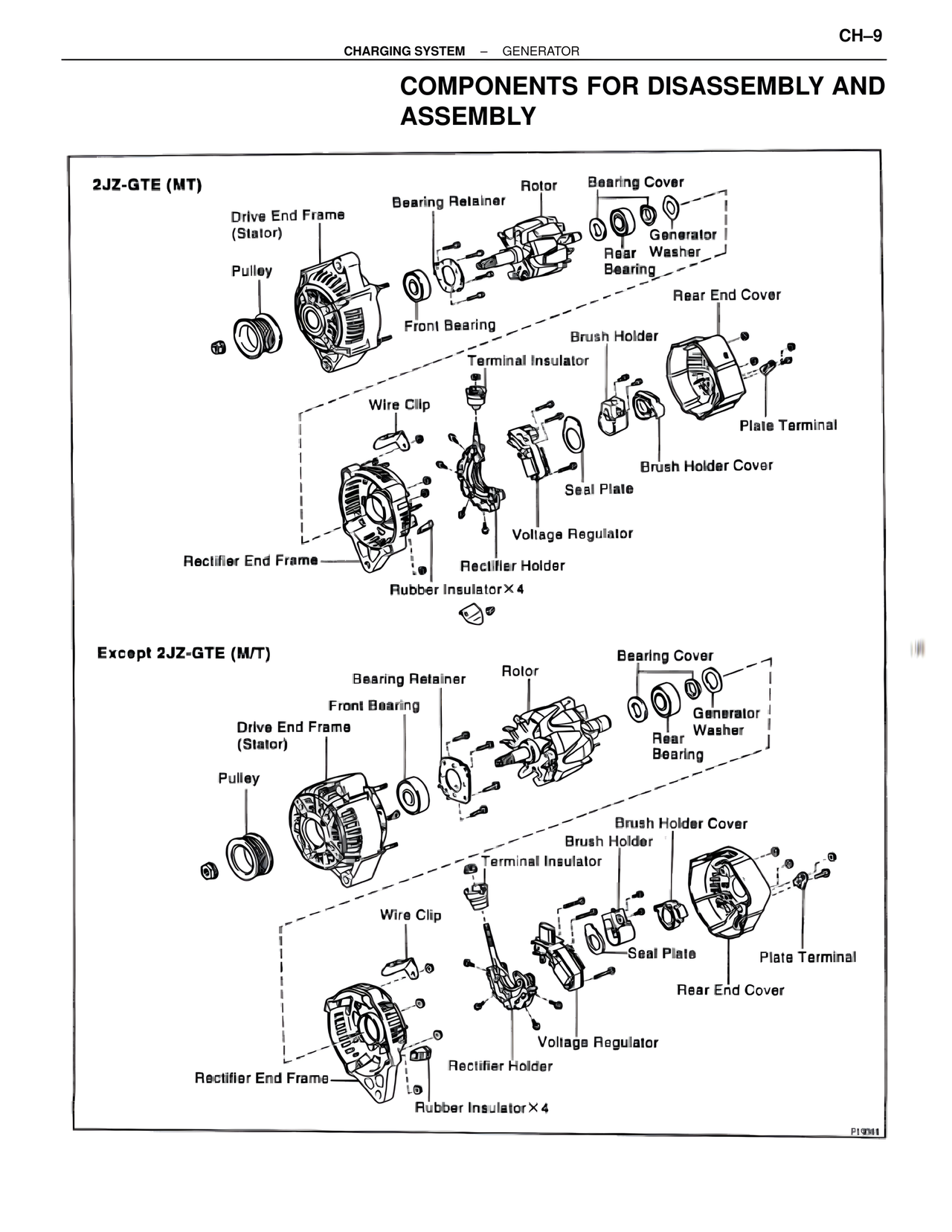

COMPONENTS FOR DISASSEMBLY AND ASSEMBLY
2JZ-GTE (MT)
Drive End Frame (Stator)
Pulley
Front Bearing
Bearing Retainer
Wire Clip
Terminal Insulator
Rectifier End Frame
Rubber Insulator X 4
Rotor
Bearing Cover
Generator Rear Washer
Bearing
Rear End Cover
Brush Holder
Plate Terminal
Brush Holder Cover
Seal Plate
Voltage Regulator
Rectifier Holder
Except 2JZ-GTE (M/T)
Bearing Retainer
Front Bearing
Drive End Frame (Stator)
Pulley
Wire Clip
Terminal Insulator
Rectifier End Frame
Rubber Insulator X 4
Rotor
Bearing Cover
Generator Washer
Rear Bearing
Brush Holder Cover
Brush Holder
Seal Plate
Plate Terminal
Rear End Cover
Voltage Regulator
Rectifier Holder
P19044
