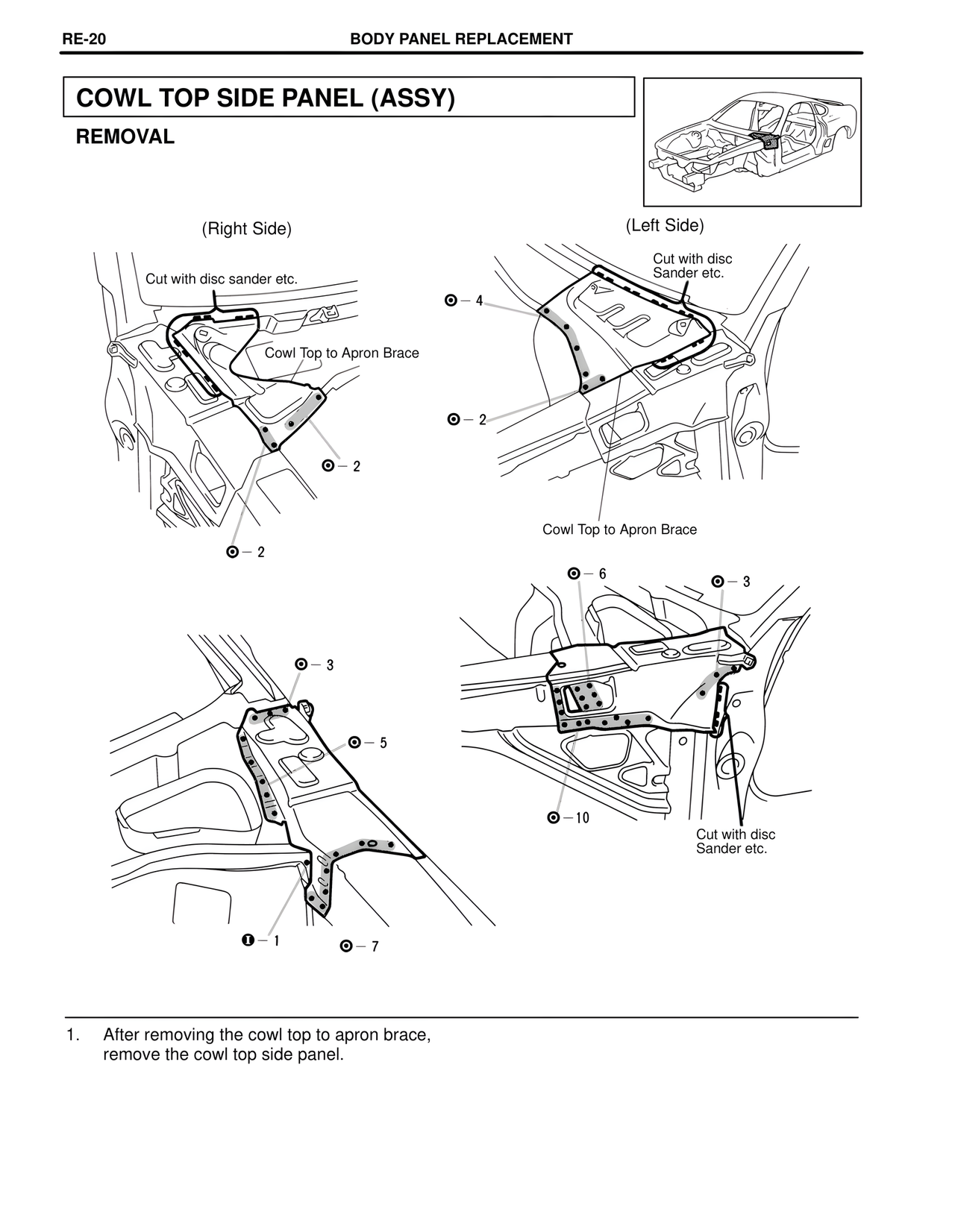

RE-20 BODY PANEL REPLACEMENT
COWL TOP SIDE PANEL (ASSY)
REMOVAL
(Right Side)
Cut with disc sander etc.
Cowl Top to Apron Brace
⊙ - 2
⊙ - 2
⊙ - 3
⊙ - 5
● - 1 ⊙ - 7
(Left Side)
Cut with disc
Sander etc.
⊙ - 4
⊙ - 2
Cowl Top to Apron Brace
⊙ - 6 ⊙ - 3
⊙ - 10
Cut with disc
Sander etc.
1. After removing the cowl top to apron brace,
remove the cowl top side panel.
