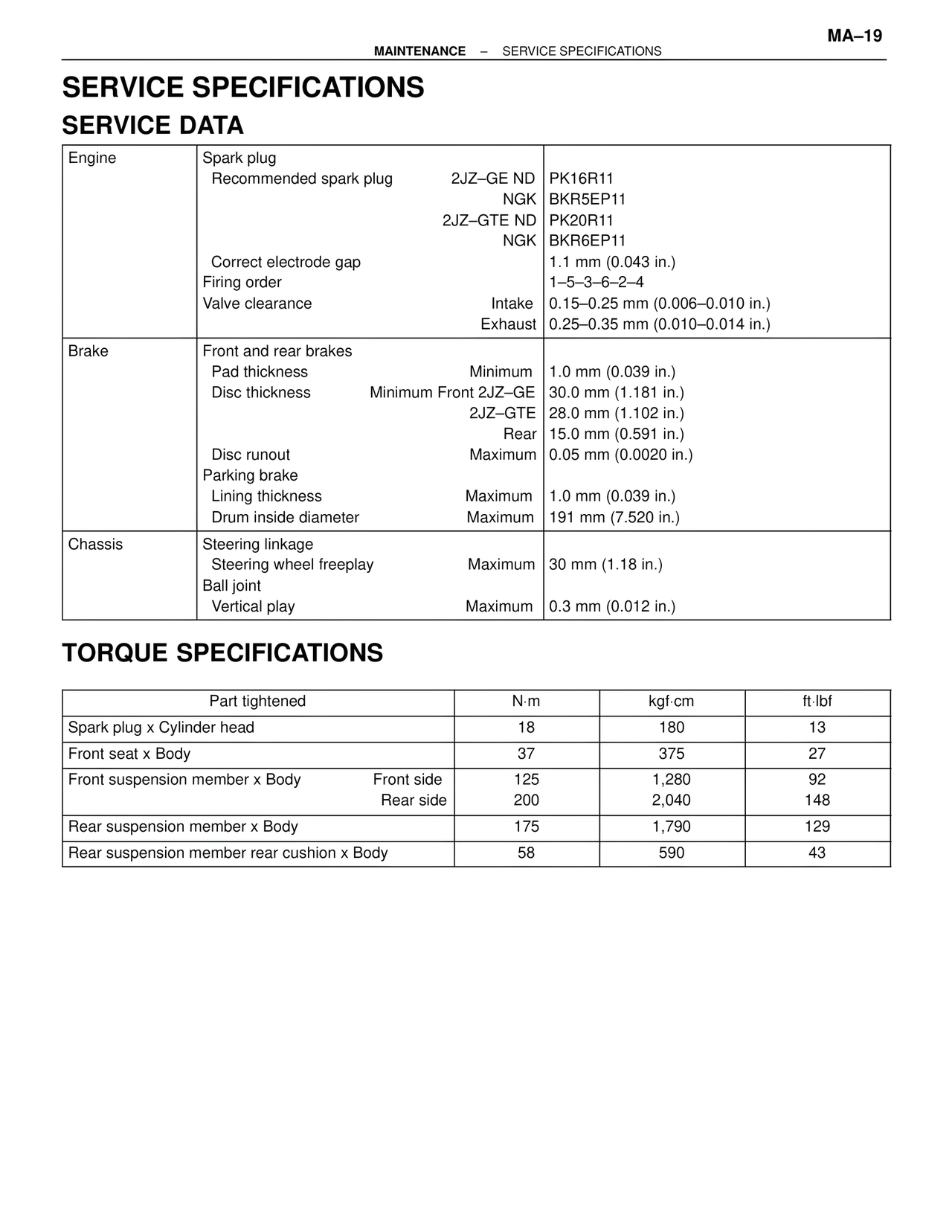

SERVICE SPECIFICATIONS
SERVICE DATA
Engine
Spark plug
Recommended spark plug
2JZ–GE ND | PK16R11
NGK | BKR5EP11
2JZ–GTE ND | PK20R11
NGK | BKR6EP11
Correct electrode gap | 1.1 mm (0.043 in.)
Firing order | 1–5–3–6–2–4
Valve clearance
Intake | 0.15–0.25 mm (0.006–0.010 in.)
Exhaust | 0.25–0.35 mm (0.010–0.014 in.)
Brake
Front and rear brakes
Pad thickness
Minimum | 1.0 mm (0.039 in.)
Disc thickness
Minimum Front 2JZ–GE | 30.0 mm (1.181 in.)
2JZ–GTE | 28.0 mm (1.102 in.)
Rear | 15.0 mm (0.591 in.)
Disc runout
Maximum | 0.05 mm (0.0020 in.)
Parking brake
Lining thickness
Maximum | 1.0 mm (0.039 in.)
Drum inside diameter
Maximum | 191 mm (7.520 in.)
Chassis
Steering linkage
Steering wheel freeplay
Maximum | 30 mm (1.18 in.)
Ball joint
Vertical play
Maximum | 0.3 mm (0.012 in.)
TORQUE SPECIFICATIONS
Part tightened | N·m | kgf·cm | ft·lbf
Spark plug x Cylinder head | 18 | 180 | 13
Front seat x Body | 37 | 375 | 27
Front suspension member x Body
Front side | 125 | 1,280 | 92
Rear side | 200 | 2,040 | 148
Rear suspension member x Body | 175 | 1,790 | 129
Rear suspension member rear cushion x Body | 58 | 590 | 43
