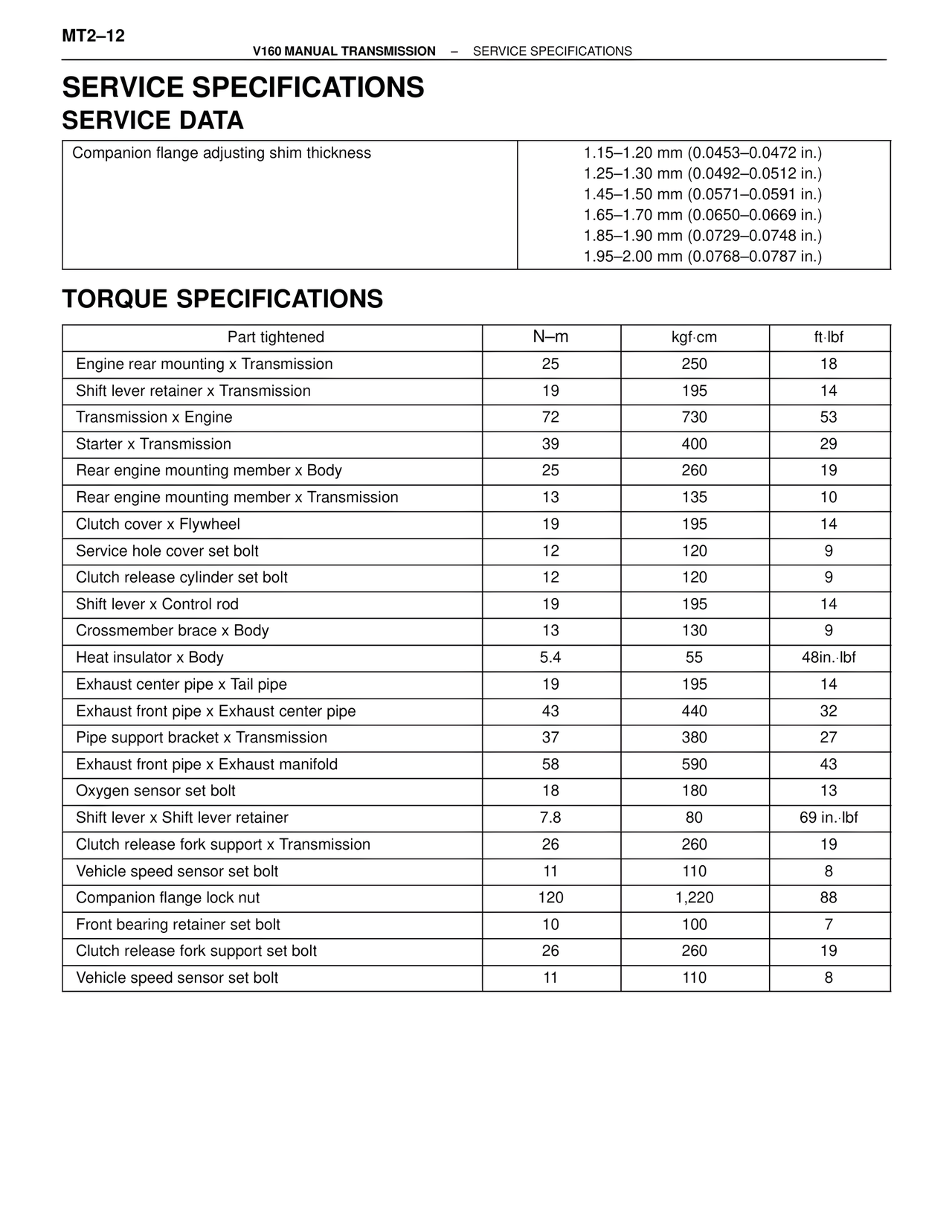

MT2–12
V160 MANUAL TRANSMISSION – SERVICE SPECIFICATIONS
SERVICE SPECIFICATIONS
SERVICE DATA
Companion flange adjusting shim thickness 1.15–1.20 mm (0.0453–0.0472 in.)
1.25–1.30 mm (0.0492–0.0512 in.)
1.45–1.50 mm (0.0571–0.0591 in.)
1.65–1.70 mm (0.0650–0.0669 in.)
1.85–1.90 mm (0.0729–0.0748 in.)
1.95–2.00 mm (0.0768–0.0787 in.)
TORQUE SPECIFICATIONS
Part tightened N–m kgf·cm ft·lbf
Engine rear mounting x Transmission 25 250 18
Shift lever retainer x Transmission 19 195 14
Transmission x Engine 72 730 53
Starter x Transmission 39 400 29
Rear engine mounting member x Body 25 260 19
Rear engine mounting member x Transmission 13 135 10
Clutch cover x Flywheel 19 195 14
Service hole cover set bolt 12 120 9
Clutch release cylinder set bolt 12 120 9
Shift lever x Control rod 19 195 14
Crossmember brace x Body 13 130 9
Heat insulator x Body 5.4 55 48in.·lbf
Exhaust center pipe x Tail pipe 19 195 14
Exhaust front pipe x Exhaust center pipe 43 440 32
Pipe support bracket x Transmission 37 380 27
Exhaust front pipe x Exhaust manifold 58 590 43
Oxygen sensor set bolt 18 180 13
Shift lever x Shift lever retainer 7.8 80 69 in.·lbf
Clutch release fork support x Transmission 26 260 19
Vehicle speed sensor set bolt 11 110 8
Companion flange lock nut 120 1,220 88
Front bearing retainer set bolt 10 100 7
Clutch release fork support set bolt 26 260 19
Vehicle speed sensor set bolt 11 110 8
