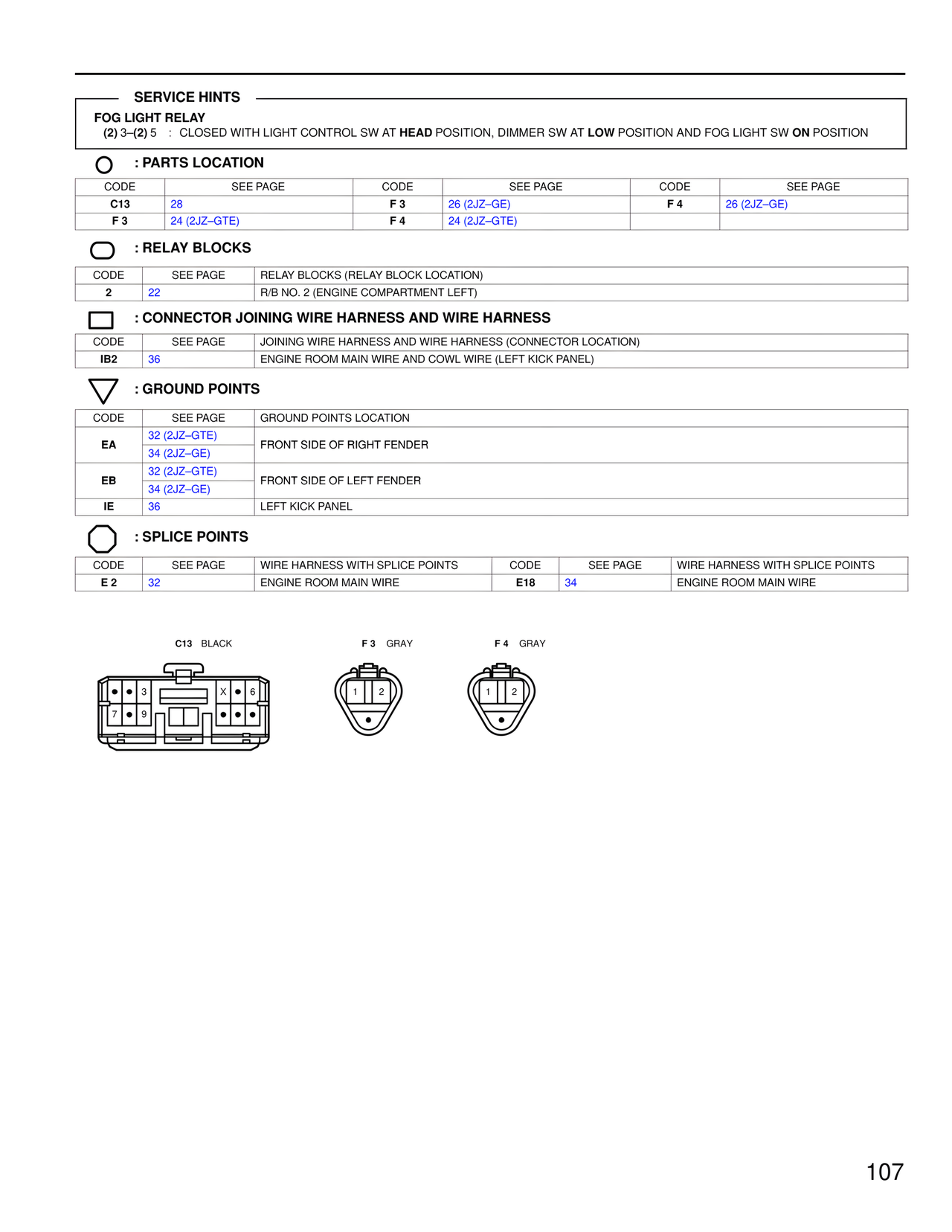

SERVICE HINTS
FOG LIGHT RELAY
(2) 3–(2) 5 : CLOSED WITH LIGHT CONTROL SW AT HEAD POSITION, DIMMER SW AT LOW POSITION AND FOG LIGHT SW ON POSITION
: PARTS LOCATION
CODE | SEE PAGE | CODE | SEE PAGE | CODE | SEE PAGE
C13 | 28 | F 3 | 26 (2JZ–GE) | F 4 | 26 (2JZ–GE)
F 3 | 24 (2JZ–GTE) | F 4 | 24 (2JZ–GTE)
: RELAY BLOCKS
CODE | SEE PAGE | RELAY BLOCKS (RELAY BLOCK LOCATION)
2 | 22 | R/B NO. 2 (ENGINE COMPARTMENT LEFT)
: CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS
CODE | SEE PAGE | JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION)
IB2 | 36 | ENGINE ROOM MAIN WIRE AND COWL WIRE (LEFT KICK PANEL)
: GROUND POINTS
CODE | SEE PAGE | GROUND POINTS LOCATION
EA | 32 (2JZ–GTE) | FRONT SIDE OF RIGHT FENDER
| 34 (2JZ–GE) |
EB | 32 (2JZ–GTE) | FRONT SIDE OF LEFT FENDER
| 34 (2JZ–GE) |
IE | 36 | LEFT KICK PANEL
: SPLICE POINTS
CODE | SEE PAGE | WIRE HARNESS WITH SPLICE POINTS | CODE | SEE PAGE | WIRE HARNESS WITH SPLICE POINTS
E 2 | 32 | ENGINE ROOM MAIN WIRE | E18 | 34 | ENGINE ROOM MAIN WIRE
C13 BLACK
F 3 GRAY
F 4 GRAY
107
