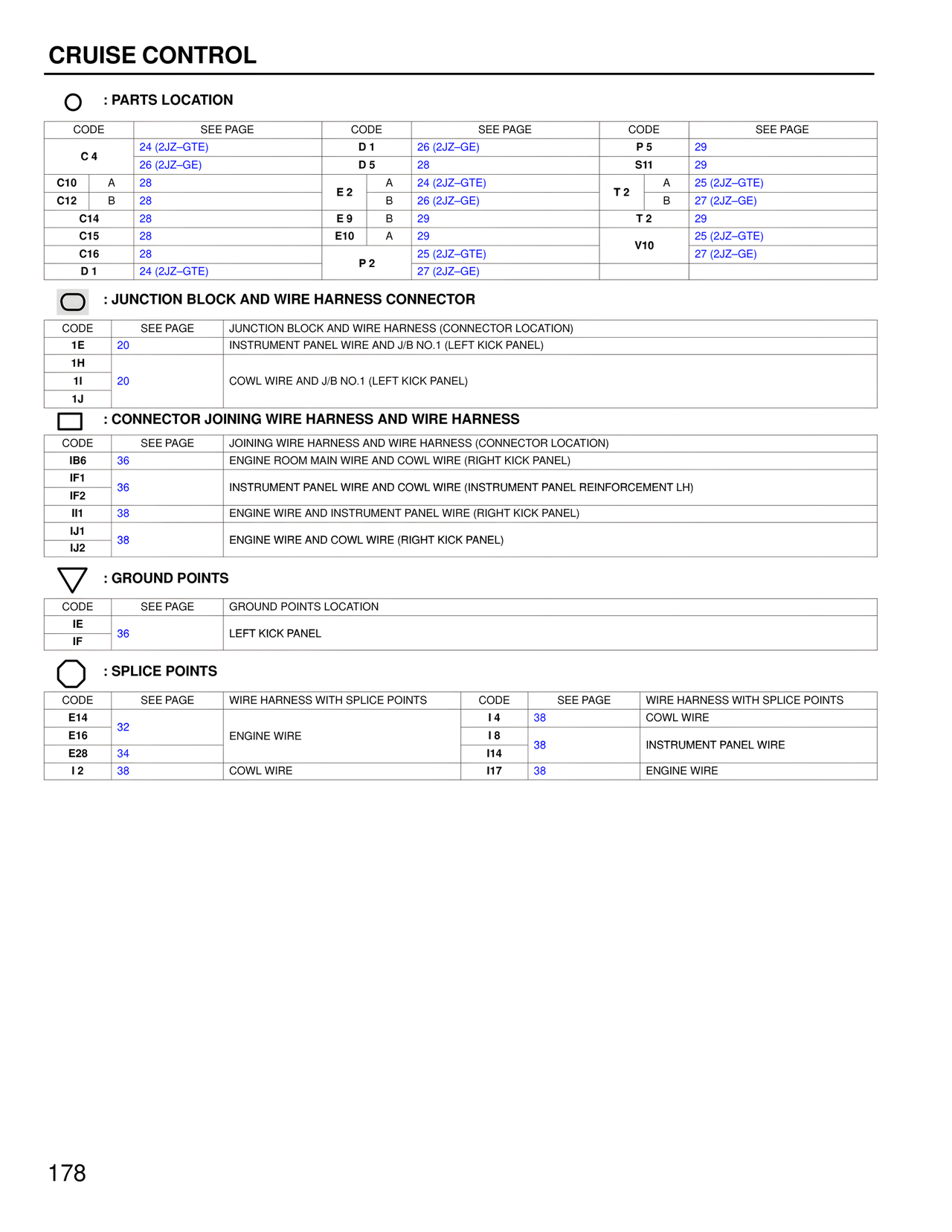

CRUISE CONTROL
: PARTS LOCATION
CODE SEE PAGE CODE SEE PAGE CODE SEE PAGE
C 4 24 (2JZ–GTE) D 1 26 (2JZ–GE) P 5 29
26 (2JZ–GE) D 5 28 S11 29
C10 A 28 E 2 A 24 (2JZ–GTE) T 2 A 25 (2JZ–GTE)
C12 B 28 B 26 (2JZ–GE) B 27 (2JZ–GE)
C14 28 E 9 B 29 T 2 29
C15 28 E10 A 29 V10 25 (2JZ–GTE)
C16 28 P 2 25 (2JZ–GTE) 27 (2JZ–GE)
D 1 24 (2JZ–GTE) 27 (2JZ–GE)
: JUNCTION BLOCK AND WIRE HARNESS CONNECTOR
CODE SEE PAGE JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION)
1E 20 INSTRUMENT PANEL WIRE AND J/B NO.1 (LEFT KICK PANEL)
1H
1I 20 COWL WIRE AND J/B NO.1 (LEFT KICK PANEL)
1J
: CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS
CODE SEE PAGE JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION)
IB6 36 ENGINE ROOM MAIN WIRE AND COWL WIRE (RIGHT KICK PANEL)
IF1 36 INSTRUMENT PANEL WIRE AND COWL WIRE (INSTRUMENT PANEL REINFORCEMENT LH)
IF2
II1 38 ENGINE WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL)
IJ1 38 ENGINE WIRE AND COWL WIRE (RIGHT KICK PANEL)
IJ2
: GROUND POINTS
CODE SEE PAGE GROUND POINTS LOCATION
IE 36 LEFT KICK PANEL
IF
: SPLICE POINTS
CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS
E14 32 ENGINE WIRE I 4 38 COWL WIRE
E16 I 8 38 INSTRUMENT PANEL WIRE
E28 34 I14 38
I 2 38 COWL WIRE I17 38 ENGINE WIRE
178
