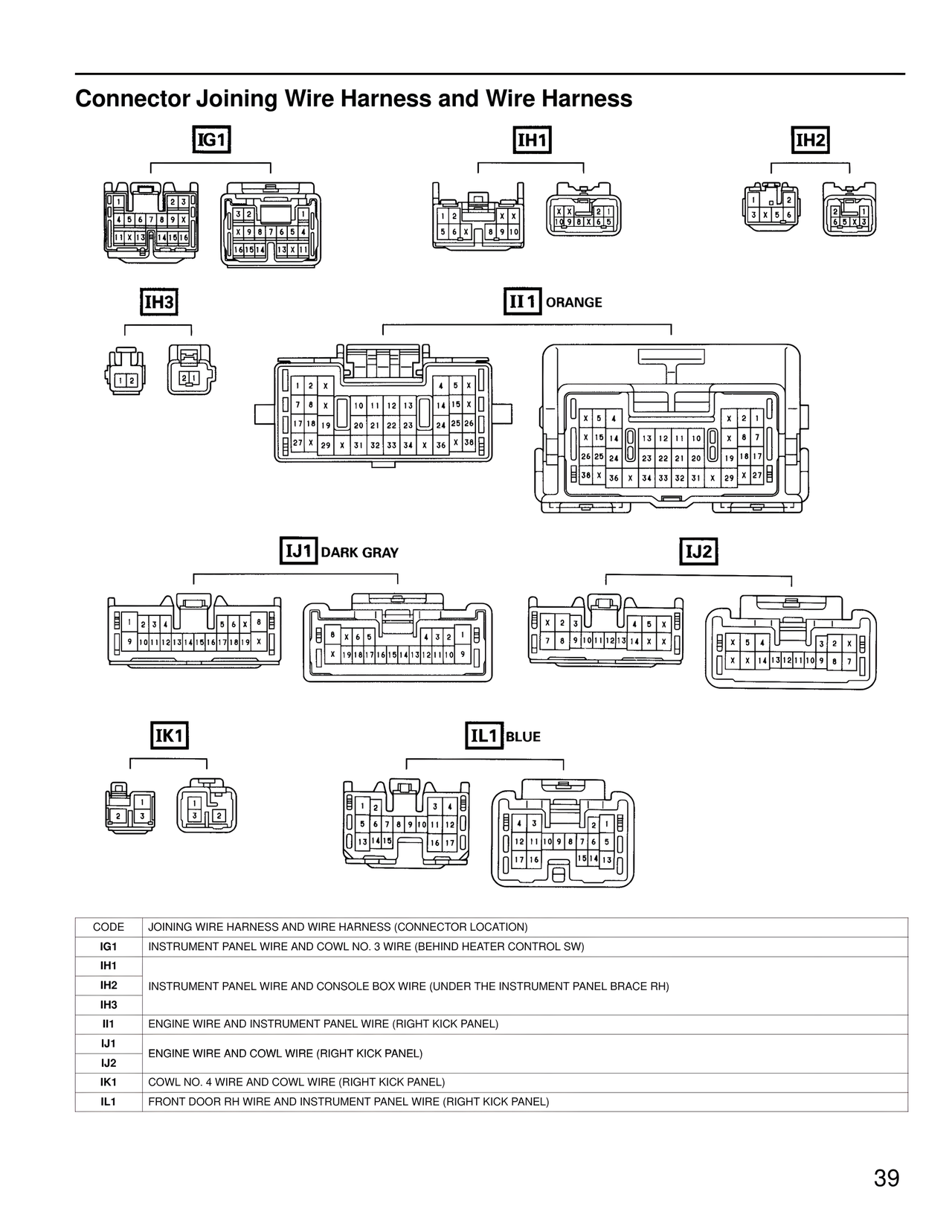

Connector Joining Wire Harness and Wire Harness
IG1
IH1
IH2
IH3
II1 ORANGE
1 2 X
4 5 X
7 8 X
10 11 12 13
14 15 X
17 18 19
20 21 22 23
24 25 26
27 X
29 X
31 32 33 34 X
36
38
X 5 4
X 2
X 15 14
13 12 11 10
X 8 7
26 25 24
23 22 21 20
19 18 17
38 X
36 X
34 33 32 31 X
29 X 27
IJ1 DARK GRAY
IJ2
1 2 3 4
5 6 X 8
9 10 11 12 13 14 15 16 17 18 19 X
8 X 6 5
4 3 2 1
X 19 18 17 16 15 14 13 12 11 10 9
X 2 3
4 5 X
7 8 9 10 11 12 13 14 X
X 5 4
3 2 X
X 14 13 12 11 10 9 8 7
IK1
IL1 BLUE
2 3
3 2
1 2
3 4
5 6 7 8 9 10 11 12
13 14 15
16 17
4 3
2 1
12 11 10 9 8 7 6 5
17 16
15 14 13
CODE JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION)
IG1 INSTRUMENT PANEL WIRE AND COWL NO. 3 WIRE (BEHIND HEATER CONTROL SW)
IH1
IH2 INSTRUMENT PANEL WIRE AND CONSOLE BOX WIRE (UNDER THE INSTRUMENT PANEL BRACE RH)
IH3
II1 ENGINE WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL)
IJ1 ENGINE WIRE AND COWL WIRE (RIGHT KICK PANEL)
IJ2
IK1 COWL NO. 4 WIRE AND COWL WIRE (RIGHT KICK PANEL)
IL1 FRONT DOOR RH WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL)
