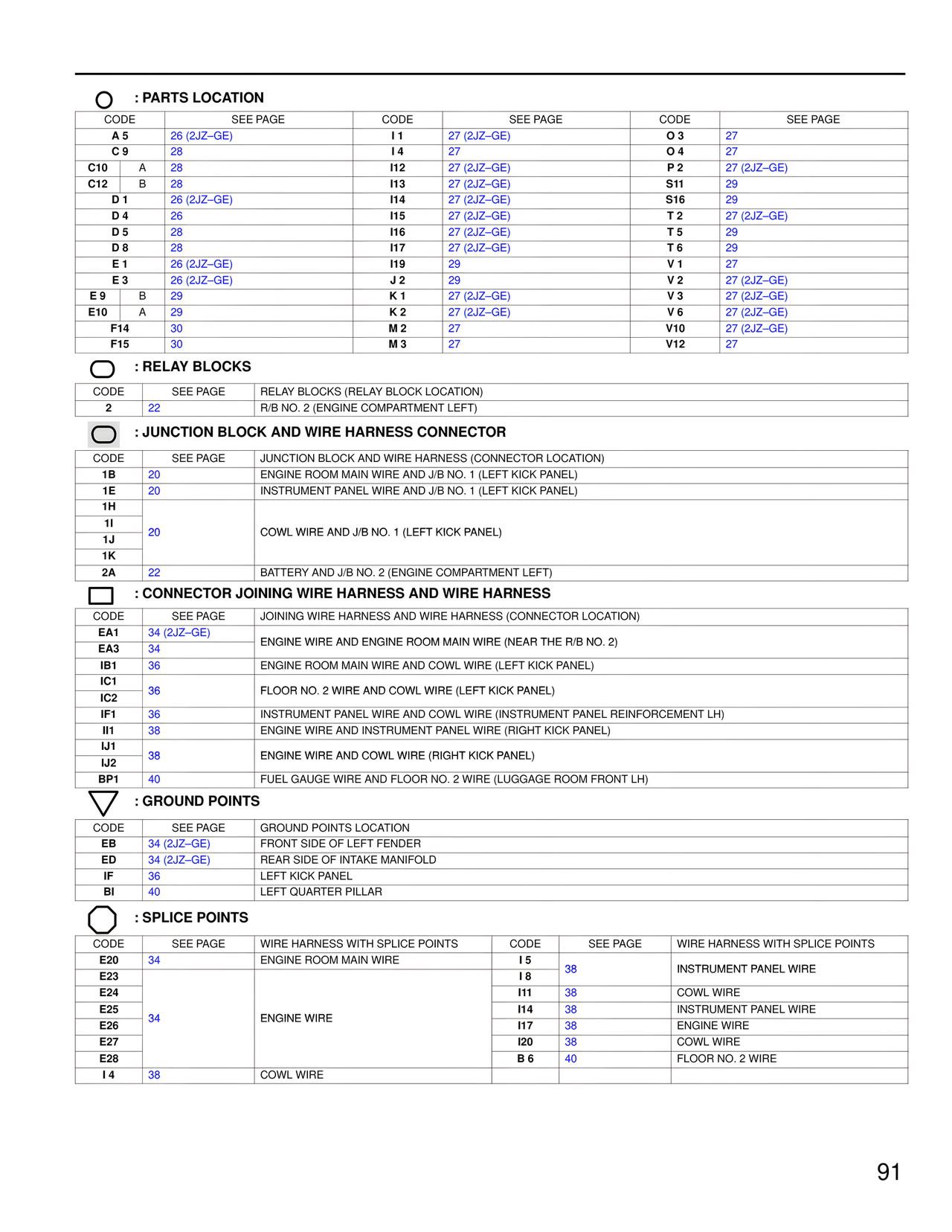

: PARTS LOCATION
CODE SEE PAGE CODE SEE PAGE CODE SEE PAGE
A 5 26 (2JZ–GE) I 1 27 (2JZ–GE) O 3 27
C 9 28 I 4 27 O 4 27
C10 A 28 I12 27 (2JZ–GE) P 2 27 (2JZ–GE)
C12 B 28 I13 27 (2JZ–GE) S11 29
D 1 26 (2JZ–GE) I14 27 (2JZ–GE) S16 29
D 4 26 I15 27 (2JZ–GE) T 2 27 (2JZ–GE)
D 5 28 I16 27 (2JZ–GE) T 5 29
D 8 28 I17 27 (2JZ–GE) T 6 29
E 1 26 (2JZ–GE) I19 29 V 1 27
E 3 26 (2JZ–GE) J 2 29 V 2 27 (2JZ–GE)
E 9 B 29 K 1 27 (2JZ–GE) V 3 27 (2JZ–GE)
E10 A 29 K 2 27 (2JZ–GE) V 6 27 (2JZ–GE)
F14 30 M 2 27 V10 27 (2JZ–GE)
F15 30 M 3 27 V12 27
: RELAY BLOCKS
CODE SEE PAGE RELAY BLOCKS (RELAY BLOCK LOCATION)
2 22 R/B NO. 2 (ENGINE COMPARTMENT LEFT)
: JUNCTION BLOCK AND WIRE HARNESS CONNECTOR
CODE SEE PAGE JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION)
1B 20 ENGINE ROOM MAIN WIRE AND J/B NO. 1 (LEFT KICK PANEL)
1E 20 INSTRUMENT PANEL WIRE AND J/B NO. 1 (LEFT KICK PANEL)
1H
1I 20 COWL WIRE AND J/B NO. 1 (LEFT KICK PANEL)
1J
1K
2A 22 BATTERY AND J/B NO. 2 (ENGINE COMPARTMENT LEFT)
: CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS
CODE SEE PAGE JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION)
EA1 34 (2JZ–GE)
EA3 34 ENGINE WIRE AND ENGINE ROOM MAIN WIRE (NEAR THE R/B NO. 2)
IB1 36 ENGINE ROOM MAIN WIRE AND COWL WIRE (LEFT KICK PANEL)
IC1 36 FLOOR NO. 2 WIRE AND COWL WIRE (LEFT KICK PANEL)
IC2
IF1 36 INSTRUMENT PANEL WIRE AND COWL WIRE (INSTRUMENT PANEL REINFORCEMENT LH)
II1 38 ENGINE WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL)
IJ1 38 ENGINE WIRE AND COWL WIRE (RIGHT KICK PANEL)
IJ2
BP1 40 FUEL GAUGE WIRE AND FLOOR NO. 2 WIRE (LUGGAGE ROOM FRONT LH)
: GROUND POINTS
CODE SEE PAGE GROUND POINTS LOCATION
EB 34 (2JZ–GE) FRONT SIDE OF LEFT FENDER
ED 34 (2JZ–GE) REAR SIDE OF INTAKE MANIFOLD
IF 36 LEFT KICK PANEL
BI 40 LEFT QUARTER PILLAR
: SPLICE POINTS
CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS
E20 34 ENGINE ROOM MAIN WIRE I 5 38 INSTRUMENT PANEL WIRE
E23 I 8
E24 I11 38 COWL WIRE
E25 34 ENGINE WIRE I14 38 INSTRUMENT PANEL WIRE
E26 I17 38 ENGINE WIRE
E27 I20 38 COWL WIRE
E28 B 6 40 FLOOR NO. 2 WIRE
I 4 38 COWL WIRE
91
