D–164

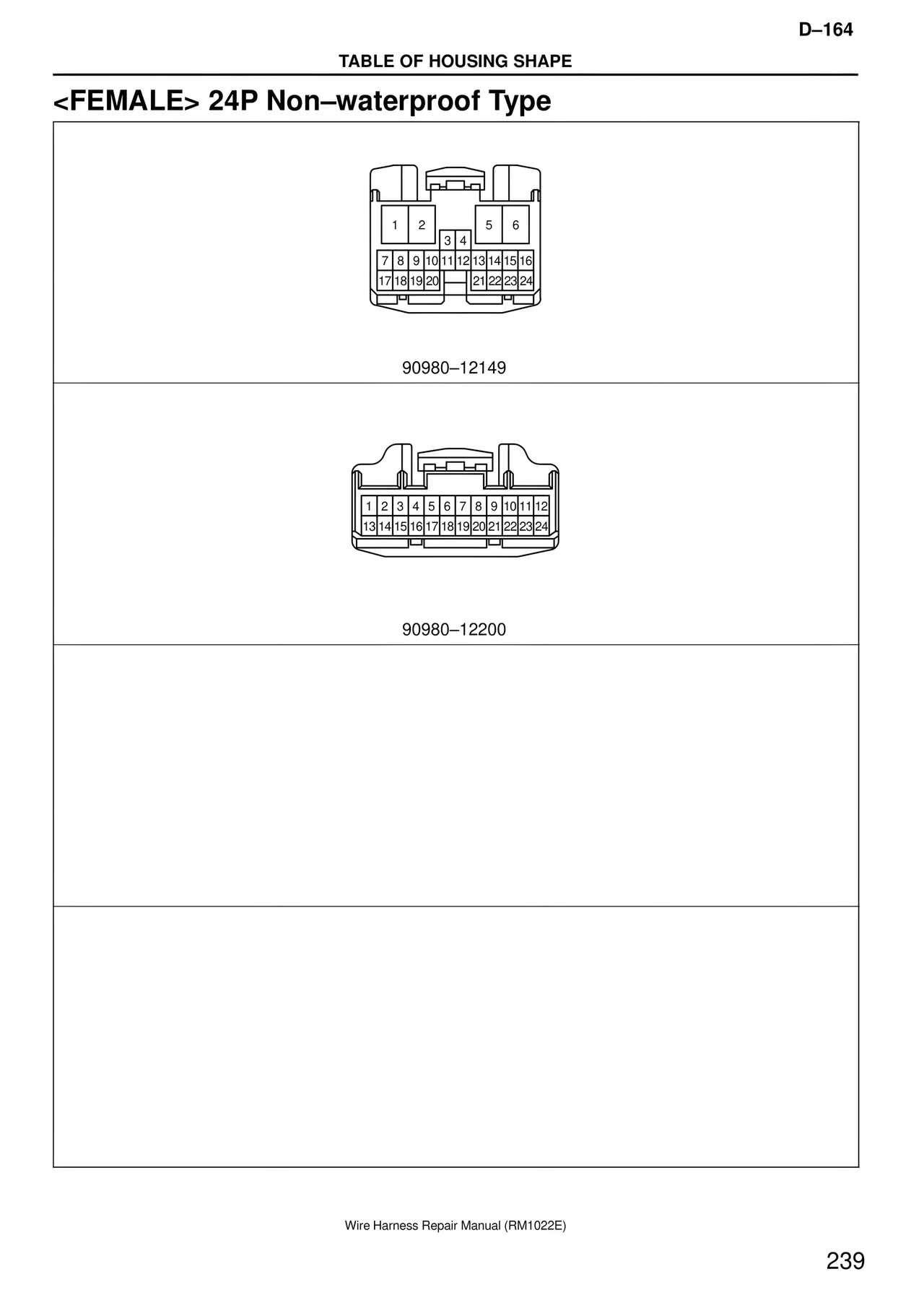

TABLE OF HOUSING SHAPE
<FEMALE> 24P Non–waterproof Type
1 2 5 6
3 4
7 8 9 10 11 12 13 14 15 16
17 18 19 20 — 21 22 23 24
90980–12149
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
90980–12200
Wire Harness Repair Manual (RM1022E)
239
