D–173

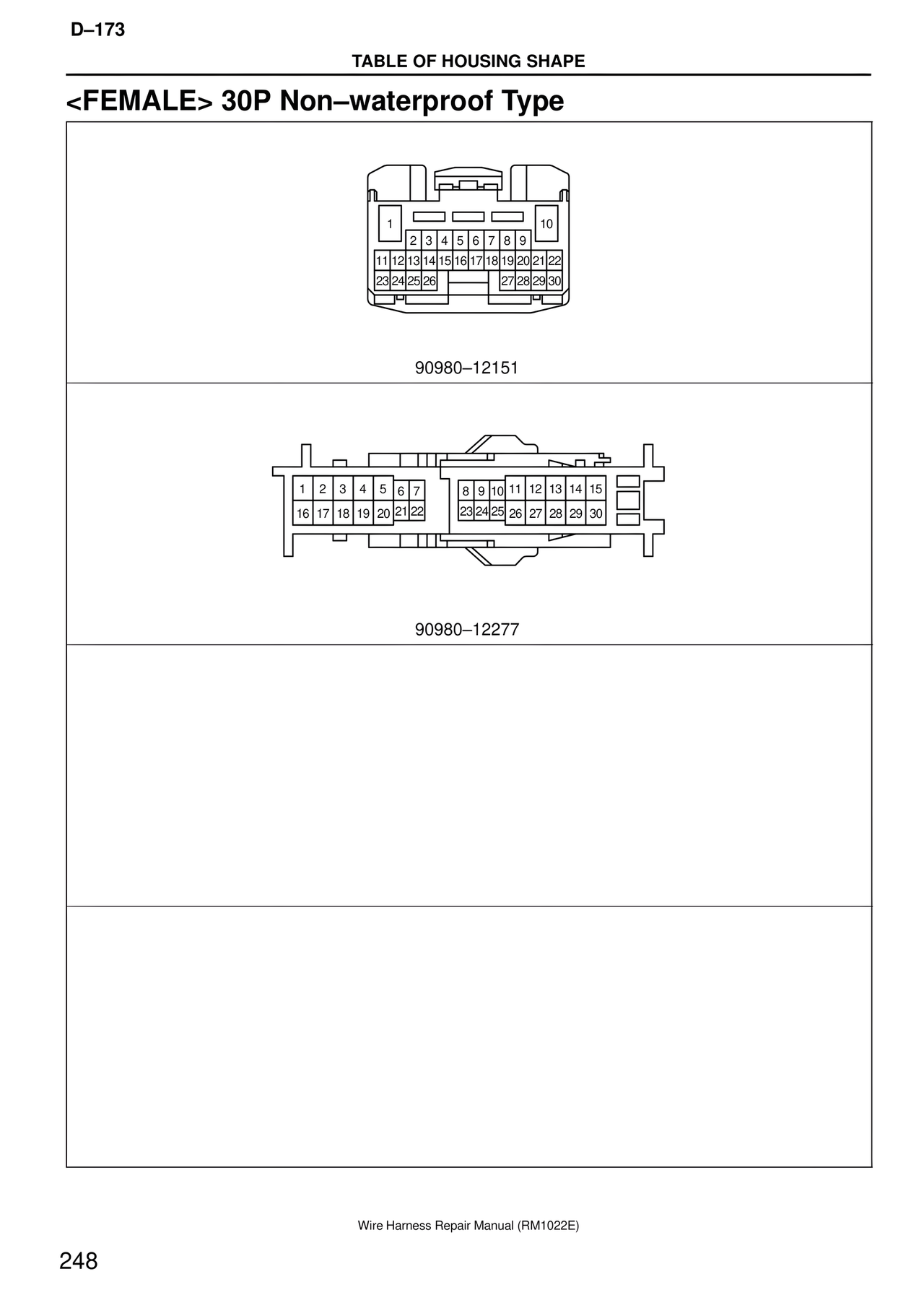

TABLE OF HOUSING SHAPE
<FEMALE> 30P Non–waterproof Type
1 10
2 3 4 5 6 7 8 9
11 12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30
90980–12151
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
90980–12277
Wire Harness Repair Manual (RM1022E)
248
