E–13

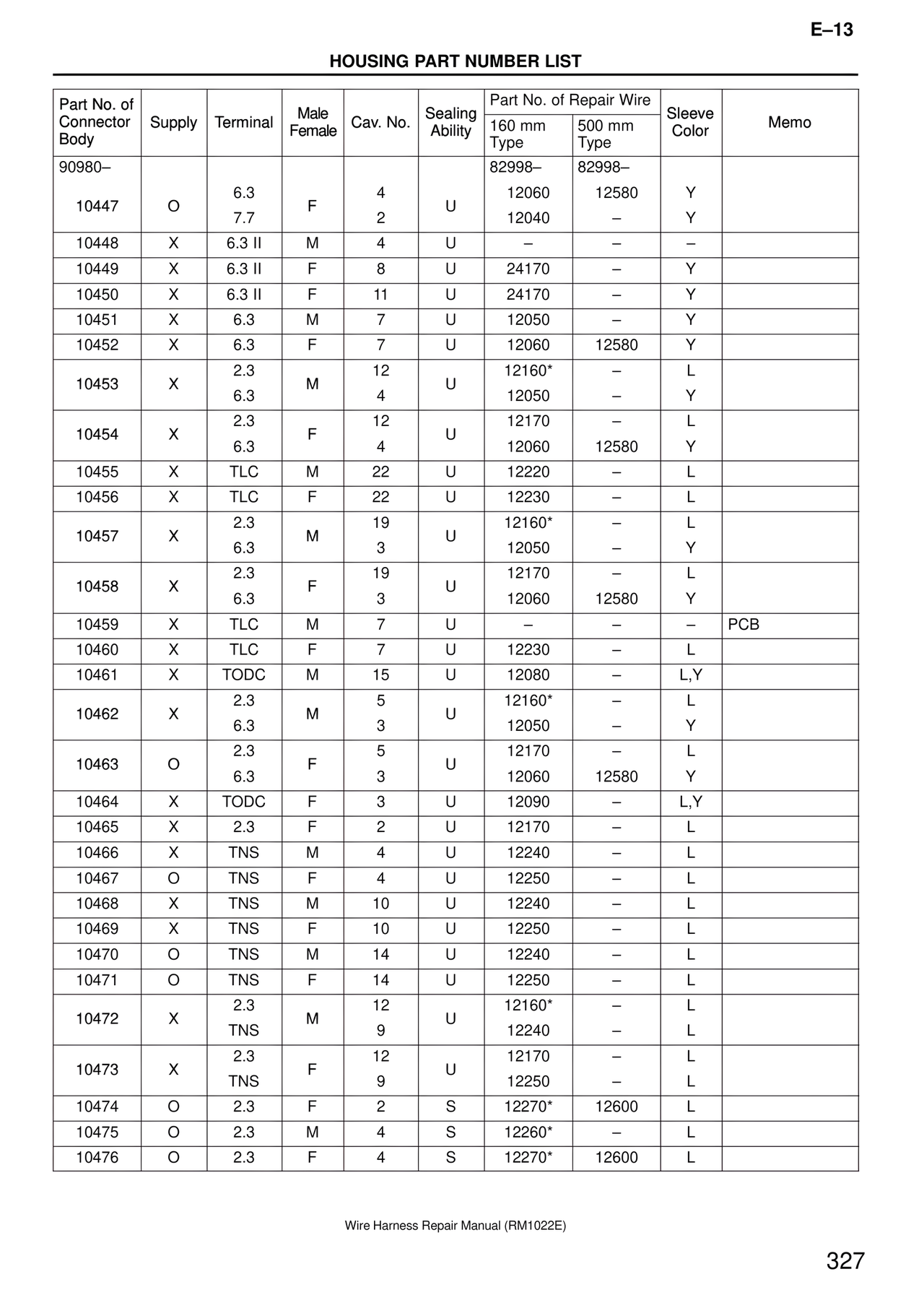

HOUSING PART NUMBER LIST
Part No. of Connector Body | Supply | Terminal | Male Female | Cav. No. | Sealing Ability | Part No. of Repair Wire 160 mm Type | Part No. of Repair Wire 500 mm Type | Sleeve Color | Memo
90980–
10447 | O | 6.3 | F | 4 | U | 82998–12060 | 82998–12580 | Y
10447 | O | 7.7 | F | 2 | U | 82998–12040 | – | Y
10448 | X | 6.3 II | M | 4 | U | – | – | –
10449 | X | 6.3 II | F | 8 | U | 24170 | – | Y
10450 | X | 6.3 II | F | 11 | U | 24170 | – | Y
10451 | X | 6.3 | M | 7 | U | 12050 | – | Y
10452 | X | 6.3 | F | 7 | U | 12060 | 12580 | Y
10453 | X | 2.3 | M | 12 | U | 12160* | – | L
10453 | X | 6.3 | M | 4 | U | 12050 | – | Y
10454 | X | 2.3 | F | 12 | U | 12170 | – | L
10454 | X | 6.3 | F | 4 | U | 12060 | 12580 | Y
10455 | X | TLC | M | 22 | U | 12220 | – | L
10456 | X | TLC | F | 22 | U | 12230 | – | L
10457 | X | 2.3 | M | 19 | U | 12160* | – | L
10457 | X | 6.3 | M | 3 | U | 12050 | – | Y
10458 | X | 2.3 | F | 19 | U | 12170 | – | L
10458 | X | 6.3 | F | 3 | U | 12060 | 12580 | Y
10459 | X | TLC | M | 7 | U | – | – | – | PCB
10460 | X | TLC | F | 7 | U | 12230 | – | L
10461 | X | TODC | M | 15 | U | 12080 | – | L,Y
10462 | X | 2.3 | M | 5 | U | 12160* | – | L
10462 | X | 6.3 | M | 3 | U | 12050 | – | Y
10463 | O | 2.3 | F | 5 | U | 12170 | – | L
10463 | O | 6.3 | F | 3 | U | 12060 | 12580 | Y
10464 | X | TODC | F | 3 | U | 12090 | – | L,Y
10465 | X | 2.3 | F | 2 | U | 12170 | – | L
10466 | X | TNS | M | 4 | U | 12240 | – | L
10467 | O | TNS | F | 4 | U | 12250 | – | L
10468 | X | TNS | M | 10 | U | 12240 | – | L
10469 | X | TNS | F | 10 | U | 12250 | – | L
10470 | O | TNS | M | 14 | U | 12240 | – | L
10471 | O | TNS | F | 14 | U | 12250 | – | L
10472 | X | 2.3 | M | 12 | U | 12160* | – | L
10472 | X | TNS | M | 9 | U | 12240 | – | L
10473 | X | 2.3 | F | 12 | U | 12170 | – | L
10473 | X | TNS | F | 9 | U | 12250 | – | L
10474 | O | 2.3 | F | 2 | S | 12270* | 12600 | L
10475 | O | 2.3 | M | 4 | S | 12260* | – | L
10476 | O | 2.3 | F | 4 | S | 12270* | 12600 | L
Wire Harness Repair Manual (RM1022E)
327
