E–46

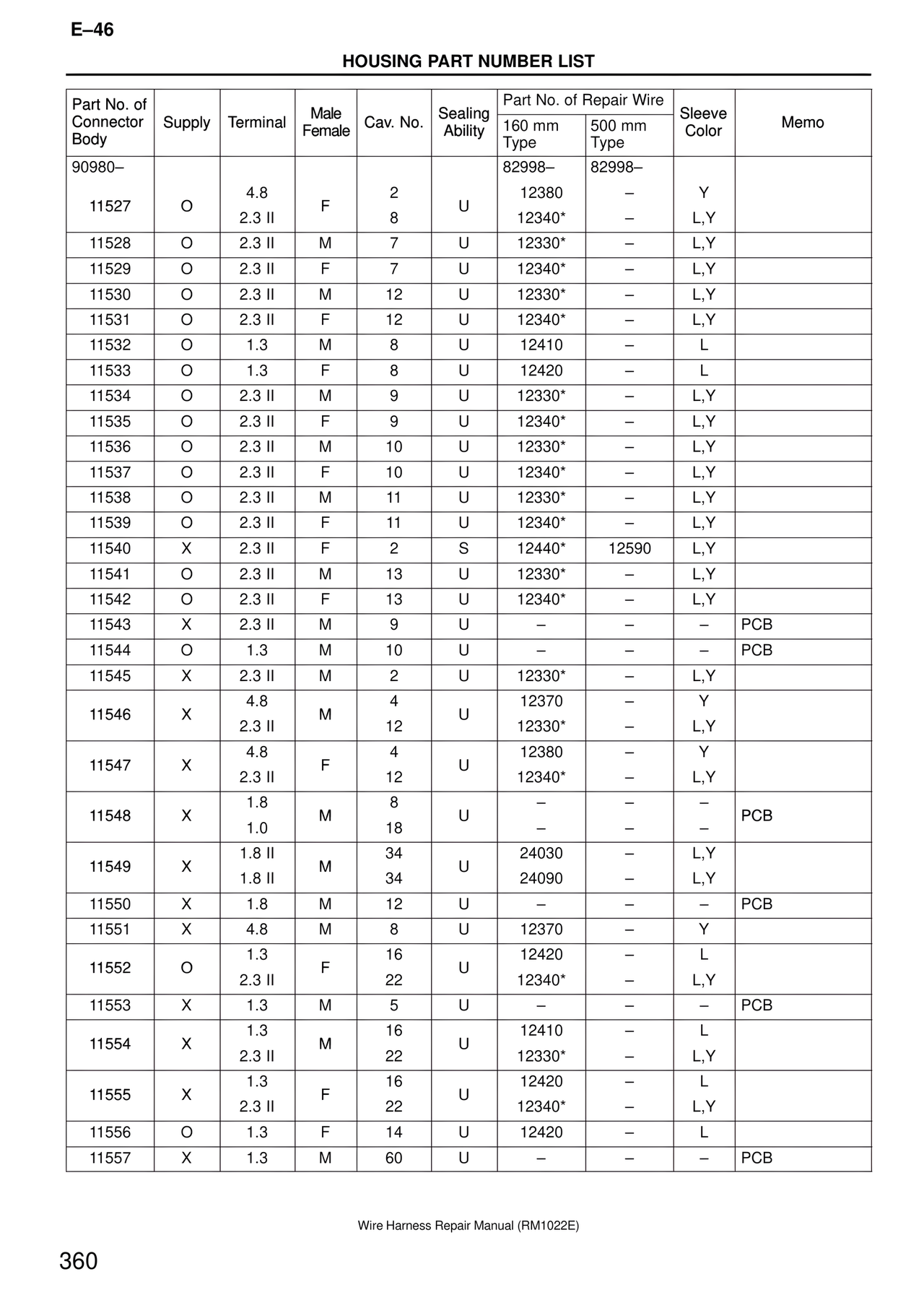

HOUSING PART NUMBER LIST
Part No. of Connector Body | Supply | Terminal | Male Female | Cav. No. | Sealing Ability | Part No. of Repair Wire 160 mm Type | Part No. of Repair Wire 500 mm Type | Sleeve Color | Memo
90980–
82998–
82998–
11527 | O | 4.8 | F | 2 | U | 12380 | – | Y
11527 | O | 2.3 II | F | 8 | U | 12340* | – | L,Y
11528 | O | 2.3 II | M | 7 | U | 12330* | – | L,Y
11529 | O | 2.3 II | F | 7 | U | 12340* | – | L,Y
11530 | O | 2.3 II | M | 12 | U | 12330* | – | L,Y
11531 | O | 2.3 II | F | 12 | U | 12340* | – | L,Y
11532 | O | 1.3 | M | 8 | U | 12410 | – | L
11533 | O | 1.3 | F | 8 | U | 12420 | – | L
11534 | O | 2.3 II | M | 9 | U | 12330* | – | L,Y
11535 | O | 2.3 II | F | 9 | U | 12340* | – | L,Y
11536 | O | 2.3 II | M | 10 | U | 12330* | – | L,Y
11537 | O | 2.3 II | F | 10 | U | 12340* | – | L,Y
11538 | O | 2.3 II | M | 11 | U | 12330* | – | L,Y
11539 | O | 2.3 II | F | 11 | U | 12340* | – | L,Y
11540 | X | 2.3 II | F | 2 | S | 12440* | 12590 | L,Y
11541 | O | 2.3 II | M | 13 | U | 12330* | – | L,Y
11542 | O | 2.3 II | F | 13 | U | 12340* | – | L,Y
11543 | X | 2.3 II | M | 9 | U | – | – | – | PCB
11544 | O | 1.3 | M | 10 | U | – | – | – | PCB
11545 | X | 2.3 II | M | 2 | U | 12330* | – | L,Y
11546 | X | 4.8 | M | 4 | U | 12370 | – | Y
11546 | X | 2.3 II | M | 12 | U | 12330* | – | L,Y
11547 | X | 4.8 | F | 4 | U | 12380 | – | Y
11547 | X | 2.3 II | F | 12 | U | 12340* | – | L,Y
11548 | X | 1.8 | M | 8 | U | – | – | – | PCB
11548 | X | 1.0 | M | 18 | U | – | – | – | PCB
11549 | X | 1.8 II | M | 34 | U | 24030 | – | L,Y
11549 | X | 1.8 II | M | 34 | U | 24090 | – | L,Y
11550 | X | 1.8 | M | 12 | U | – | – | – | PCB
11551 | X | 4.8 | M | 8 | U | 12370 | – | Y
11552 | O | 1.3 | F | 16 | U | 12420 | – | L
11552 | O | 2.3 II | F | 22 | U | 12340* | – | L,Y
11553 | X | 1.3 | M | 5 | U | – | – | – | PCB
11554 | X | 1.3 | M | 16 | U | 12410 | – | L
11554 | X | 2.3 II | M | 22 | U | 12330* | – | L,Y
11555 | X | 1.3 | F | 16 | U | 12420 | – | L
11555 | X | 2.3 II | F | 22 | U | 12340* | – | L,Y
11556 | O | 1.3 | F | 14 | U | 12420 | – | L
11557 | X | 1.3 | M | 60 | U | – | – | – | PCB
Wire Harness Repair Manual (RM1022E)
360
