E–58

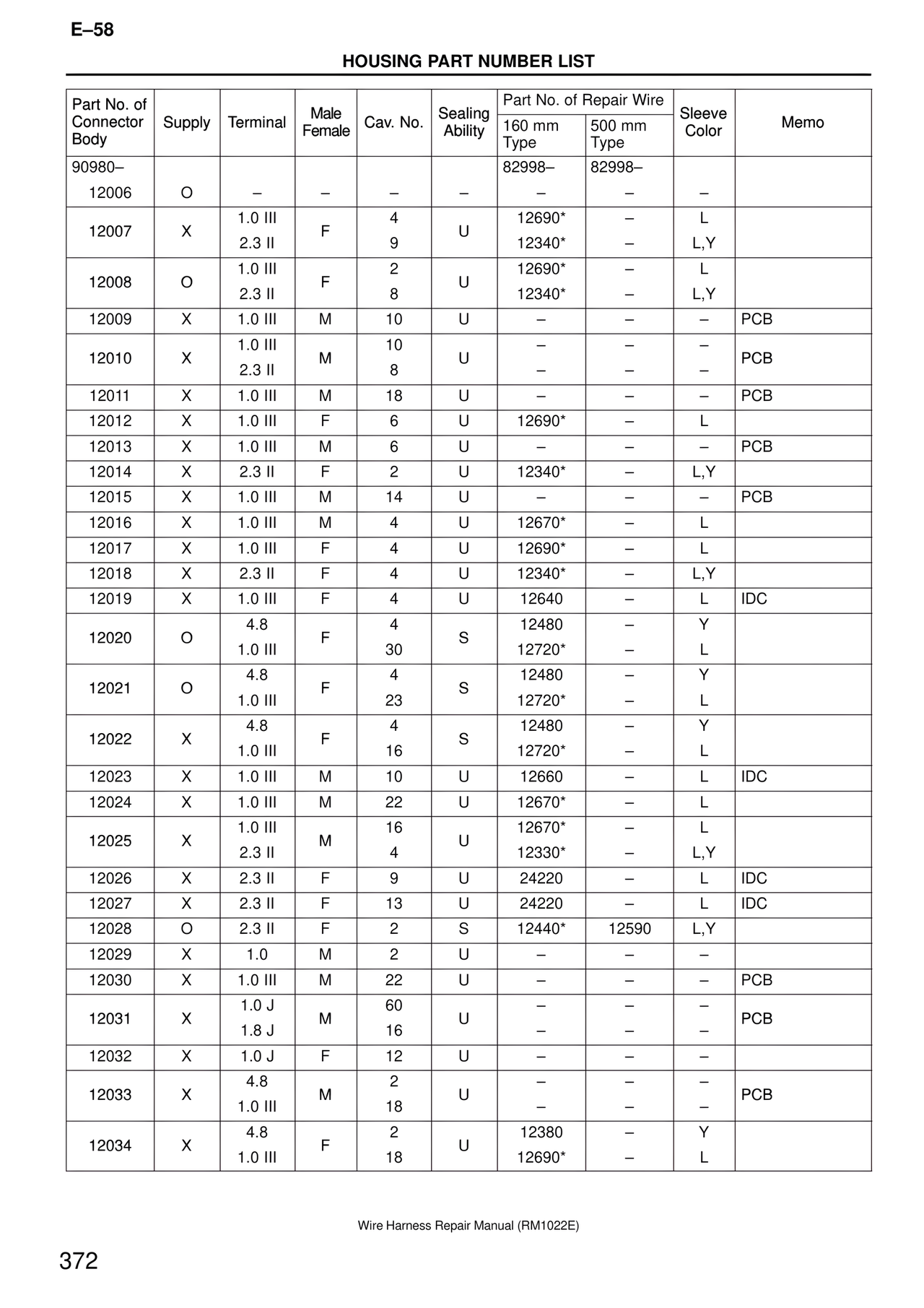

HOUSING PART NUMBER LIST
Part No. of Connector Body | Supply | Terminal | Male Female | Cav. No. | Sealing Ability | Part No. of Repair Wire 160 mm Type | Part No. of Repair Wire 500 mm Type | Sleeve Color | Memo
90980–
12006 | O | – | – | – | – | 82998– | 82998– | –
12007 | X | 1.0 III | F | 4 | U | 12690* | – | L
| | 2.3 II | | 9 | | 12340* | – | L,Y
12008 | O | 1.0 III | F | 2 | U | 12690* | – | L
| | 2.3 II | | 8 | | 12340* | – | L,Y
12009 | X | 1.0 III | M | 10 | U | – | – | – | PCB
12010 | X | 1.0 III | M | 10 | U | – | – | – | PCB
| | 2.3 II | | 8 | | – | – | –
12011 | X | 1.0 III | M | 18 | U | – | – | – | PCB
12012 | X | 1.0 III | F | 6 | U | 12690* | – | L
12013 | X | 1.0 III | M | 6 | U | – | – | – | PCB
12014 | X | 2.3 II | F | 2 | U | 12340* | – | L,Y
12015 | X | 1.0 III | M | 14 | U | – | – | – | PCB
12016 | X | 1.0 III | M | 4 | U | 12670* | – | L
12017 | X | 1.0 III | F | 4 | U | 12690* | – | L
12018 | X | 2.3 II | F | 4 | U | 12340* | – | L,Y
12019 | X | 1.0 III | F | 4 | U | 12640 | – | L | IDC
12020 | O | 4.8 | F | 4 | S | 12480 | – | Y
| | 1.0 III | | 30 | | 12720* | – | L
12021 | O | 4.8 | F | 4 | S | 12480 | – | Y
| | 1.0 III | | 23 | | 12720* | – | L
12022 | X | 4.8 | F | 4 | S | 12480 | – | Y
| | 1.0 III | | 16 | | 12720* | – | L
12023 | X | 1.0 III | M | 10 | U | 12660 | – | L | IDC
12024 | X | 1.0 III | M | 22 | U | 12670* | – | L
12025 | X | 1.0 III | M | 16 | U | 12670* | – | L
| | 2.3 II | | 4 | | 12330* | – | L,Y
12026 | X | 2.3 II | F | 9 | U | 24220 | – | L | IDC
12027 | X | 2.3 II | F | 13 | U | 24220 | – | L | IDC
12028 | O | 2.3 II | F | 2 | S | 12440* | 12590 | L,Y
12029 | X | 1.0 | M | 2 | U | – | – | –
12030 | X | 1.0 III | M | 22 | U | – | – | – | PCB
12031 | X | 1.0 J | M | 60 | U | – | – | – | PCB
| | 1.8 J | | 16 | | – | – | –
12032 | X | 1.0 J | F | 12 | U | – | – | –
12033 | X | 4.8 | M | 2 | U | – | – | – | PCB
| | 1.0 III | | 18 | | – | – | –
12034 | X | 4.8 | F | 2 | U | 12380 | – | Y
| | 1.0 III | | 18 | | 12690* | – | L
Wire Harness Repair Manual (RM1022E)
372
