F–2

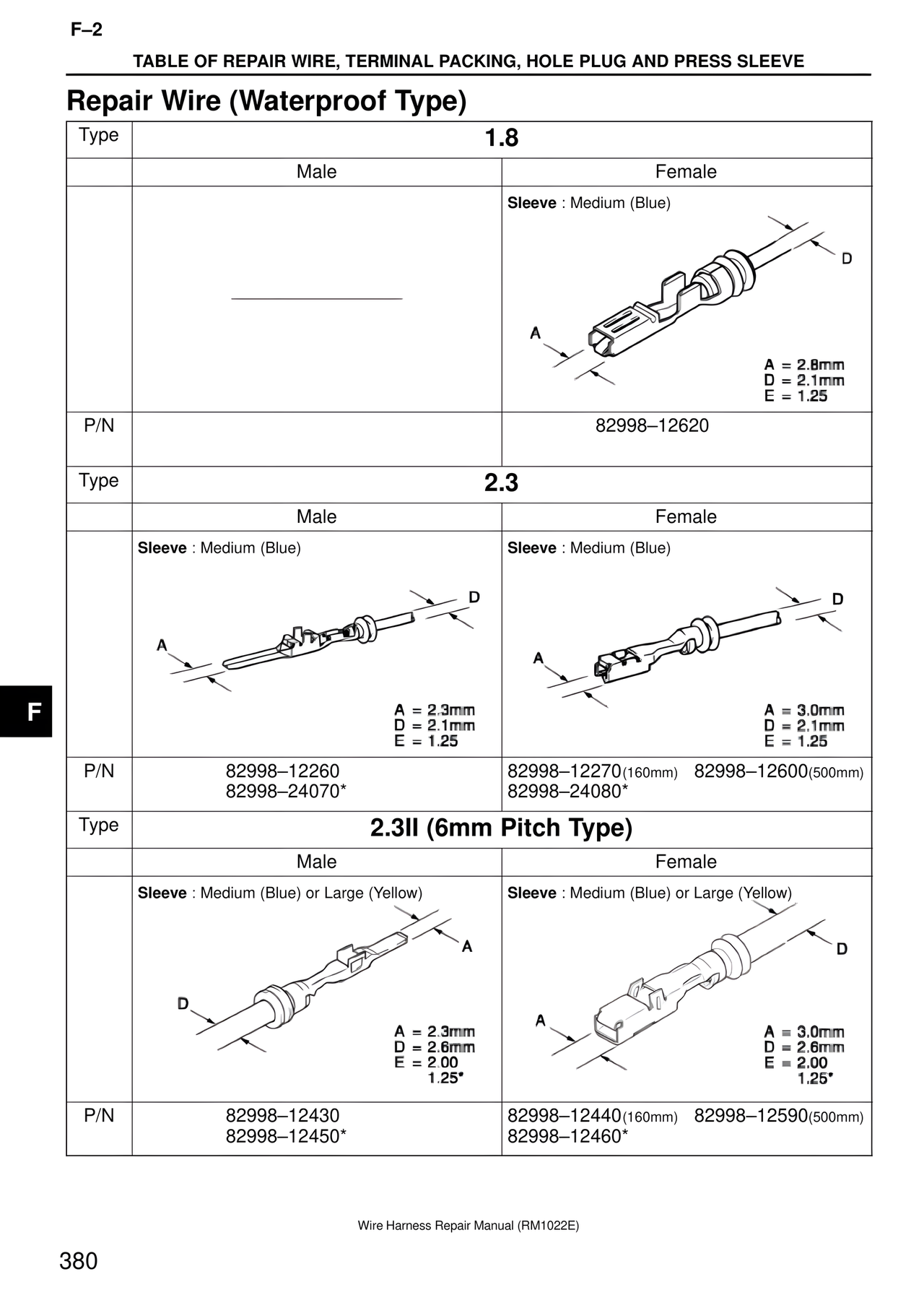

TABLE OF REPAIR WIRE, TERMINAL PACKING, HOLE PLUG AND PRESS SLEEVE
Repair Wire (Waterproof Type)
Type 1.8
Male Female
Sleeve : Medium (Blue)
A = 2.8mm
D = 2.1mm
E = 1.25
P/N 82998–12620
Type 2.3
Male Female
Sleeve : Medium (Blue) Sleeve : Medium (Blue)
A = 2.3mm A = 3.0mm
D = 2.1mm D = 2.1mm
E = 1.25 E = 1.25
P/N 82998–12260 82998–12270(160mm) 82998–12600(500mm)
82998–24070* 82998–24080*
Type 2.3II (6mm Pitch Type)
Male Female
Sleeve : Medium (Blue) or Large (Yellow) Sleeve : Medium (Blue) or Large (Yellow)
A = 2.3mm A = 3.0mm
D = 2.6mm D = 2.6mm
E = 2.00 E = 2.00
1.25* 1.25*
P/N 82998–12430 82998–12440(160mm) 82998–12590(500mm)
82998–12450* 82998–12460*
F
Wire Harness Repair Manual (RM1022E)
380
