AC–82
AIR CONDITIONING SYSTEM – AIR CONDITIONING UNIT

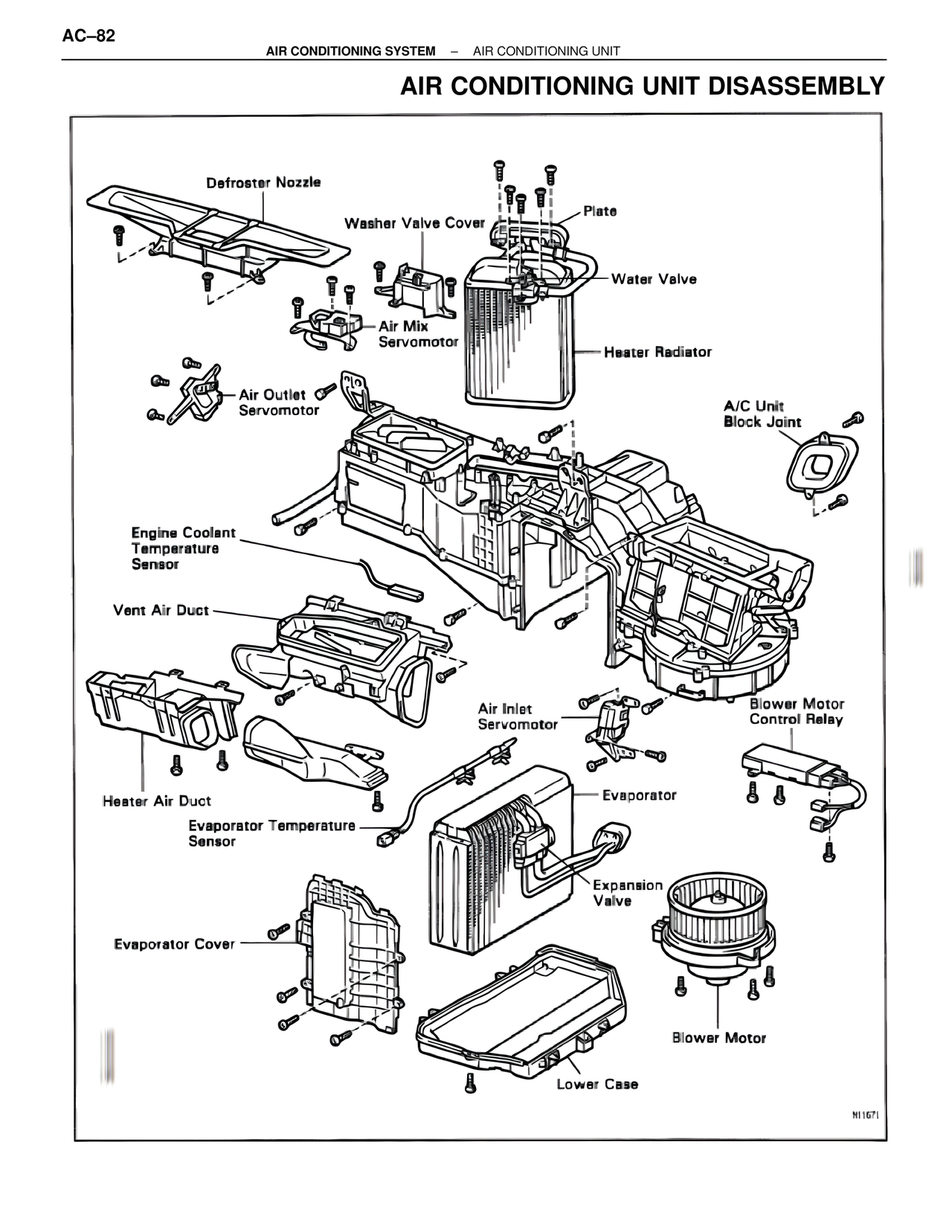

AIR CONDITIONING UNIT DISASSEMBLY
Defroster Nozzle
Plate
Washer Valve Cover
Water Valve
Air Mix Servomotor
Heater Radiator
Air Outlet Servomotor
A/C Unit Block Joint
Engine Coolant Temperature Sensor
Vent Air Duct
Air Inlet Servomotor
Blower Motor Control Relay
Evaporator
Heater Air Duct
Evaporator Temperature Sensor
Expansion Valve
Evaporator Cover
Blower Motor
Lower Case
N1167I
