AT-100
A340E(Others) AUTOMATIC TRANSMISSION - LOWER VALVE BODY
AT08H-06

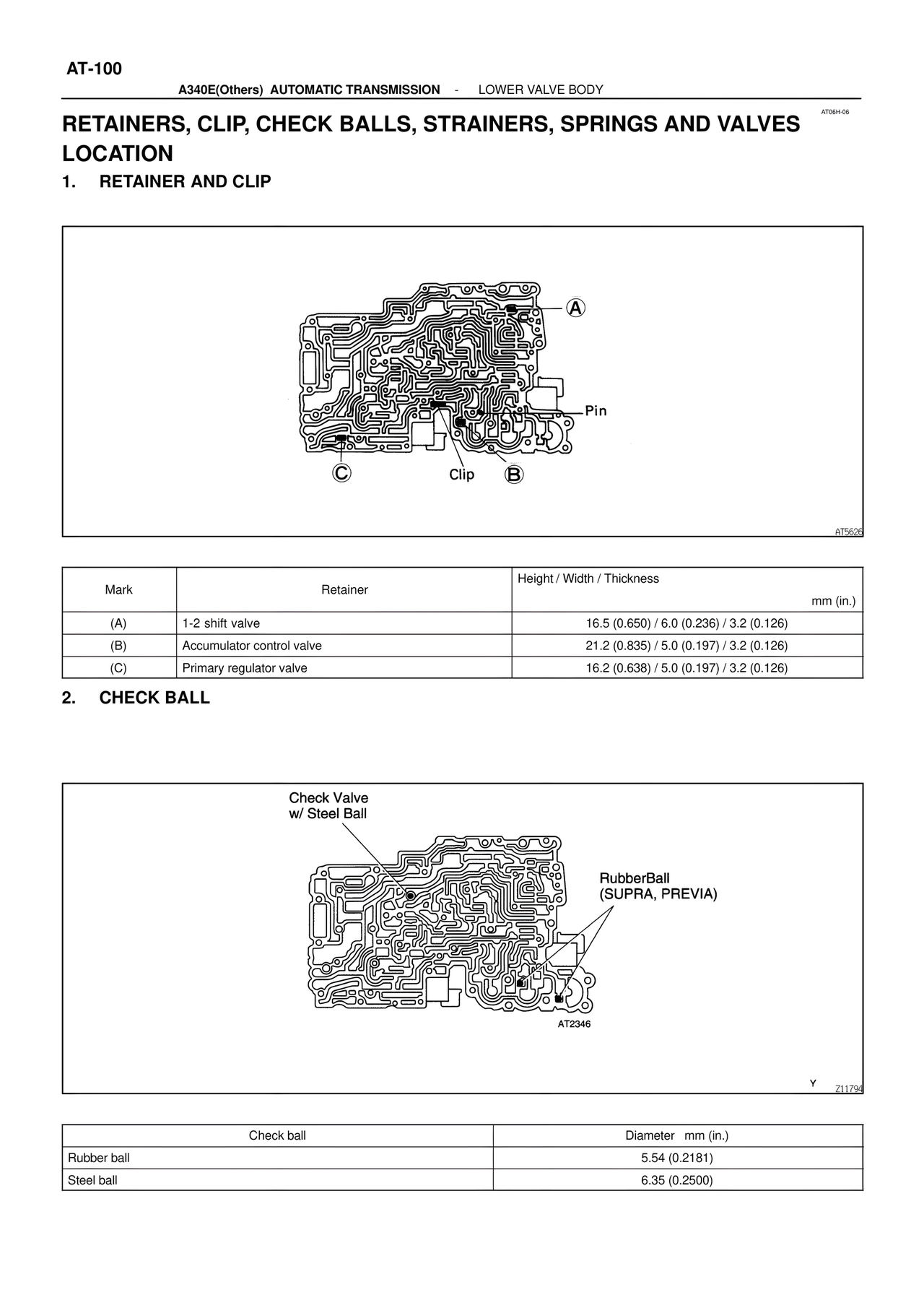

RETAINERS, CLIP, CHECK BALLS, STRAINERS, SPRINGS AND VALVES LOCATION
1. RETAINER AND CLIP
A
Pin
C Clip B
AT5626
Mark Retainer Height / Width / Thickness
mm (in.)
(A) 1-2 shift valve 16.5 (0.650) / 6.0 (0.236) / 3.2 (0.126)
(B) Accumulator control valve 21.2 (0.835) / 5.0 (0.197) / 3.2 (0.126)
(C) Primary regulator valve 16.2 (0.638) / 5.0 (0.197) / 3.2 (0.126)
2. CHECK BALL
Check Valve
w/ Steel Ball
RubberBall
(SUPRA, PREVIA)
AT2346
Y Z11794
Check ball Diameter mm (in.)
Rubber ball 5.54 (0.2181)
Steel ball 6.35 (0.2500)
