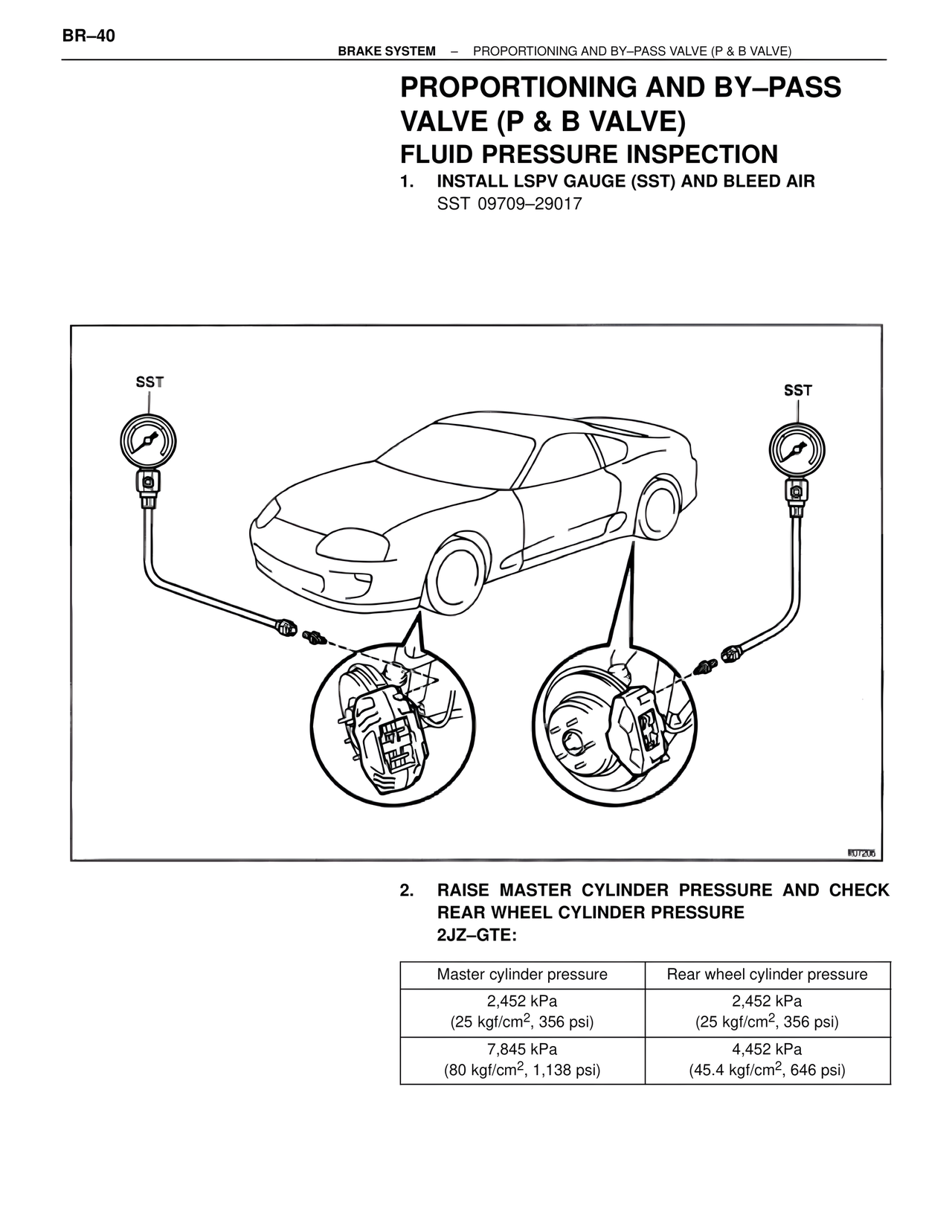

BR–40
BRAKE SYSTEM – PROPORTIONING AND BY–PASS VALVE (P & B VALVE)
PROPORTIONING AND BY–PASS
VALVE (P & B VALVE)
FLUID PRESSURE INSPECTION
1. INSTALL LSPV GAUGE (SST) AND BLEED AIR
SST 09709–29017
SST
SST
R07206
2. RAISE MASTER CYLINDER PRESSURE AND CHECK
REAR WHEEL CYLINDER PRESSURE
2JZ–GTE:
Master cylinder pressure Rear wheel cylinder pressure
2,452 kPa 2,452 kPa
(25 kgf/cm2, 356 psi) (25 kgf/cm2, 356 psi)
7,845 kPa 4,452 kPa
(80 kgf/cm2, 1,138 psi) (45.4 kgf/cm2, 646 psi)
