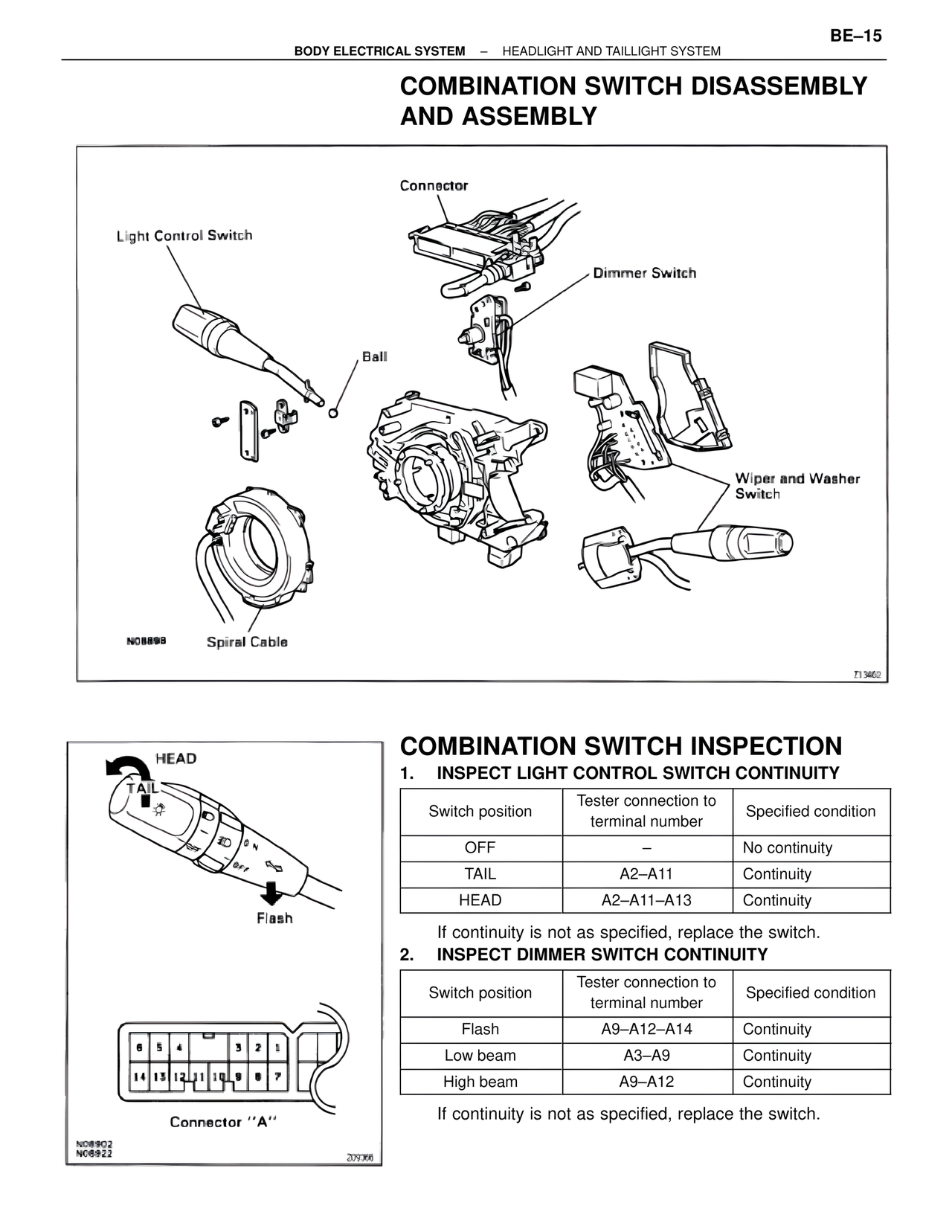

BODY ELECTRICAL SYSTEM – HEADLIGHT AND TAILLIGHT SYSTEM
BE–15
COMBINATION SWITCH DISASSEMBLY
AND ASSEMBLY
Connector
Light Control Switch
Dimmer Switch
Ball
Wiper and Washer
Switch
N08898
Spiral Cable
Z13462
COMBINATION SWITCH INSPECTION
HEAD
TAIL
Flash
1. INSPECT LIGHT CONTROL SWITCH CONTINUITY
Switch position | Tester connection to terminal number | Specified condition
OFF | – | No continuity
TAIL | A2–A11 | Continuity
HEAD | A2–A11–A13 | Continuity
If continuity is not as specified, replace the switch.
2. INSPECT DIMMER SWITCH CONTINUITY
Switch position | Tester connection to terminal number | Specified condition
Flash | A9–A12–A14 | Continuity
Low beam | A3–A9 | Continuity
High beam | A9–A12 | Continuity
If continuity is not as specified, replace the switch.
8 5 4 3 2 1
14 13 12 11 10 9 8 7
Connector "A"
N06902
N06922
209366
