BE–44
BODY ELECTRICAL SYSTEM – COMBINATION METER

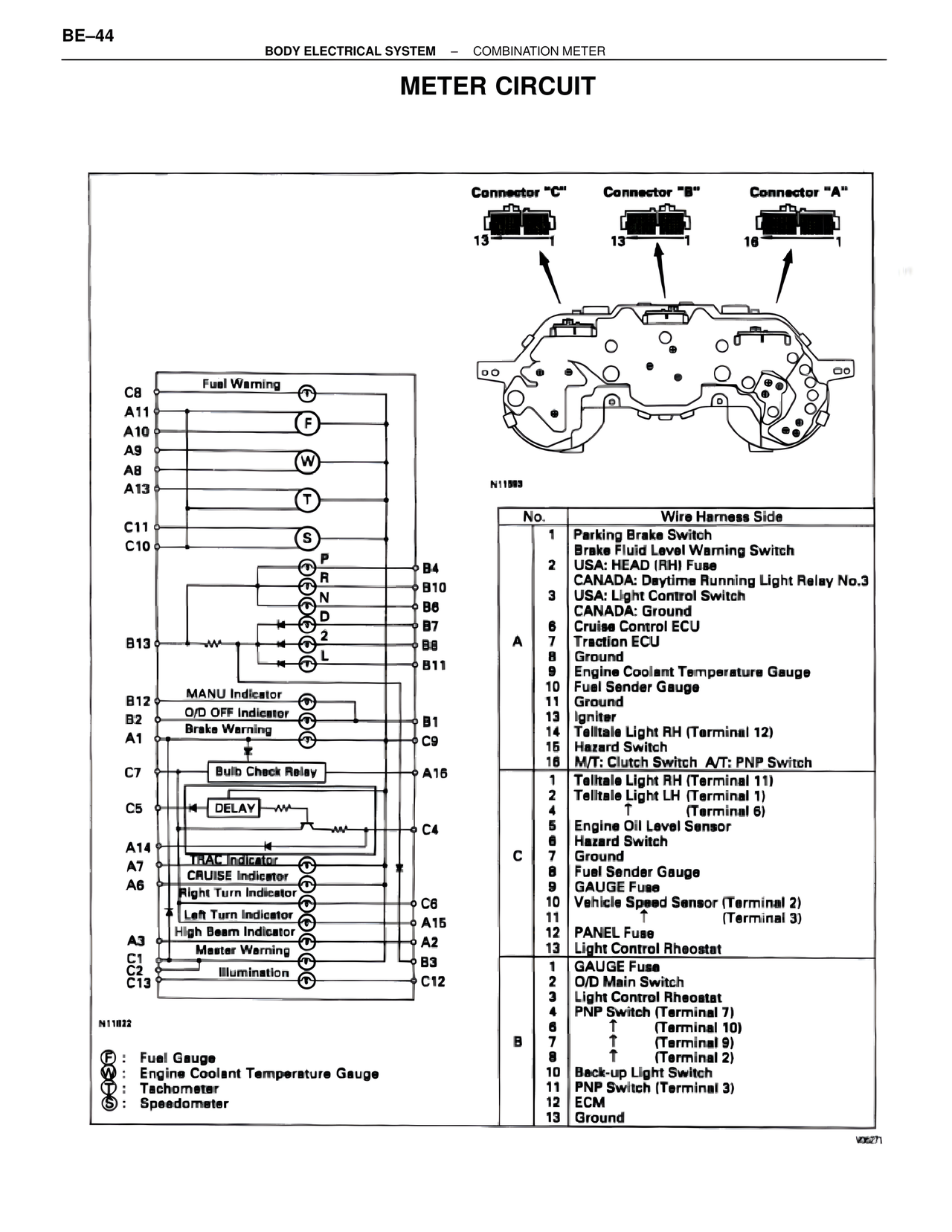

METER CIRCUIT
Connector "C"
13 ←→ 1
Connector "B"
13 ←→ 1
Connector "A"
16 ←→ 1
N11593
C8 Fuel Warning
A11
A10 F
A9
A8 W
A13
T
C11
C10 S
P
R B4
N B10
D B6
2 B7
B13 L B8
B11
B12 MANU Indicator
B2 O/D OFF Indicator
A1 Brake Warning B1
C9
C7 Bulb Check Relay A16
C5 DELAY C4
A14 TRAC Indicator
A7 CRUISE Indicator
A6 Right Turn Indicator C6
Left Turn Indicator A15
A3 High Beam Indicator
Master Warning A2
C1
C2 Illumination B3
C13 C12
N11822
F : Fuel Gauge
W : Engine Coolant Temperature Gauge
T : Tachometer
S : Speedometer
No. Wire Harness Side
A
1 Parking Brake Switch
Brake Fluid Level Warning Switch
2 USA: HEAD (RH) Fuse
CANADA: Daytime Running Light Relay No.3
3 USA: Light Control Switch
CANADA: Ground
6 Cruise Control ECU
7 Traction ECU
8 Ground
9 Engine Coolant Temperature Gauge
10 Fuel Sender Gauge
11 Ground
13 Igniter
14 Telltale Light RH (Terminal 12)
15 Hazard Switch
16 M/T: Clutch Switch A/T: PNP Switch
C
1 Telltale Light RH (Terminal 11)
2 Telltale Light LH (Terminal 1)
↑ (Terminal 6)
5 Engine Oil Level Sensor
6 Hazard Switch
7 Ground
8 Fuel Sender Gauge
9 GAUGE Fuse
10 Vehicle Speed Sensor (Terminal 2)
11 ↑ (Terminal 3)
12 PANEL Fuse
13 Light Control Rheostat
B
1 GAUGE Fuse
2 O/D Main Switch
3 Light Control Rheostat
4 PNP Switch (Terminal 7)
6 ↑ (Terminal 10)
7 ↑ (Terminal 9)
8 ↑ (Terminal 2)
10 Back-up Light Switch
11 PNP Switch (Terminal 3)
12 ECM
13 Ground
V06271
