DI-8 BODY DIMENSIONS

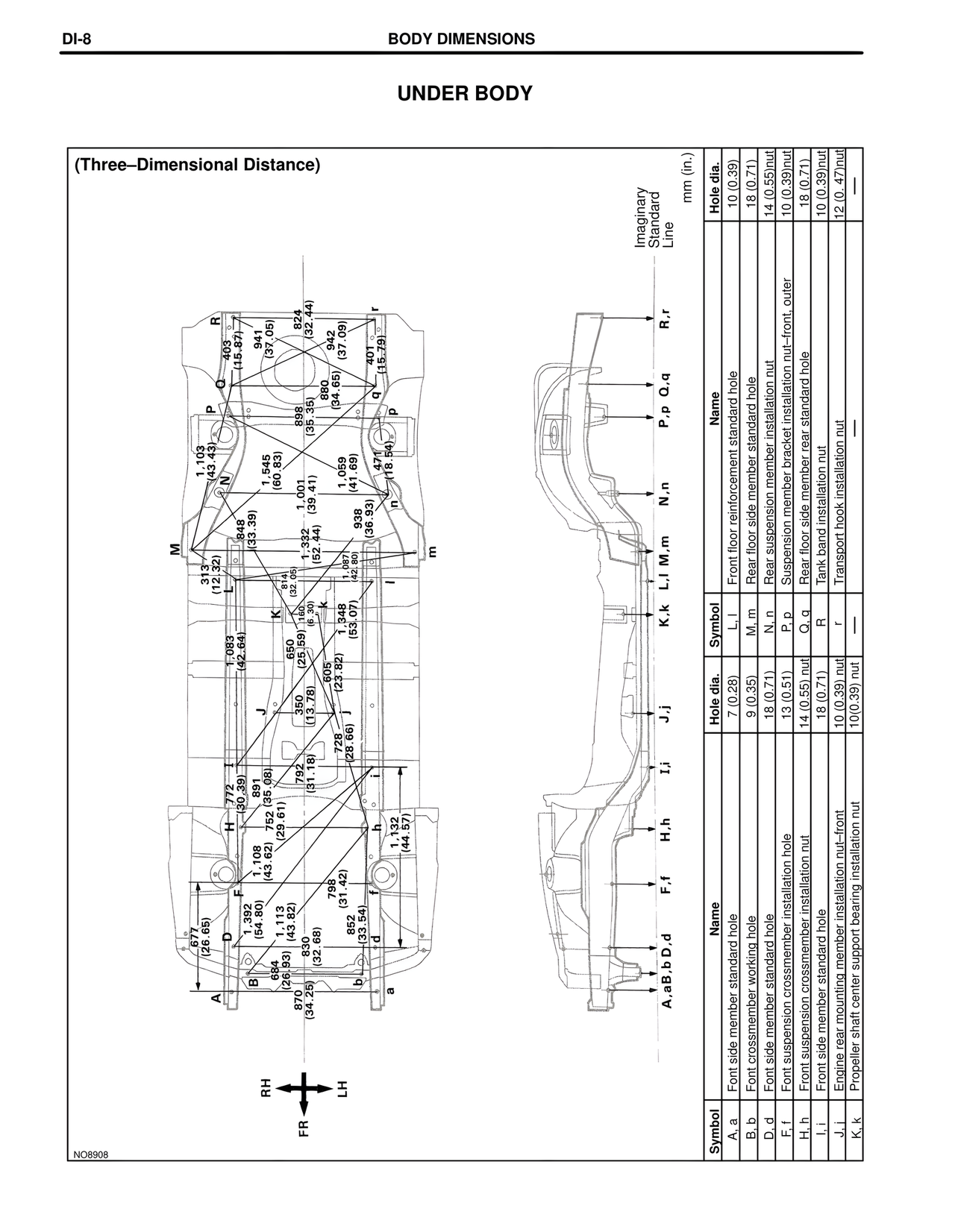

UNDER BODY
(Three–Dimensional Distance)
NO8908
FR
RH
LH
A, aB, b D, d
677
(26.65)
A
D
684
(26.93)
B
870
(34.25)
830
(32.68)
852
(33.54)
1,392
(54.80)
1,113
(43.82)
b
a
d
1,108
(43.62)
798
(31.42)
H,h
772
(30.39)
891
(35.08)
752
(29.61)
b
1,132
(44.57)
F,f
I,i
275
(25.66)
792
(31.18)
J,j
350
(13.78)
605
(23.82)
650
(25.59)
1,083
(42.64)
j
K,k
1,160
(8.30)
1,348
(53.07)
L
313
(12.32)
M
845
(32.30)
1,087
(42.80)
1,332
(62.44)
1,001
(39.41)
938
(36.93)
948
(33.39)
L,l M,m
N,n
1,103
(43.43)
N
1,545
(60.83)
1,059
(41.69)
471
(18.54)
m
P,p Q,q
898
(35.35)
880
(34.65)
q
p
R,r
403
(15.87)
941
(37.05)
824
(32.44)
942
(37.09)
401
(15.79)
r
Imaginary
Standard
Line
mm (in.)
Symbol | Name | Hole dia.
A, a | Front side member standard hole | 7 (0.28)
B, b | Front crossmember working hole | 9 (0.35)
D, d | Font side member standard hole | 18 (0.71)
F, f | Font suspension crossmember installation hole | 13 (0.51)
H, h | Front suspension crossmember installation nut | 14 (0.55) nut
I, i | Front side member standard hole | 18 (0.71)
J, j | Engine rear mounting member installation nut–front | 10 (0.39) nut
K, k | Propeller shaft center support bearing installation nut | 10 (0.39) nut
Symbol | Name | Hole dia.
L, l | Front floor reinforcement standard hole | 10 (0.39)
M, m | Rear floor side member standard hole | 18 (0.71)
N, n | Rear suspension member installation nut | 14 (0.55) nut
P, p | Suspension member bracket installation nut–front, outer | 10 (0.39) nut
Q, g | Rear floor side member rear standard hole | 18 (0.71)
R | Tank band installation nut | 10 (0.39) nut
r | Transport hook installation nut | 12 (0.47) nut
— | — | —
