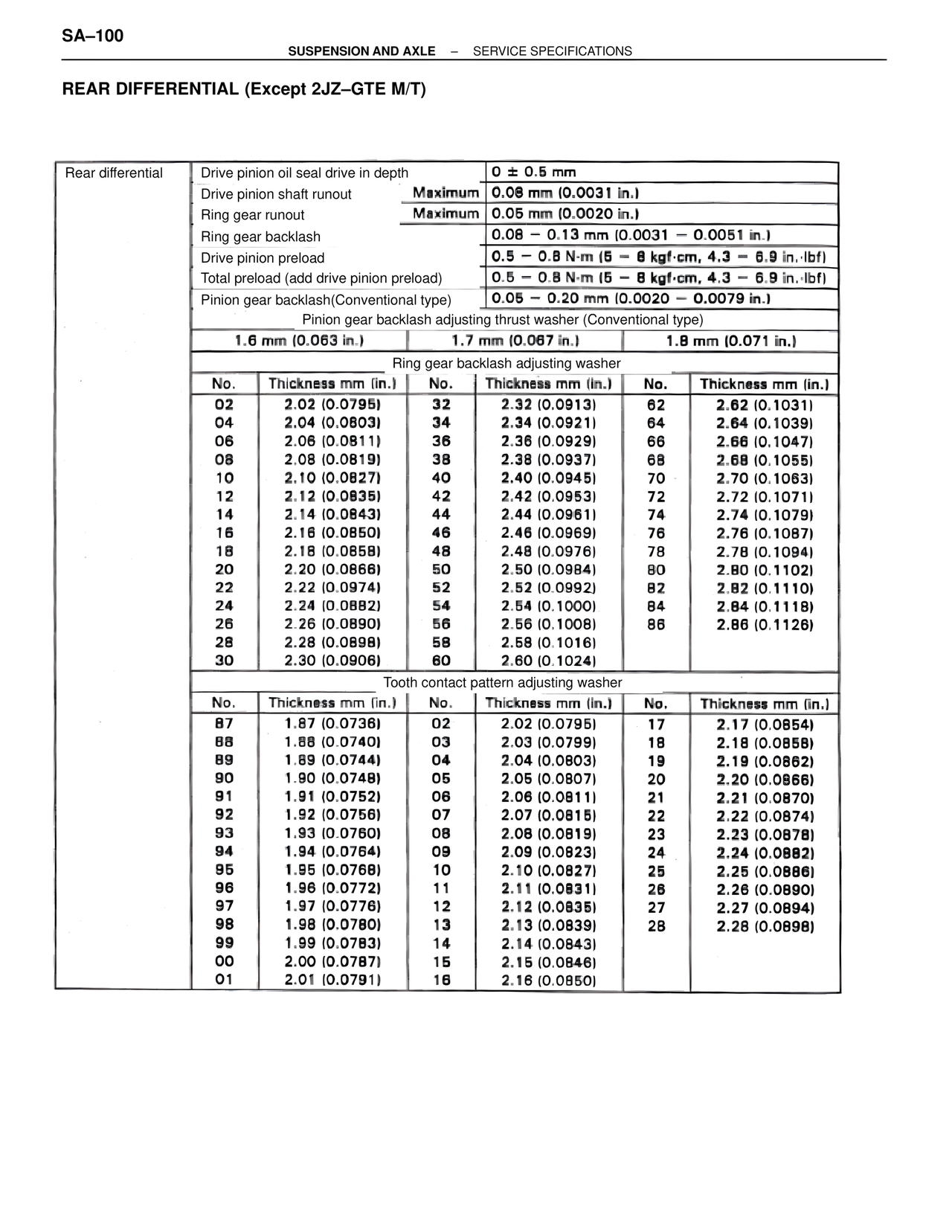

SA–100
SUSPENSION AND AXLE – SERVICE SPECIFICATIONS
REAR DIFFERENTIAL (Except 2JZ–GTE M/T)
Rear differential | Drive pinion oil seal drive in depth | 0 ± 0.5 mm
Drive pinion shaft runout | Maximum | 0.08 mm (0.0031 in.)
Ring gear runout | Maximum | 0.05 mm (0.0020 in.)
Ring gear backlash | 0.08 – 0.13 mm (0.0031 – 0.0051 in.)
Drive pinion preload | 0.5 – 0.8 N·m (5 – 8 kgf·cm, 4.3 – 6.9 in.·lbf)
Total preload (add drive pinion preload) | 0.5 – 0.8 N·m (5 – 8 kgf·cm, 4.3 – 6.9 in.·lbf)
Pinion gear backlash(Conventional type) | 0.05 – 0.20 mm (0.0020 – 0.0079 in.)
Pinion gear backlash adjusting thrust washer (Conventional type)
1.6 mm (0.063 in.) | 1.7 mm (0.067 in.) | 1.8 mm (0.071 in.)
Ring gear backlash adjusting washer
No. | Thickness mm (in.) | No. | Thickness mm (in.) | No. | Thickness mm (in.)
02 | 2.02 (0.0795) | 32 | 2.32 (0.0913) | 62 | 2.62 (0.1031)
04 | 2.04 (0.0803) | 34 | 2.34 (0.0921) | 64 | 2.64 (0.1039)
06 | 2.06 (0.0811) | 36 | 2.36 (0.0929) | 66 | 2.66 (0.1047)
08 | 2.08 (0.0819) | 38 | 2.38 (0.0937) | 68 | 2.68 (0.1055)
10 | 2.10 (0.0827) | 40 | 2.40 (0.0945) | 70 | 2.70 (0.1063)
12 | 2.12 (0.0835) | 42 | 2.42 (0.0953) | 72 | 2.72 (0.1071)
14 | 2.14 (0.0843) | 44 | 2.44 (0.0961) | 74 | 2.74 (0.1079)
16 | 2.16 (0.0850) | 46 | 2.46 (0.0969) | 76 | 2.76 (0.1087)
18 | 2.18 (0.0858) | 48 | 2.48 (0.0976) | 78 | 2.78 (0.1094)
20 | 2.20 (0.0866) | 50 | 2.50 (0.0984) | 80 | 2.80 (0.1102)
22 | 2.22 (0.0874) | 52 | 2.52 (0.0992) | 82 | 2.82 (0.1110)
24 | 2.24 (0.0882) | 54 | 2.54 (0.1000) | 84 | 2.84 (0.1118)
26 | 2.26 (0.0890) | 56 | 2.56 (0.1008) | 86 | 2.86 (0.1126)
28 | 2.28 (0.0898) | 58 | 2.58 (0.1016)
30 | 2.30 (0.0906) | 60 | 2.60 (0.1024)
Tooth contact pattern adjusting washer
No. | Thickness mm (in.) | No. | Thickness mm (in.) | No. | Thickness mm (in.)
87 | 1.87 (0.0736) | 02 | 2.02 (0.0795) | 17 | 2.17 (0.0854)
88 | 1.88 (0.0740) | 03 | 2.03 (0.0799) | 18 | 2.18 (0.0858)
89 | 1.89 (0.0744) | 04 | 2.04 (0.0803) | 19 | 2.19 (0.0862)
90 | 1.90 (0.0748) | 05 | 2.05 (0.0807) | 20 | 2.20 (0.0866)
91 | 1.91 (0.0752) | 06 | 2.06 (0.0811) | 21 | 2.21 (0.0870)
92 | 1.92 (0.0756) | 07 | 2.07 (0.0815) | 22 | 2.22 (0.0874)
93 | 1.93 (0.0760) | 08 | 2.08 (0.0819) | 23 | 2.23 (0.0878)
94 | 1.94 (0.0764) | 09 | 2.09 (0.0823) | 24 | 2.24 (0.0882)
95 | 1.95 (0.0768) | 10 | 2.10 (0.0827) | 25 | 2.25 (0.0886)
96 | 1.96 (0.0772) | 11 | 2.11 (0.0831) | 26 | 2.26 (0.0890)
97 | 1.97 (0.0776) | 12 | 2.12 (0.0835) | 27 | 2.27 (0.0894)
98 | 1.98 (0.0780) | 13 | 2.13 (0.0839) | 28 | 2.28 (0.0898)
99 | 1.99 (0.0783) | 14 | 2.14 (0.0843)
00 | 2.00 (0.0787) | 15 | 2.15 (0.0846)
01 | 2.01 (0.0791) | 16 | 2.16 (0.0850)
