SA–11
SUSPENSION AND AXLE – WHEEL ALIGNMENT
Example
— Camber
---- Toe-in
Toe-in
IN 3 mm (0.12 in.)
OUT 9 mm (0.35 in.)
Front Cam
Graduation
+
2
LH
0
1
2
3
4
Rear Cam
Graduation
+
-
RH
-1°30
-1°00
Camber
R07094

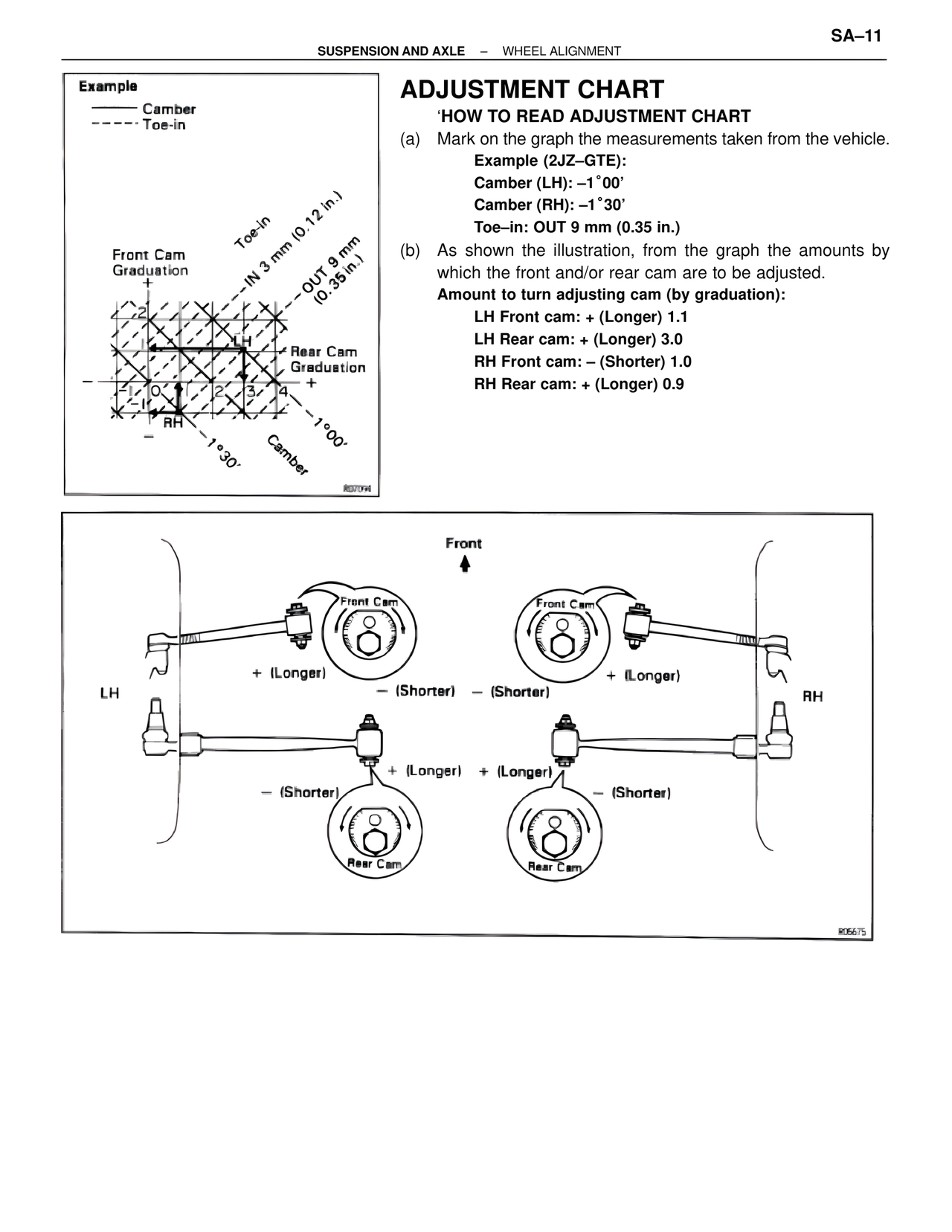

ADJUSTMENT CHART
'HOW TO READ ADJUSTMENT CHART
(a) Mark on the graph the measurements taken from the vehicle.
Example (2JZ–GTE):
Camber (LH): –1˚00'
Camber (RH): –1˚30'
Toe–in: OUT 9 mm (0.35 in.)
(b) As shown the illustration, from the graph the amounts by
which the front and/or rear cam are to be adjusted.
Amount to turn adjusting cam (by graduation):
LH Front cam: + (Longer) 1.1
LH Rear cam: + (Longer) 3.0
RH Front cam: – (Shorter) 1.0
RH Rear cam: + (Longer) 0.9
Front
↑
Front Cam
Front Cam
+ (Longer)
– (Shorter) – (Shorter)
+ (Longer)
LH
RH
– (Shorter)
+ (Longer) + (Longer)
– (Shorter)
Rear Cam
Rear Cam
R05675
