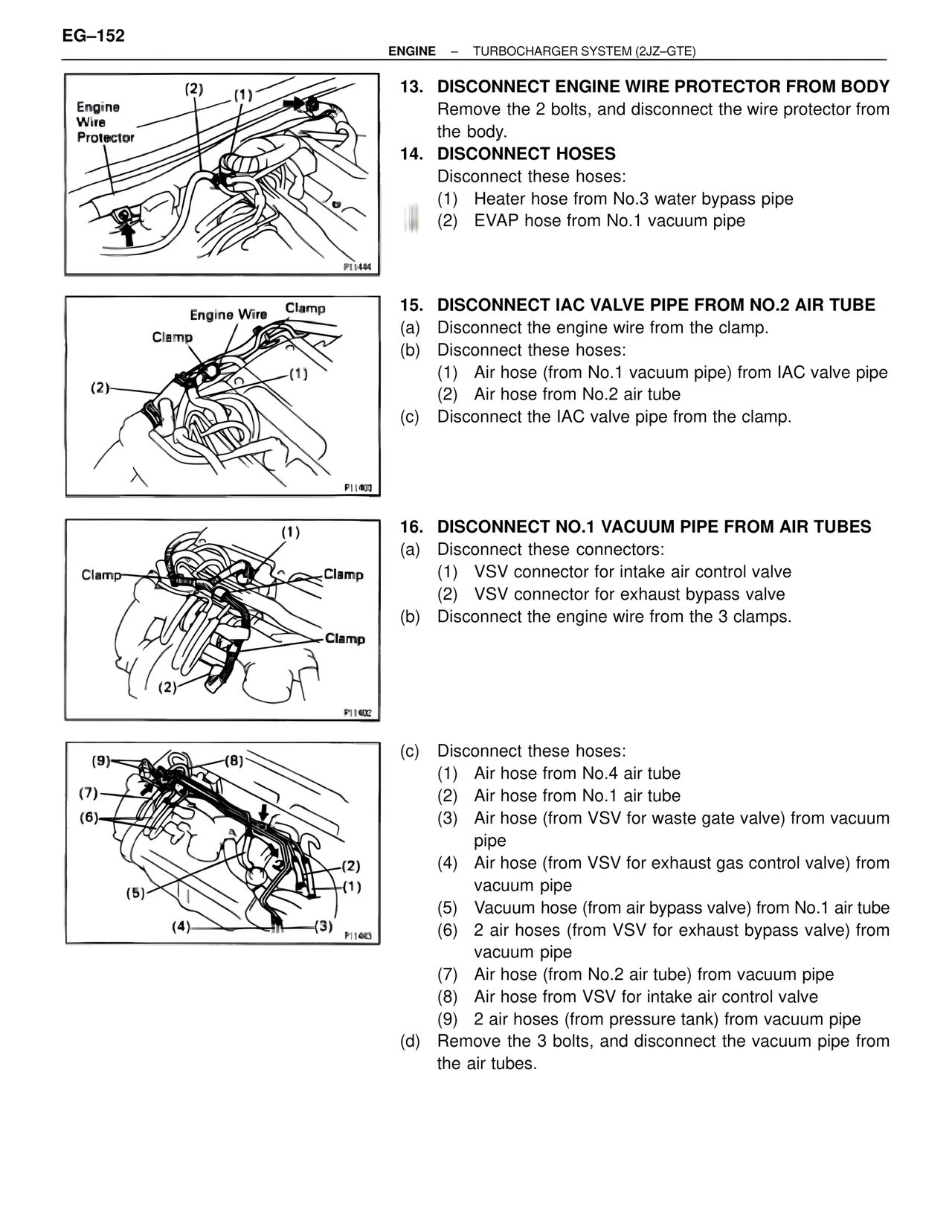

EG–152
ENGINE – TURBOCHARGER SYSTEM (2JZ-GTE)
Engine
Wire
Protector
(2) (1)
P11444
13. DISCONNECT ENGINE WIRE PROTECTOR FROM BODY
Remove the 2 bolts, and disconnect the wire protector from
the body.
14. DISCONNECT HOSES
Disconnect these hoses:
(1) Heater hose from No.3 water bypass pipe
(2) EVAP hose from No.1 vacuum pipe
Engine Wire Clamp
Clamp
(2) (1)
P11403
15. DISCONNECT IAC VALVE PIPE FROM NO.2 AIR TUBE
(a) Disconnect the engine wire from the clamp.
(b) Disconnect these hoses:
(1) Air hose (from No.1 vacuum pipe) from IAC valve pipe
(2) Air hose from No.2 air tube
(c) Disconnect the IAC valve pipe from the clamp.
Clamp Clamp
Clamp
(1)
(2)
P11402
16. DISCONNECT NO.1 VACUUM PIPE FROM AIR TUBES
(a) Disconnect these connectors:
(1) VSV connector for intake air control valve
(2) VSV connector for exhaust bypass valve
(b) Disconnect the engine wire from the 3 clamps.
(9) (8)
(7)
(6)
(2)
(5) (1)
(4) (3)
P11443
(c) Disconnect these hoses:
(1) Air hose from No.4 air tube
(2) Air hose from No.1 air tube
(3) Air hose (from VSV for waste gate valve) from vacuum
pipe
(4) Air hose (from VSV for exhaust gas control valve) from
vacuum pipe
(5) Vacuum hose (from air bypass valve) from No.1 air tube
(6) 2 air hoses (from VSV for exhaust bypass valve) from
vacuum pipe
(7) Air hose (from No.2 air tube) from vacuum pipe
(8) Air hose from VSV for intake air control valve
(9) 2 air hoses (from pressure tank) from vacuum pipe
(d) Remove the 3 bolts, and disconnect the vacuum pipe from
the air tubes.
