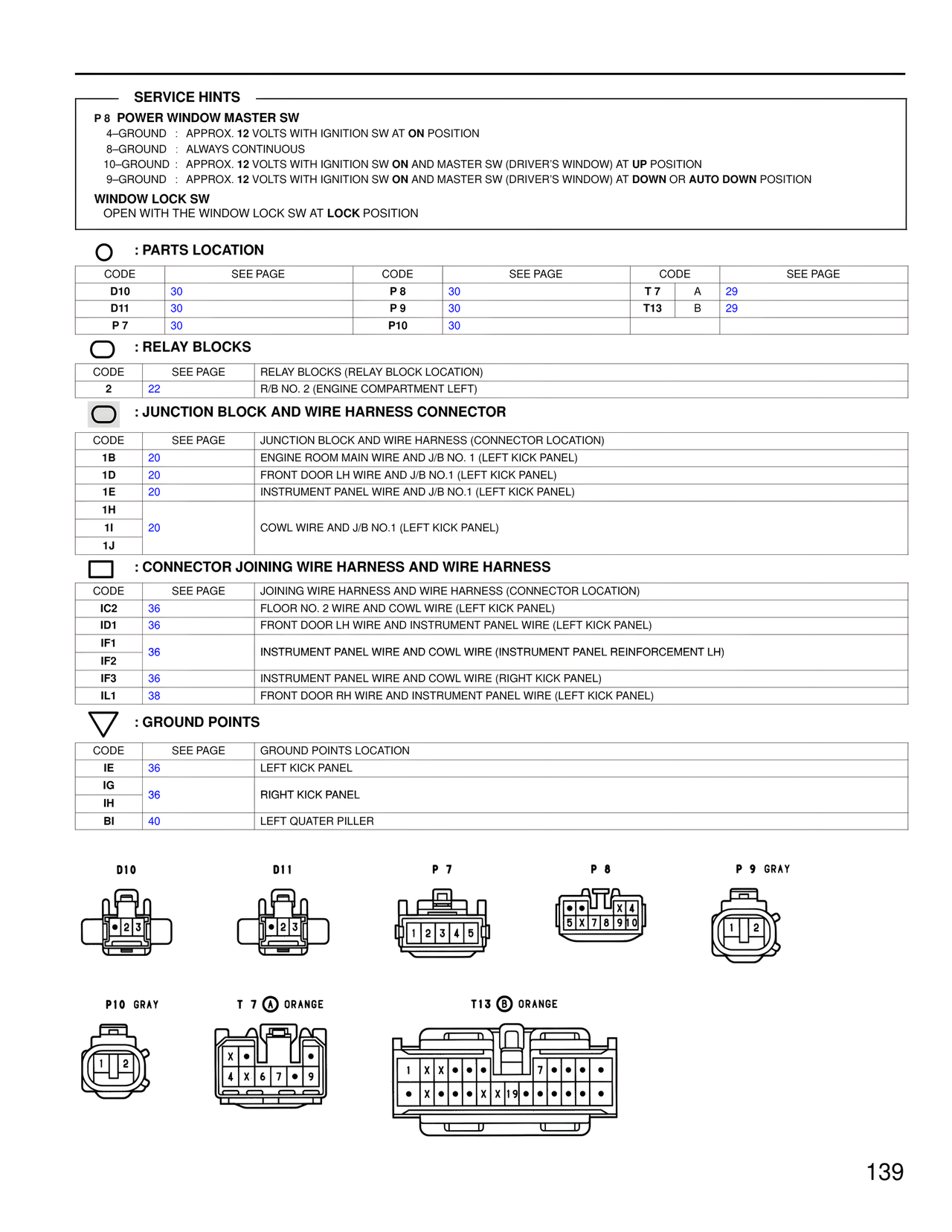

SERVICE HINTS
P 8 POWER WINDOW MASTER SW
4–GROUND : APPROX. 12 VOLTS WITH IGNITION SW AT ON POSITION
8–GROUND : ALWAYS CONTINUOUS
10–GROUND : APPROX. 12 VOLTS WITH IGNITION SW ON AND MASTER SW (DRIVER'S WINDOW) AT UP POSITION
9–GROUND : APPROX. 12 VOLTS WITH IGNITION SW ON AND MASTER SW (DRIVER'S WINDOW) AT DOWN OR AUTO DOWN POSITION
WINDOW LOCK SW
OPEN WITH THE WINDOW LOCK SW AT LOCK POSITION
○ : PARTS LOCATION
CODE SEE PAGE
D10 30
D11 30
P 7 30
CODE SEE PAGE
P 8 30
P 9 30
P10 30
CODE SEE PAGE
T 7 A 29
T13 B 29
○ : RELAY BLOCKS
CODE SEE PAGE RELAY BLOCKS (RELAY BLOCK LOCATION)
2 22 R/B NO. 2 (ENGINE COMPARTMENT LEFT)
○ : JUNCTION BLOCK AND WIRE HARNESS CONNECTOR
CODE SEE PAGE JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION)
1B 20 ENGINE ROOM MAIN WIRE AND J/B NO. 1 (LEFT KICK PANEL)
1D 20 FRONT DOOR LH WIRE AND J/B NO.1 (LEFT KICK PANEL)
1E 20 INSTRUMENT PANEL WIRE AND J/B NO.1 (LEFT KICK PANEL)
1H
1I 20 COWL WIRE AND J/B NO.1 (LEFT KICK PANEL)
1J
□ : CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS
CODE SEE PAGE JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION)
IC2 36 FLOOR NO. 2 WIRE AND COWL WIRE (LEFT KICK PANEL)
ID1 36 FRONT DOOR LH WIRE AND INSTRUMENT PANEL WIRE (LEFT KICK PANEL)
IF1
IF2 36 INSTRUMENT PANEL WIRE AND COWL WIRE (INSTRUMENT PANEL REINFORCEMENT LH)
IF3 36 INSTRUMENT PANEL WIRE AND COWL WIRE (RIGHT KICK PANEL)
IL1 38 FRONT DOOR RH WIRE AND INSTRUMENT PANEL WIRE (LEFT KICK PANEL)
▽ : GROUND POINTS
CODE SEE PAGE GROUND POINTS LOCATION
IE 36 LEFT KICK PANEL
IG
IH 36 RIGHT KICK PANEL
BI 40 LEFT QUATER PILLER
D10 D11 P 7 P 8 P 9 GRAY
2 3 2 3 1 2 3 4 5 x 4
5 x 7 8 9 10 1 2
P10 GRAY T 7 A ORANGE T13 B ORANGE
1 2 x x
4 x 6 7 9 1 x x • • 7 • • •
• x • • x x 19 • • •
139
