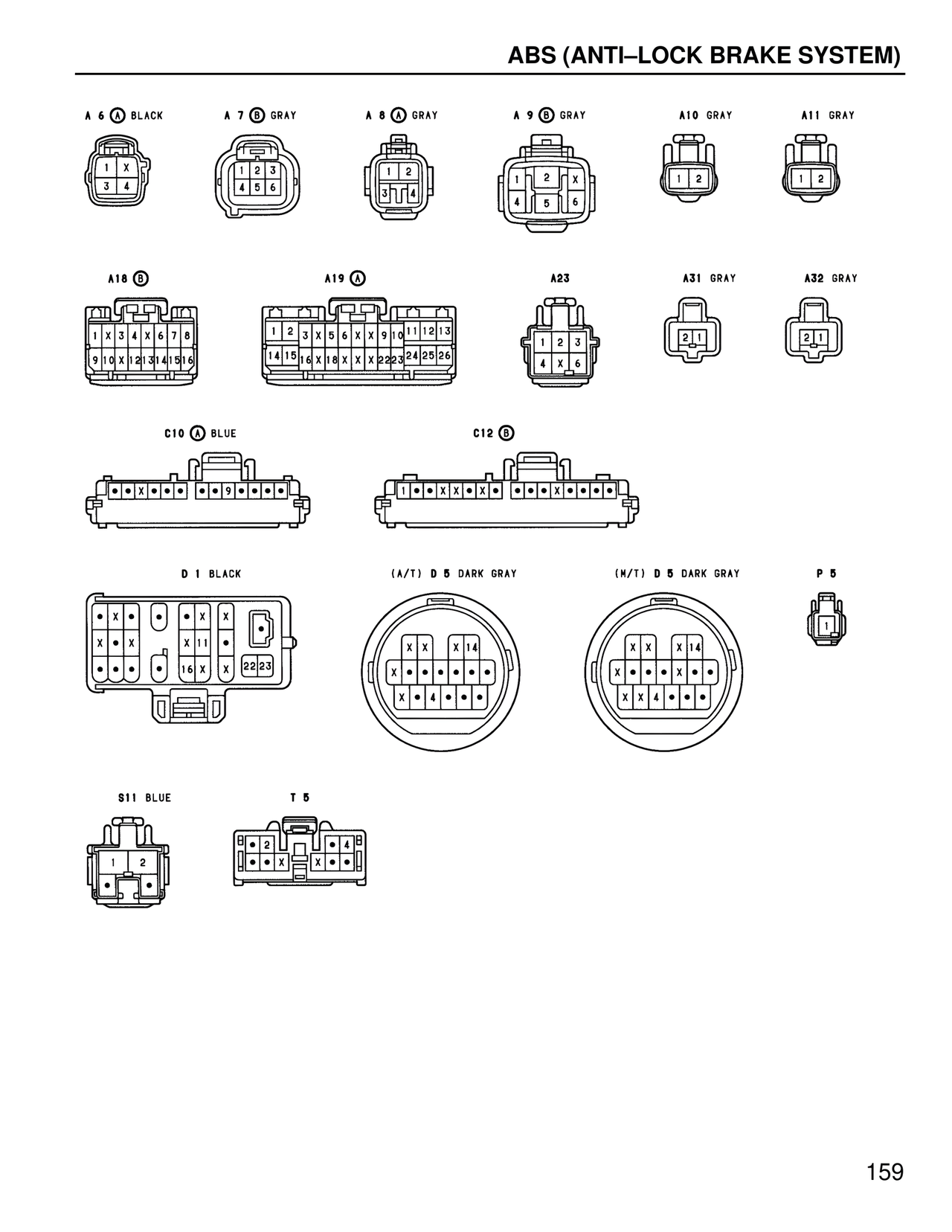

ABS (ANTI–LOCK BRAKE SYSTEM)
A 6 (A) BLACK
1 X
4
A 7 (B) GRAY
1 2 3
4 5 6
A 8 (A) GRAY
1 2
3 1 4
A 9 (B) GRAY
1 2 X
4 5 6
A10 GRAY
1 2
A11 GRAY
1 2
A18 (B)
1 X 3 4 X 6 7 8
9 10 X 12 13 14 15 16
A19 (A)
1 2 3 X 5 6 X X 9 10 11 12 13
14 15 16 X 18 X X X 22 23 24 25 26
A23
1 2 3
4 X 6
A31 GRAY
2 1
A32 GRAY
2 1
C10 (A) BLUE
• X • • • X • • 9 • • • •
C12 (B)
1 • X X X • • • X • • • •
D 1 BLACK
• X • X
X X
• • • X 11
16 X
22 23
(A/T) D 5 DARK GRAY
X X X 14
X • • • •
• X 4 •
• • •
(M/T) D 5 DARK GRAY
X X X 14
X • • • •
• X 4 •
• • •
P 5
1
S11 BLUE
1 2
T 5
2 X 4
X
159
