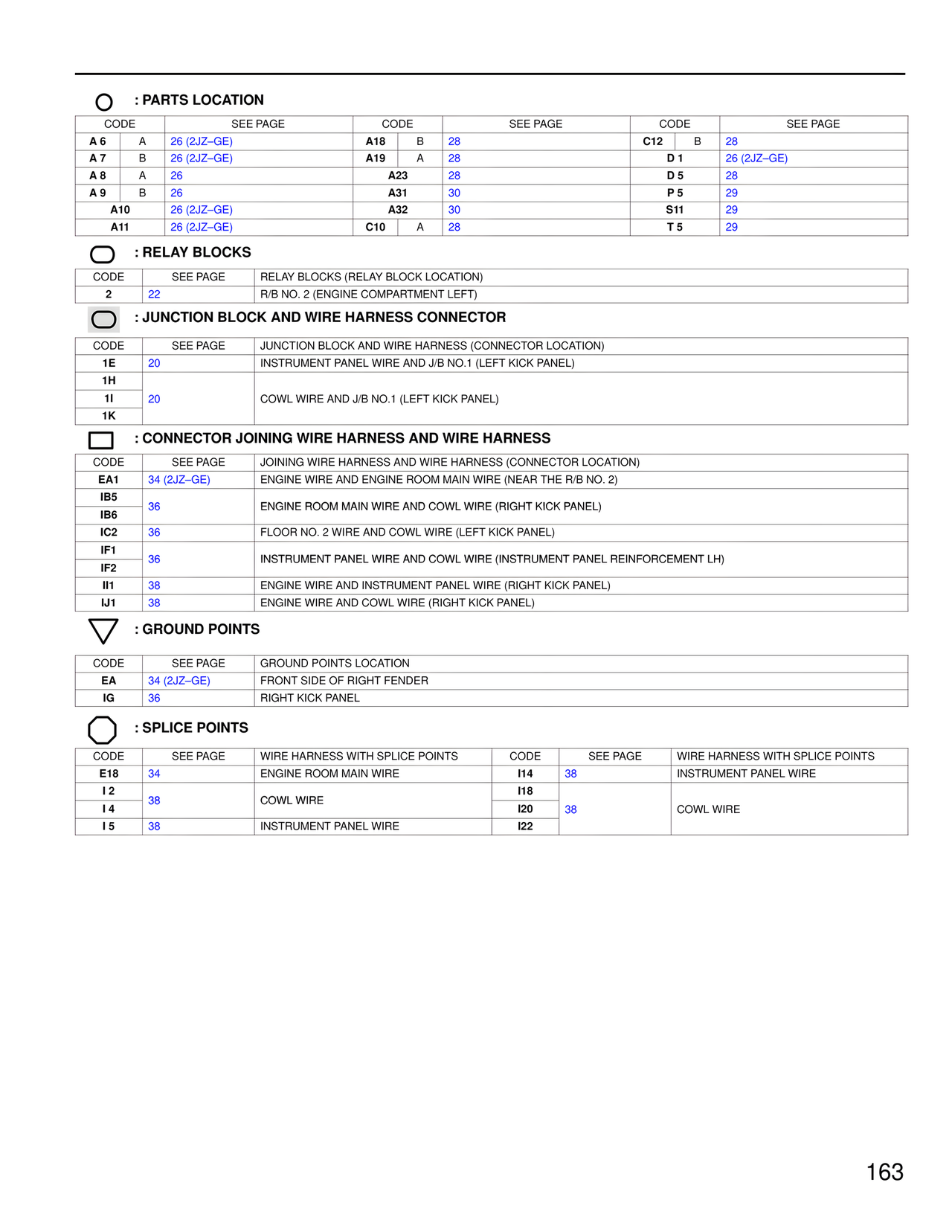

: PARTS LOCATION
CODE SEE PAGE CODE SEE PAGE CODE SEE PAGE
A 6 A 26 (2JZ–GE) A18 B 28 C12 B 28
A 7 B 26 (2JZ–GE) A19 A 28 D 1 26 (2JZ–GE)
A 8 A 26 A23 28 D 5 28
A 9 B 26 A31 30 P 5 29
A10 26 (2JZ–GE) A32 30 S11 29
A11 26 (2JZ–GE) C10 A 28 T 5 29
: RELAY BLOCKS
CODE SEE PAGE RELAY BLOCKS (RELAY BLOCK LOCATION)
2 22 R/B NO. 2 (ENGINE COMPARTMENT LEFT)
: JUNCTION BLOCK AND WIRE HARNESS CONNECTOR
CODE SEE PAGE JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION)
1E 20 INSTRUMENT PANEL WIRE AND J/B NO.1 (LEFT KICK PANEL)
1H
1I 20 COWL WIRE AND J/B NO.1 (LEFT KICK PANEL)
1K
: CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS
CODE SEE PAGE JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION)
EA1 34 (2JZ–GE) ENGINE WIRE AND ENGINE ROOM MAIN WIRE (NEAR THE R/B NO. 2)
IB5
36 ENGINE ROOM MAIN WIRE AND COWL WIRE (RIGHT KICK PANEL)
IB6
IC2 36 FLOOR NO. 2 WIRE AND COWL WIRE (LEFT KICK PANEL)
IF1
36 INSTRUMENT PANEL WIRE AND COWL WIRE (INSTRUMENT PANEL REINFORCEMENT LH)
IF2
II1 38 ENGINE WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL)
IJ1 38 ENGINE WIRE AND COWL WIRE (RIGHT KICK PANEL)
: GROUND POINTS
CODE SEE PAGE GROUND POINTS LOCATION
EA 34 (2JZ–GE) FRONT SIDE OF RIGHT FENDER
IG 36 RIGHT KICK PANEL
: SPLICE POINTS
CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS
E18 34 ENGINE ROOM MAIN WIRE I14 38 INSTRUMENT PANEL WIRE
I 2
38 COWL WIRE I18
I 4
I20 38 COWL WIRE
I 5 38 INSTRUMENT PANEL WIRE I22
163
