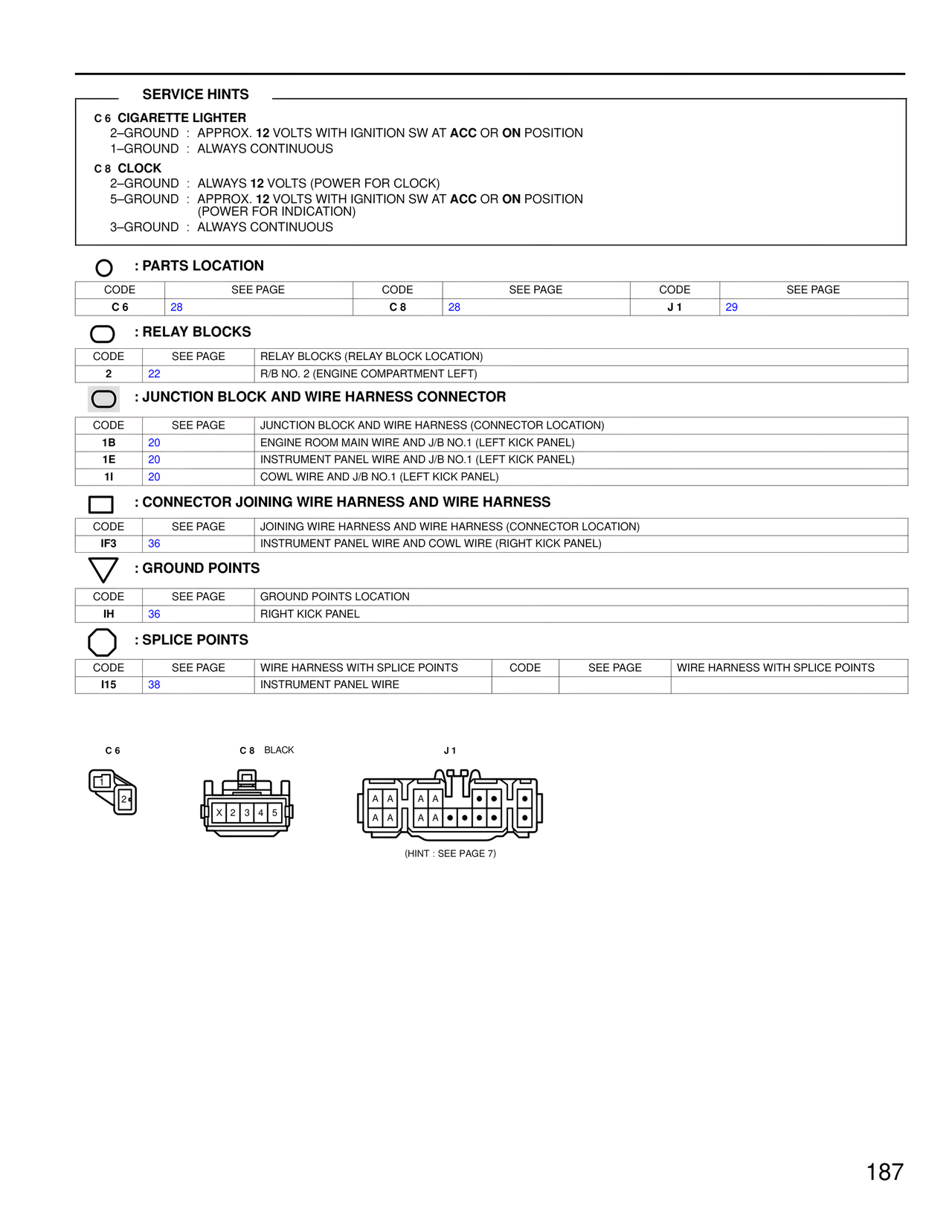

SERVICE HINTS
C 6 CIGARETTE LIGHTER
2–GROUND : APPROX. 12 VOLTS WITH IGNITION SW AT ACC OR ON POSITION
1–GROUND : ALWAYS CONTINUOUS
C 8 CLOCK
2–GROUND : ALWAYS 12 VOLTS (POWER FOR CLOCK)
5–GROUND : APPROX. 12 VOLTS WITH IGNITION SW AT ACC OR ON POSITION
(POWER FOR INDICATION)
3–GROUND : ALWAYS CONTINUOUS
○ : PARTS LOCATION
CODE SEE PAGE CODE SEE PAGE CODE SEE PAGE
C 6 28 C 8 28 J 1 29
○ : RELAY BLOCKS
CODE SEE PAGE RELAY BLOCKS (RELAY BLOCK LOCATION)
2 22 R/B NO. 2 (ENGINE COMPARTMENT LEFT)
□ : JUNCTION BLOCK AND WIRE HARNESS CONNECTOR
CODE SEE PAGE JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION)
1B 20 ENGINE ROOM MAIN WIRE AND J/B NO.1 (LEFT KICK PANEL)
1E 20 INSTRUMENT PANEL WIRE AND J/B NO.1 (LEFT KICK PANEL)
1I 20 COWL WIRE AND J/B NO.1 (LEFT KICK PANEL)
□ : CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS
CODE SEE PAGE JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION)
IF3 36 INSTRUMENT PANEL WIRE AND COWL WIRE (RIGHT KICK PANEL)
▽ : GROUND POINTS
CODE SEE PAGE GROUND POINTS LOCATION
IH 36 RIGHT KICK PANEL
○ : SPLICE POINTS
CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS
I15 38 INSTRUMENT PANEL WIRE
C 6
C 8 BLACK
J 1
X 2 3 4 5
A A A A
A A A A
(HINT : SEE PAGE 7)
187
