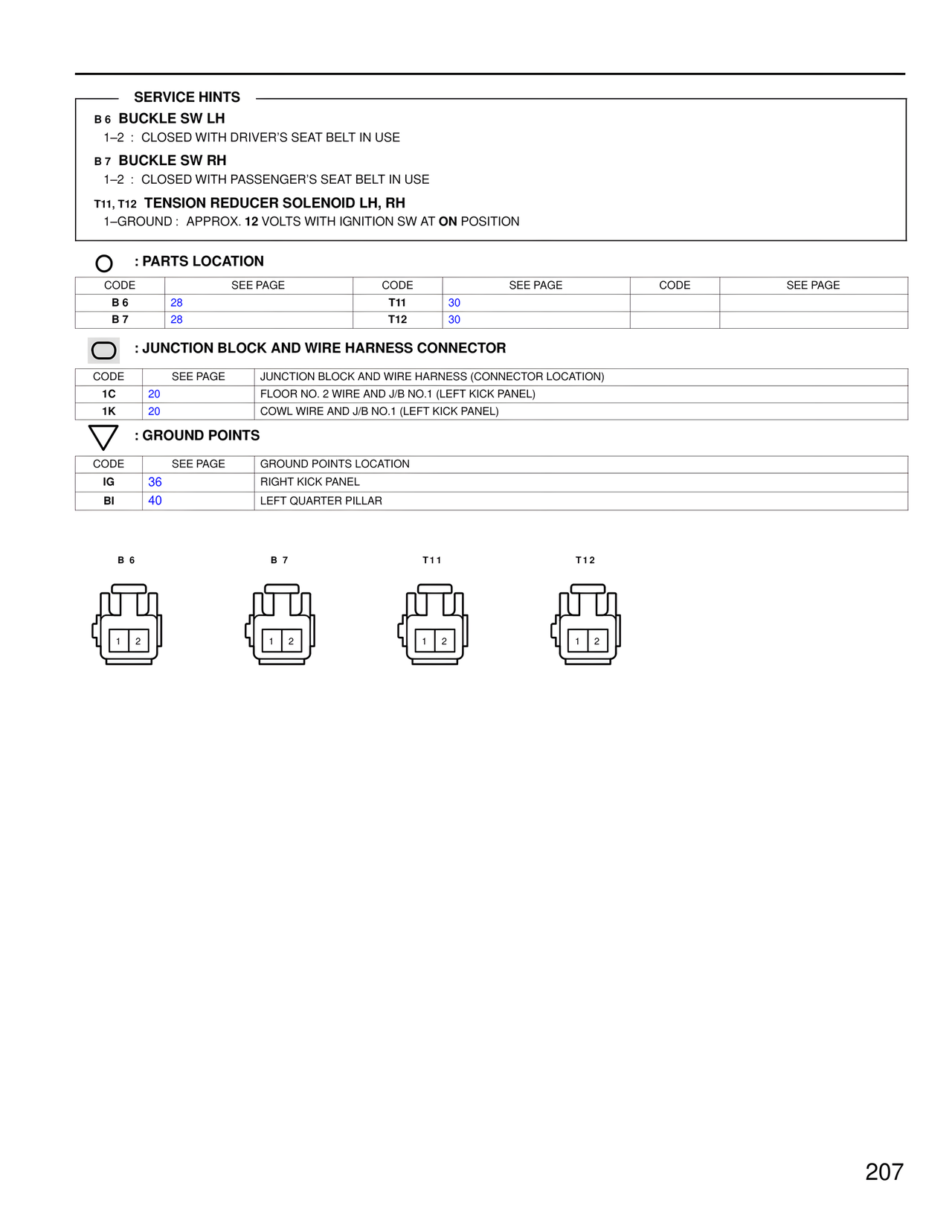

SERVICE HINTS
B 6 BUCKLE SW LH
1–2 : CLOSED WITH DRIVER'S SEAT BELT IN USE
B 7 BUCKLE SW RH
1–2 : CLOSED WITH PASSENGER'S SEAT BELT IN USE
T11, T12 TENSION REDUCER SOLENOID LH, RH
1–GROUND : APPROX. 12 VOLTS WITH IGNITION SW AT ON POSITION
: PARTS LOCATION
CODE SEE PAGE CODE SEE PAGE CODE SEE PAGE
B 6 28 T11 30
B 7 28 T12 30
: JUNCTION BLOCK AND WIRE HARNESS CONNECTOR
CODE SEE PAGE JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION)
1C 20 FLOOR NO. 2 WIRE AND J/B NO.1 (LEFT KICK PANEL)
1K 20 COWL WIRE AND J/B NO.1 (LEFT KICK PANEL)
: GROUND POINTS
CODE SEE PAGE GROUND POINTS LOCATION
IG 36 RIGHT KICK PANEL
BI 40 LEFT QUARTER PILLAR
B 6
1 2
B 7
1 2
T 11
1 2
T 12
1 2
207
