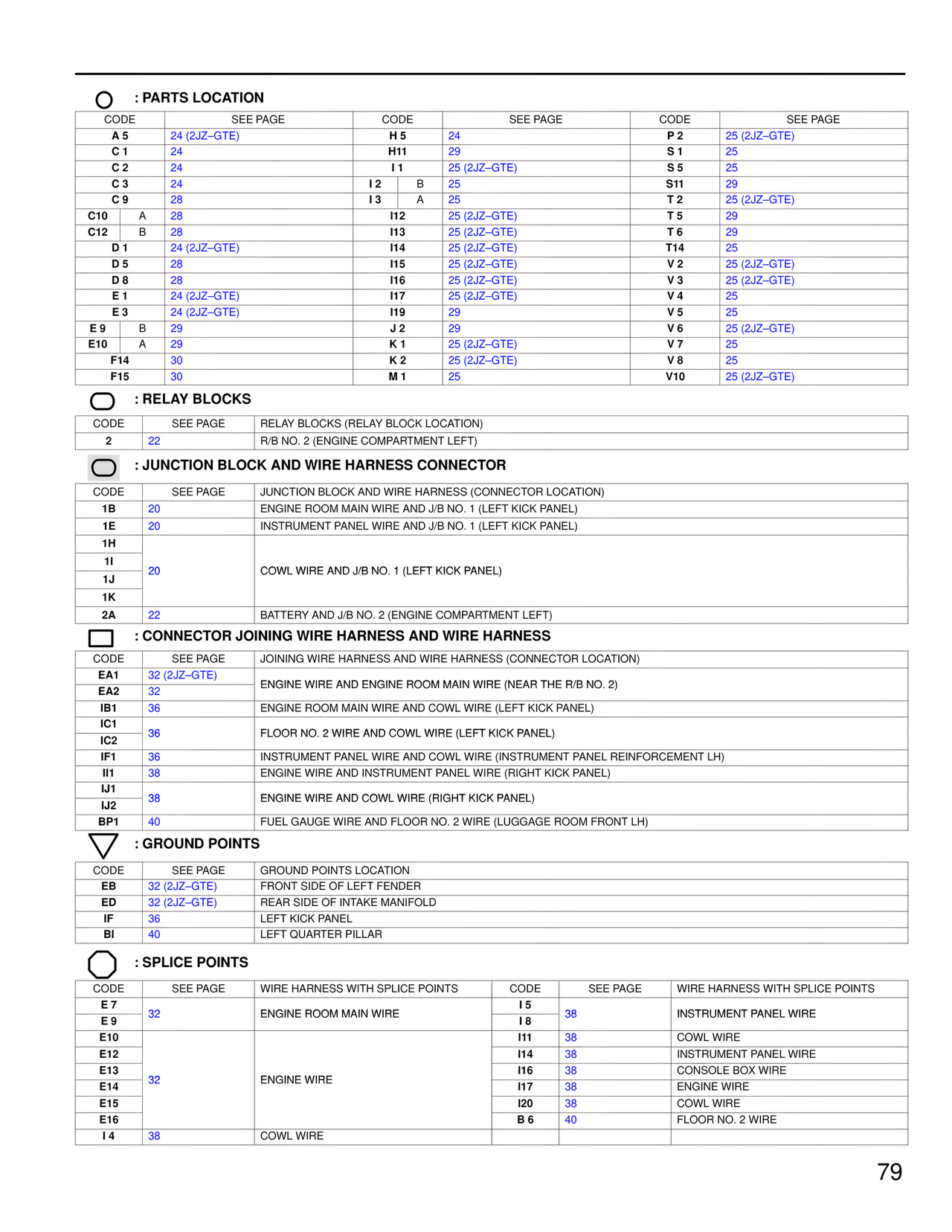

: PARTS LOCATION
CODE SEE PAGE CODE SEE PAGE CODE SEE PAGE
A 5 24 (2JZ–GTE) H 5 24 P 2 25 (2JZ–GTE)
C 1 24 H11 29 S 1 25
C 2 24 I 1 25 (2JZ–GTE) S 5 25
C 3 24 I 2 B 25 S11 29
C 9 28 I 3 A 25 T 2 25 (2JZ–GTE)
C10 A 28 I12 25 (2JZ–GTE) T 5 29
C12 B 28 I13 25 (2JZ–GTE) T 6 29
D 1 24 (2JZ–GTE) I14 25 (2JZ–GTE) T14 25
D 5 28 I15 25 (2JZ–GTE) V 2 25 (2JZ–GTE)
D 8 28 I16 25 (2JZ–GTE) V 3 25 (2JZ–GTE)
E 1 24 (2JZ–GTE) I17 25 (2JZ–GTE) V 4 25
E 3 24 (2JZ–GTE) I19 29 V 5 25
E 9 B 29 J 2 29 V 6 25 (2JZ–GTE)
E10 A 29 K 1 25 (2JZ–GTE) V 7 25
F14 30 K 2 25 (2JZ–GTE) V 8 25
F15 30 M 1 25 V10 25 (2JZ–GTE)
: RELAY BLOCKS
CODE SEE PAGE RELAY BLOCKS (RELAY BLOCK LOCATION)
2 22 R/B NO. 2 (ENGINE COMPARTMENT LEFT)
: JUNCTION BLOCK AND WIRE HARNESS CONNECTOR
CODE SEE PAGE JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION)
1B 20 ENGINE ROOM MAIN WIRE AND J/B NO. 1 (LEFT KICK PANEL)
1E 20 INSTRUMENT PANEL WIRE AND J/B NO. 1 (LEFT KICK PANEL)
1H
1I 20 COWL WIRE AND J/B NO. 1 (LEFT KICK PANEL)
1J
1K
2A 22 BATTERY AND J/B NO. 2 (ENGINE COMPARTMENT LEFT)
: CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS
CODE SEE PAGE JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION)
EA1 32 (2JZ–GTE)
EA2 32 ENGINE WIRE AND ENGINE ROOM MAIN WIRE (NEAR THE R/B NO. 2)
IB1 36 ENGINE ROOM MAIN WIRE AND COWL WIRE (LEFT KICK PANEL)
IC1
IC2 36 FLOOR NO. 2 WIRE AND COWL WIRE (LEFT KICK PANEL)
IF1 36 INSTRUMENT PANEL WIRE AND COWL WIRE (INSTRUMENT PANEL REINFORCEMENT LH)
II1 38 ENGINE WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL)
IJ1
IJ2 38 ENGINE WIRE AND COWL WIRE (RIGHT KICK PANEL)
BP1 40 FUEL GAUGE WIRE AND FLOOR NO. 2 WIRE (LUGGAGE ROOM FRONT LH)
: GROUND POINTS
CODE SEE PAGE GROUND POINTS LOCATION
EB 32 (2JZ–GTE) FRONT SIDE OF LEFT FENDER
ED 32 (2JZ–GTE) REAR SIDE OF INTAKE MANIFOLD
IF 36 LEFT KICK PANEL
BI 40 LEFT QUARTER PILLAR
: SPLICE POINTS
CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS
E 7
E 9 32 ENGINE ROOM MAIN WIRE I 5
I 8 38 INSTRUMENT PANEL WIRE
E10 I11 38 COWL WIRE
E12 I14 38 INSTRUMENT PANEL WIRE
E13 32 ENGINE WIRE I16 38 CONSOLE BOX WIRE
E14 I17 38 ENGINE WIRE
E15 I20 38 COWL WIRE
E16 B 6 40 FLOOR NO. 2 WIRE
I 4 38 COWL WIRE
79
