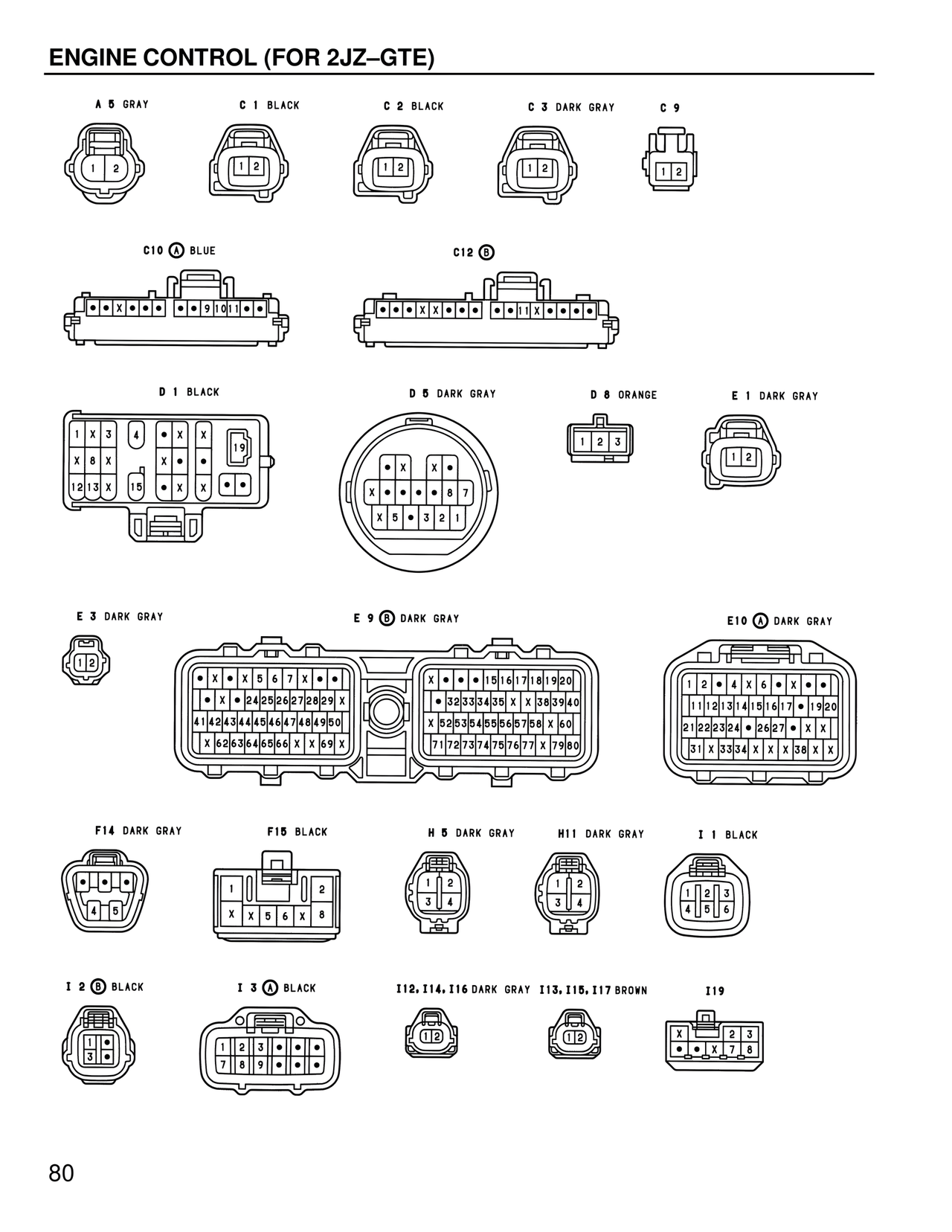

ENGINE CONTROL (FOR 2JZ–GTE)
A 5 GRAY
C 1 BLACK
C 2 BLACK
C 3 DARK GRAY
C 9
C10 A BLUE
C12 B
D 1 BLACK
D 5 DARK GRAY
D 8 ORANGE
E 1 DARK GRAY
E 3 DARK GRAY
E 9 B DARK GRAY
E10 A DARK GRAY
Connector pin layouts:
E 9 B DARK GRAY:
X • • • 15 16 17 18 19 20
• 32 33 34 35 X X 38 39 40
X 52 53 54 55 56 57 58 X 60
71 72 73 74 75 76 77 X 79 80
E10 A DARK GRAY:
1 2 • 4 X 6 • X • •
11 12 13 14 15 16 17 • 19 20
21 22 23 24 • 26 27 • X X
31 X 33 34 X X X 38 X X
E 9 B DARK GRAY:
• X • X 5 6 7 X • •
• X • 24 25 26 27 28 29 X
41 42 43 44 45 46 47 48 49 50
X 62 63 63 64 65 66 X 69 X
F14 DARK GRAY
F15 BLACK
H 5 DARK GRAY
H11 DARK GRAY
I 1 BLACK
F15 BLACK:
1 2
X X 5 6 X 8
H 5 DARK GRAY:
1 2
3 4
H11 DARK GRAY:
1 2
3 4
I 1 BLACK:
1 2 3
4 5 6
I 2 B BLACK
I 3 A BLACK
I12, I14, I16 DARK GRAY I13, I15, I17 BROWN
I19
I 3 A BLACK:
1 2 3 • •
7 8 9 • •
I19:
X 2 3
• X 7 8
80
