B–14
TERMINAL AND CONNECTOR REPAIR–TERMINAL REPLACEMENT
Type E (For 1.8, 2.3, 2.3II, 4.8, 6.3 and 8.0 of Waterproof
Type Connector)
HINT: Terminal retainer color is different according to
connector body.
Example:
Terminal Retainer : Connector body
Black or White : Gray
Black or White : Dark Gray
Gray or White : Black

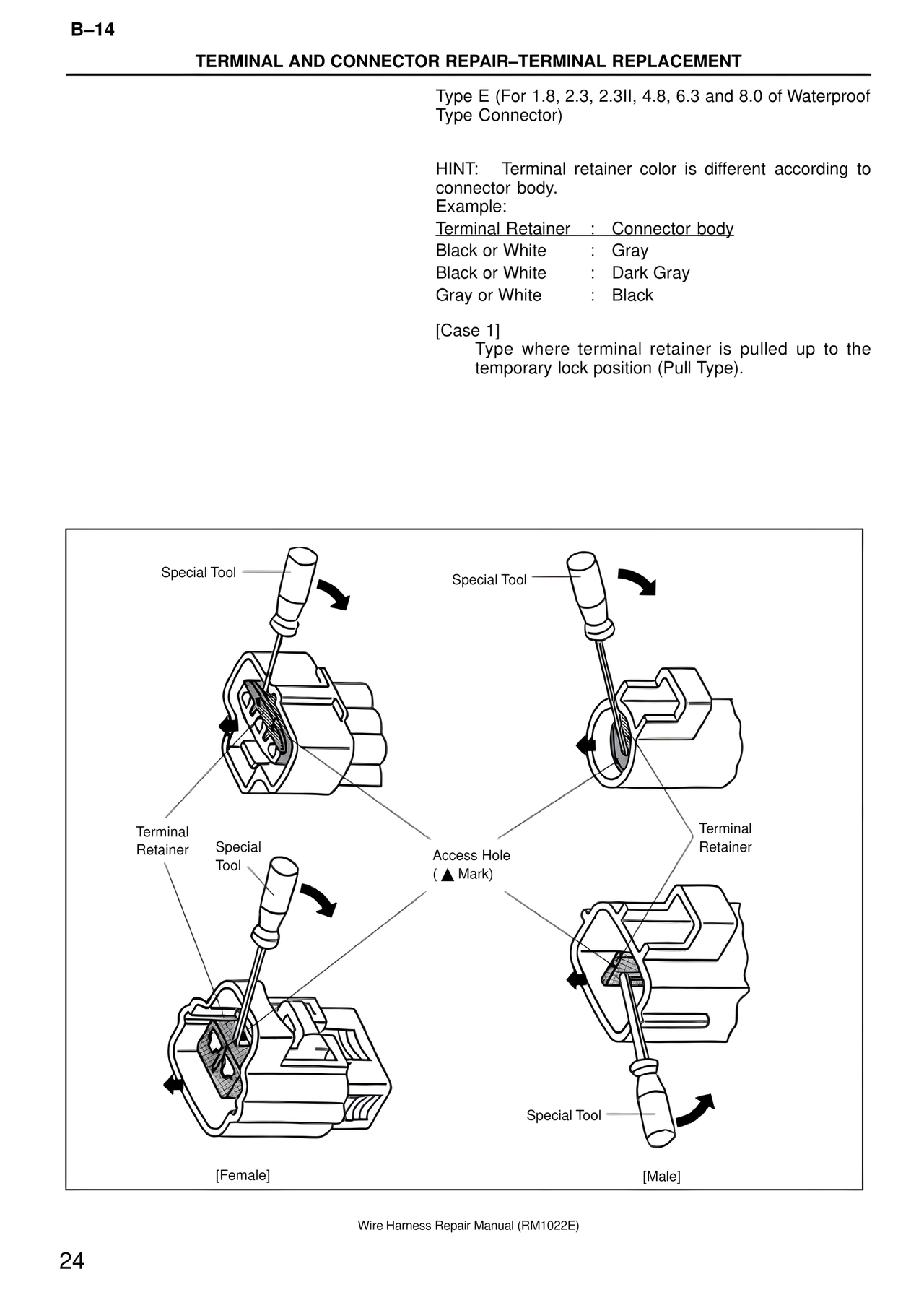

[Case 1]
Type where terminal retainer is pulled up to the
temporary lock position (Pull Type).
Special Tool
Special Tool
Terminal
Retainer
Special
Tool
Access Hole
( ▲ Mark)
Terminal
Retainer
Special Tool
[Female]
[Male]
