E–17

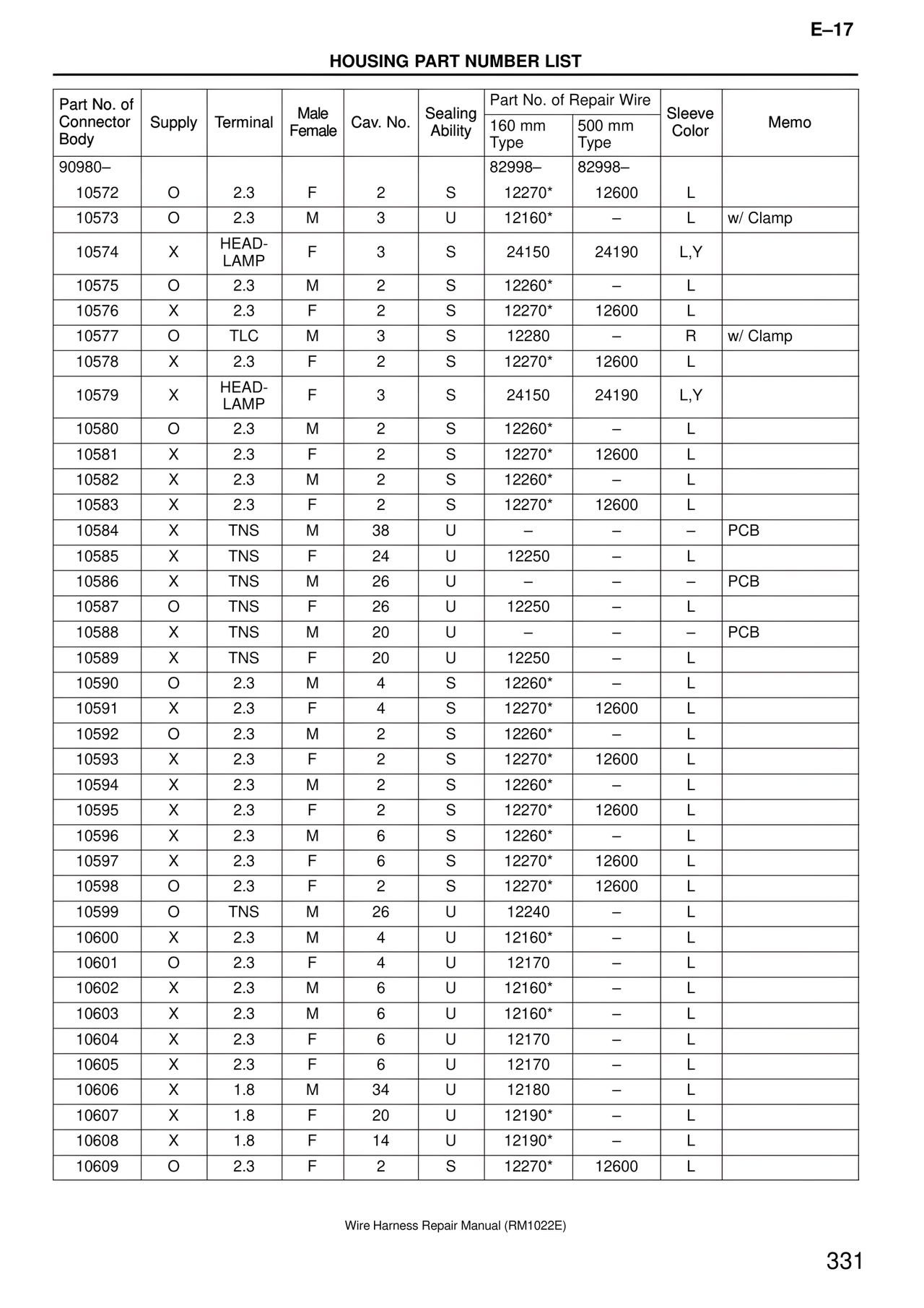

HOUSING PART NUMBER LIST
Part No. of Connector Body | Supply | Terminal | Male Female | Cav. No. | Sealing Ability | Part No. of Repair Wire 160 mm Type | Part No. of Repair Wire 500 mm Type | Sleeve Color | Memo
90980–
82998–
82998–
10572 | O | 2.3 | F | 2 | S | 12270* | 12600 | L
10573 | O | 2.3 | M | 3 | U | 12160* | – | L | w/ Clamp
10574 | X | HEAD-LAMP | F | 3 | S | 24150 | 24190 | L,Y
10575 | O | 2.3 | M | 2 | S | 12260* | – | L
10576 | X | 2.3 | F | 2 | S | 12270* | 12600 | L
10577 | O | TLC | M | 3 | S | 12280 | – | R | w/ Clamp
10578 | X | 2.3 | F | 2 | S | 12270* | 12600 | L
10579 | X | HEAD-LAMP | F | 3 | S | 24150 | 24190 | L,Y
10580 | O | 2.3 | M | 2 | S | 12260* | – | L
10581 | X | 2.3 | F | 2 | S | 12270* | 12600 | L
10582 | X | 2.3 | M | 2 | S | 12260* | – | L
10583 | X | 2.3 | F | 2 | S | 12270* | 12600 | L
10584 | X | TNS | M | 38 | U | – | – | – | PCB
10585 | X | TNS | F | 24 | U | 12250 | – | L
10586 | X | TNS | M | 26 | U | – | – | – | PCB
10587 | O | TNS | F | 26 | U | 12250 | – | L
10588 | X | TNS | M | 20 | U | – | – | – | PCB
10589 | X | TNS | F | 20 | U | 12250 | – | L
10590 | O | 2.3 | M | 4 | S | 12260* | – | L
10591 | X | 2.3 | F | 4 | S | 12270* | 12600 | L
10592 | O | 2.3 | M | 2 | S | 12260* | – | L
10593 | X | 2.3 | F | 2 | S | 12270* | 12600 | L
10594 | X | 2.3 | M | 2 | S | 12260* | – | L
10595 | X | 2.3 | F | 2 | S | 12270* | 12600 | L
10596 | X | 2.3 | M | 6 | S | 12260* | – | L
10597 | X | 2.3 | F | 6 | S | 12270* | 12600 | L
10598 | O | 2.3 | F | 2 | S | 12270* | 12600 | L
10599 | O | TNS | M | 26 | U | 12240 | – | L
10600 | X | 2.3 | M | 4 | U | 12160* | – | L
10601 | O | 2.3 | F | 4 | U | 12170 | – | L
10602 | X | 2.3 | M | 6 | U | 12160* | – | L
10603 | X | 2.3 | M | 6 | U | 12160* | – | L
10604 | X | 2.3 | F | 6 | U | 12170 | – | L
10605 | X | 2.3 | F | 6 | U | 12170 | – | L
10606 | X | 1.8 | M | 34 | U | 12180 | – | L
10607 | X | 1.8 | F | 20 | U | 12190* | – | L
10608 | X | 1.8 | F | 14 | U | 12190* | – | L
10609 | O | 2.3 | F | 2 | S | 12270* | 12600 | L
Wire Harness Repair Manual (RM1022E)
331
