E–19

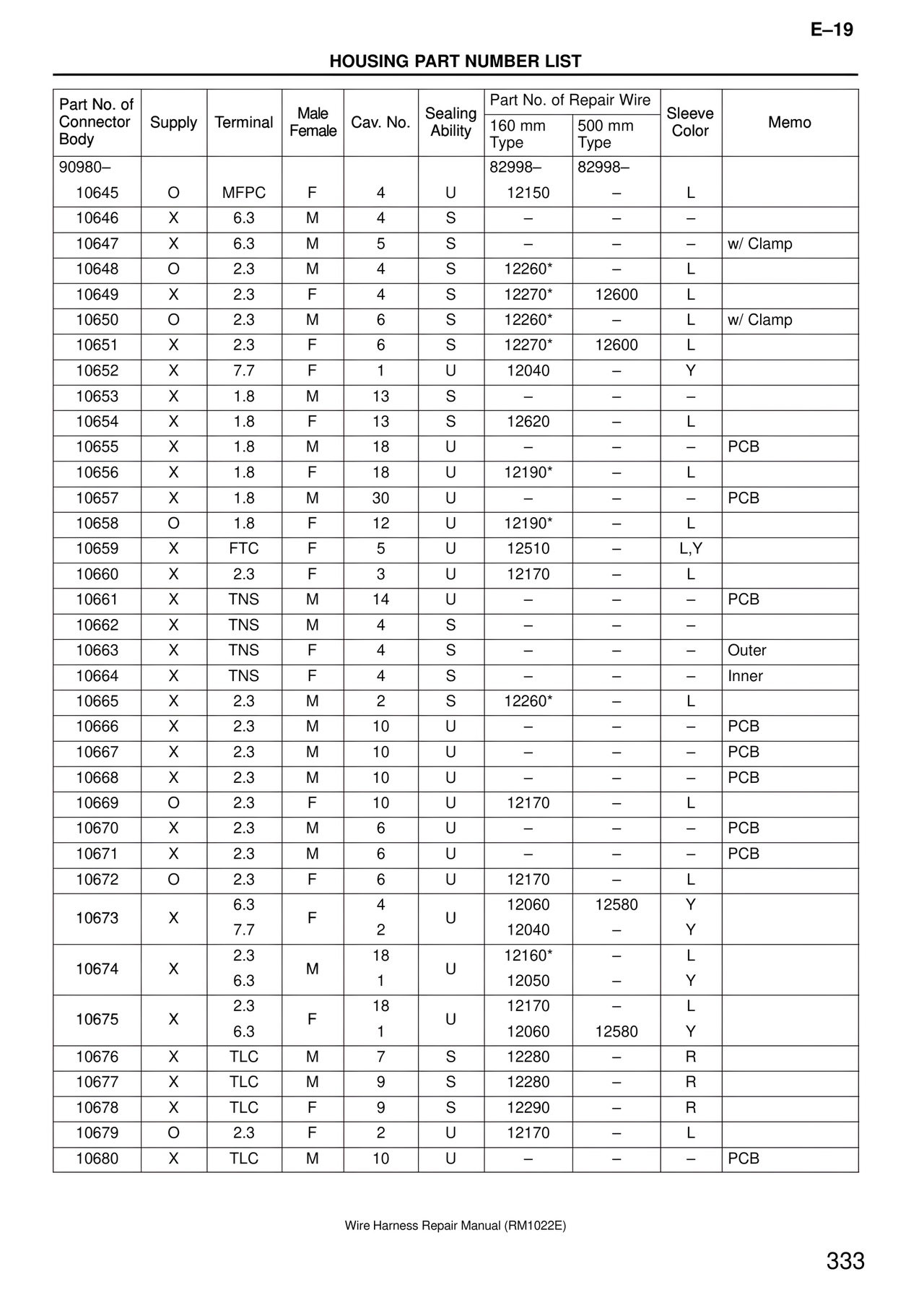

HOUSING PART NUMBER LIST
Part No. of Connector Body | Supply | Terminal | Male Female | Cav. No. | Sealing Ability | Part No. of Repair Wire | Sleeve Color | Memo
160 mm Type | 500 mm Type
90980–
82998–
82998–
10645 | O | MFPC | F | 4 | U | 12150 | – | L
10646 | X | 6.3 | M | 4 | S | – | – | –
10647 | X | 6.3 | M | 5 | S | – | – | – | w/ Clamp
10648 | O | 2.3 | M | 4 | S | 12260* | – | L
10649 | X | 2.3 | F | 4 | S | 12270* | 12600 | L
10650 | O | 2.3 | M | 6 | S | 12260* | – | L | w/ Clamp
10651 | X | 2.3 | F | 6 | S | 12270* | 12600 | L
10652 | X | 7.7 | F | 1 | U | 12040 | – | Y
10653 | X | 1.8 | M | 13 | S | – | – | –
10654 | X | 1.8 | F | 13 | S | 12620 | – | L
10655 | X | 1.8 | M | 18 | U | – | – | – | PCB
10656 | X | 1.8 | F | 18 | U | 12190* | – | L
10657 | X | 1.8 | M | 30 | U | – | – | – | PCB
10658 | O | 1.8 | F | 12 | U | 12190* | – | L
10659 | X | FTC | F | 5 | U | 12510 | – | L,Y
10660 | X | 2.3 | F | 3 | U | 12170 | – | L
10661 | X | TNS | M | 14 | U | – | – | – | PCB
10662 | X | TNS | M | 4 | S | – | – | –
10663 | X | TNS | F | 4 | S | – | – | – | Outer
10664 | X | TNS | F | 4 | S | – | – | – | Inner
10665 | X | 2.3 | M | 2 | S | 12260* | – | L
10666 | X | 2.3 | M | 10 | U | – | – | – | PCB
10667 | X | 2.3 | M | 10 | U | – | – | – | PCB
10668 | X | 2.3 | M | 10 | U | – | – | – | PCB
10669 | O | 2.3 | F | 10 | U | 12170 | – | L
10670 | X | 2.3 | M | 6 | U | – | – | – | PCB
10671 | X | 2.3 | M | 6 | U | – | – | – | PCB
10672 | O | 2.3 | F | 6 | U | 12170 | – | L
10673 | X | 6.3 | F | 4 | U | 12060 | 12580 | Y
| | 7.7 | | 2 | | 12040 | – | Y
10674 | X | 2.3 | M | 18 | U | 12160* | – | L
| | 6.3 | | 1 | | 12050 | – | Y
10675 | X | 2.3 | F | 18 | U | 12170 | – | L
| | 6.3 | | 1 | | 12060 | 12580 | Y
10676 | X | TLC | M | 7 | S | 12280 | – | R
10677 | X | TLC | M | 9 | S | 12280 | – | R
10678 | X | TLC | F | 9 | S | 12290 | – | R
10679 | O | 2.3 | F | 2 | U | 12170 | – | L
10680 | X | TLC | M | 10 | U | – | – | – | PCB
Wire Harness Repair Manual (RM1022E)
333
