E–22

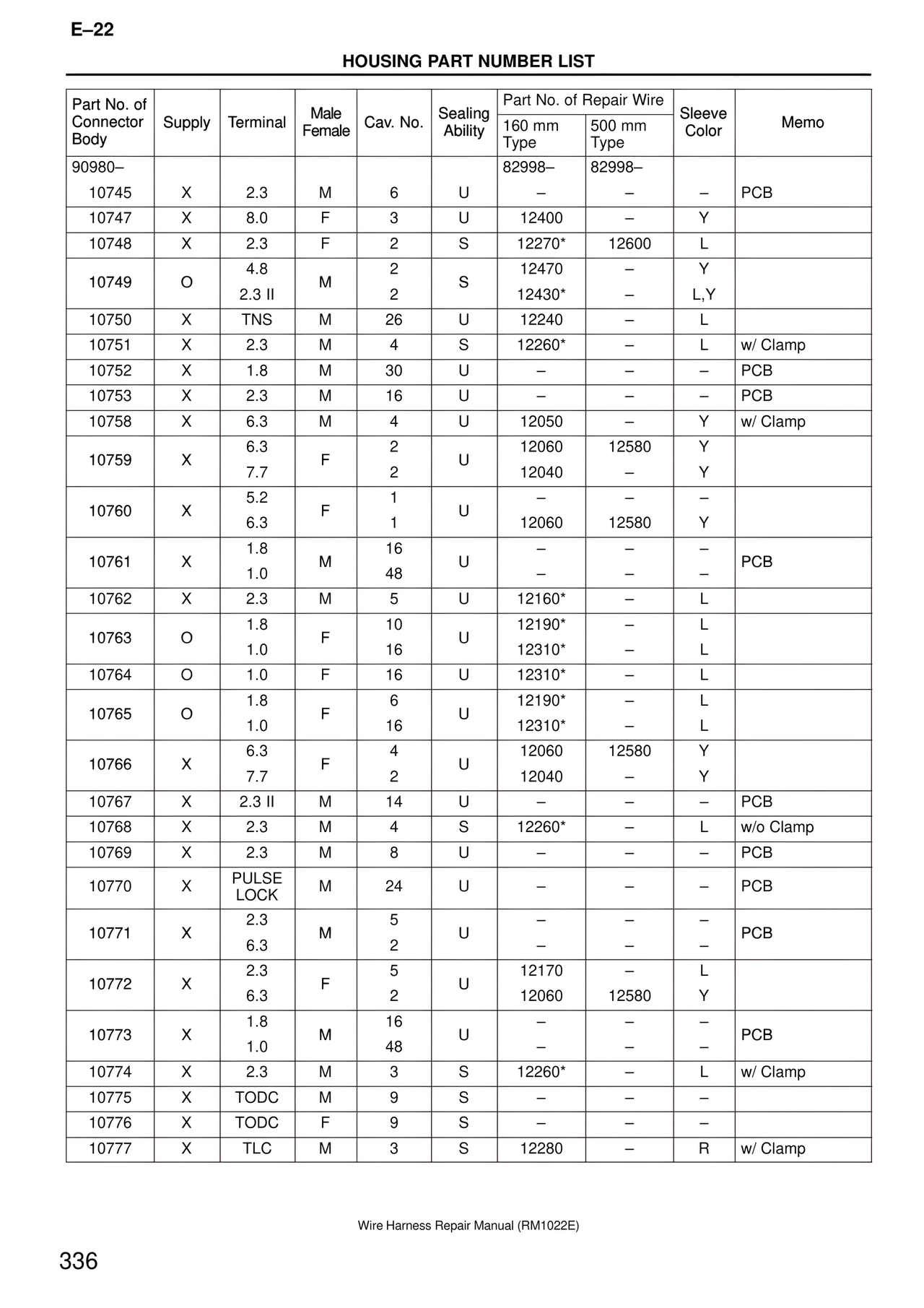

HOUSING PART NUMBER LIST
Part No. of Connector Body | Supply | Terminal | Male Female | Cav. No. | Sealing Ability | Part No. of Repair Wire 160 mm Type | Part No. of Repair Wire 500 mm Type | Sleeve Color | Memo
90980–
10745 | X | 2.3 | M | 6 | U | 82998– | 82998– | – | PCB
10747 | X | 8.0 | F | 3 | U | 12400 | – | Y |
10748 | X | 2.3 | F | 2 | S | 12270* | 12600 | L |
10749 | O | 4.8 | M | 2 | S | 12470 | – | Y |
10749 | O | 2.3 II | M | 2 | S | 12430* | – | L,Y |
10750 | X | TNS | M | 26 | U | 12240 | – | L |
10751 | X | 2.3 | M | 4 | S | 12260* | – | L | w/ Clamp
10752 | X | 1.8 | M | 30 | U | – | – | – | PCB
10753 | X | 2.3 | M | 16 | U | – | – | – | PCB
10758 | X | 6.3 | M | 4 | U | 12050 | – | Y | w/ Clamp
10759 | X | 6.3 | F | 2 | U | 12060 | 12580 | Y |
10759 | X | 7.7 | F | 2 | U | 12040 | – | Y |
10760 | X | 5.2 | F | 1 | U | – | – | – |
10760 | X | 6.3 | F | 1 | U | 12060 | 12580 | Y |
10761 | X | 1.8 | M | 16 | U | – | – | – | PCB
10761 | X | 1.0 | M | 48 | U | – | – | – | PCB
10762 | X | 2.3 | M | 5 | U | 12160* | – | L |
10763 | O | 1.8 | F | 10 | U | 12190* | – | L |
10763 | O | 1.0 | F | 16 | U | 12310* | – | L |
10764 | O | 1.0 | F | 16 | U | 12310* | – | L |
10765 | O | 1.8 | F | 6 | U | 12190* | – | L |
10765 | O | 1.0 | F | 16 | U | 12310* | – | L |
10766 | X | 6.3 | F | 4 | U | 12060 | 12580 | Y |
10766 | X | 7.7 | F | 2 | U | 12040 | – | Y |
10767 | X | 2.3 II | M | 14 | U | – | – | – | PCB
10768 | X | 2.3 | M | 4 | S | 12260* | – | L | w/o Clamp
10769 | X | 2.3 | M | 8 | U | – | – | – | PCB
10770 | X | PULSE LOCK | M | 24 | U | – | – | – | PCB
10771 | X | 2.3 | M | 5 | U | – | – | – | PCB
10771 | X | 6.3 | M | 2 | U | – | – | – | PCB
10772 | X | 2.3 | F | 5 | U | 12170 | – | L |
10772 | X | 6.3 | F | 2 | U | 12060 | 12580 | Y |
10773 | X | 1.8 | M | 16 | U | – | – | – | PCB
10773 | X | 1.0 | M | 48 | U | – | – | – | PCB
10774 | X | 2.3 | M | 3 | S | 12260* | – | L | w/ Clamp
10775 | X | TODC | M | 9 | S | – | – | – |
10776 | X | TODC | F | 9 | S | – | – | – |
10777 | X | TLC | M | 3 | S | 12280 | – | R | w/ Clamp
Wire Harness Repair Manual (RM1022E)
336
